| ชื่อแบรนด์: | FUTAO |
| หมายเลขรุ่น: | เอฟทีจีจี - 0 38 917 |
| ขั้นต่ำ: | 2 ชิ้น |
| ราคา: | $100 - $400 |
| เวลาการส่งมอบ: | 15 - 30 วันทำการ |
| เงื่อนไขการชำระเงิน: | l/c, t/t |

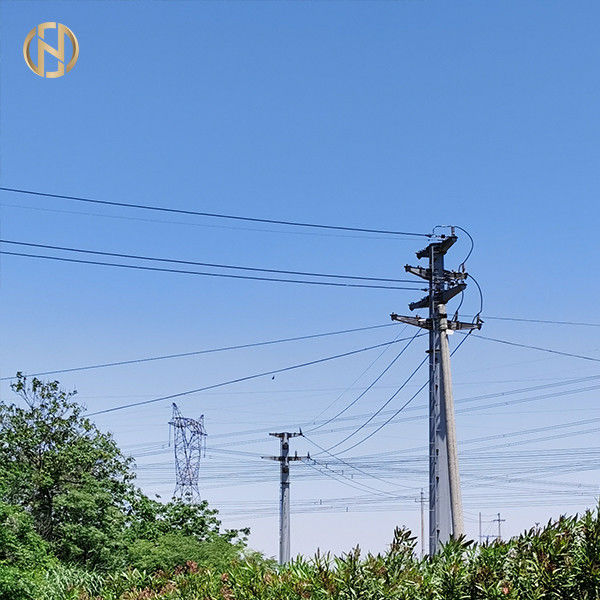

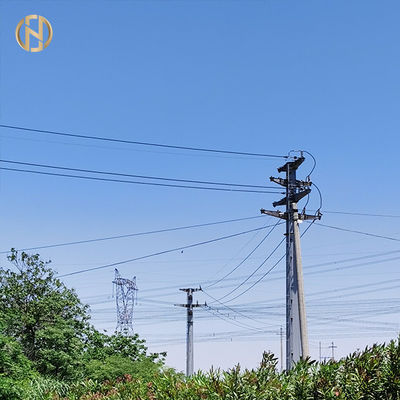

138KV double Circuit Pole 30-60degree พร้อมแผ่นฐานและ M48 Anchor bolt
| เหมาะสำหรับ | อุปกรณ์ไฟฟ้า |
| รูปร่าง | พีระมิด, คอลัมน์, หลายเหลี่ยมหรือทรงกรวย |
| วัสดุ |
ปกติ Q345B/A572 ความแข็งแรงของผลผลิตขั้นต่ำ>=345n/mm2 Q235B/A36 ความแข็งแรงของผลผลิตขั้นต่ำ>=235n/mm2 รวมทั้งเหล็กแผ่นรีดร้อนชนิดม้วนจาก Q460 ,ASTM573 GR65, GR50 ,SS400, SS490 ถึง ST52- |
| ปัจจัยด้านความปลอดภัย |
ปัจจัยด้านความปลอดภัยในการทำไวน์ : 8 ปัจจัยด้านความปลอดภัยสำหรับไวน์บด : 8 |
| ภาระการออกแบบในหน่วย Kg | 300~ 1,000 Kg ใช้กับเสาถึง 50 ซม |
| เครื่องหมาย | ชื่อ palte ผ่านแม่น้ำหรือกาว, แกะสลัก, นูนตามความต้องการของลูกค้า |
| การรักษาพื้นผิว | จุ่มร้อนชุบสังกะสี ตาม ASTM A123 พลังงานโพลีเอสเตอร์สีหรือมาตรฐานอื่น ๆ ตามที่ลูกค้าต้องการ |
| ข้อต่อของเสา | โหมดแทรก, โหมดแปลนด้านใน, โหมดข้อต่อแบบเห็นหน้ากัน |
| การออกแบบเสา | ต้านแผ่นดินไหว 8 ระดับ |
| ความเร็วลม | 160 กม./ชม.30 เมตร/วินาที |
| ความยาวต่อส่วน | ภายใน 14m เมื่อขึ้นรูปโดยไม่มีข้อต่อลื่น |
รายละเอียดสินค้า
ออกแบบมาสำหรับสายส่งเหนือศีรษะ 132,138, 69kv 110KVเสาแบบกำหนดเองที่มีขนาดที่กำหนดเองสามารถออกแบบได้หากต้องการวิศวกรของเราพร้อมให้ความช่วยเหลือกรุณาติดต่อฝ่ายบริการลูกค้าสำหรับคำถามใด ๆ ที่คุณอาจมี
รายละเอียดเฉพาะ
| เสาเหล็ก | UNITE | รับประกันคุณค่า | |||||
| ประเภทเสา | ตรง | มุม | ทางตัน | ||||
| ปริมาณ | พีซี | 24 | 14 | 6 | |||
| ผู้ผลิต | YIXING FUTAO METAL STRUCTURAL UNIT CO.,LTD | YIXING FUTAO METAL STRUCTURAL UNIT CO.,LTD | YIXING FUTAO METAL STRUCTURAL UNIT CO.,LTD | ||||
| สถานที่ผลิต | จีน เจียงซู เมืองอี้ซิง | จีน เจียงซู เมืองอี้ซิง | จีน เจียงซู เมืองอี้ซิง | ||||
| มาตรฐาน | - | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 |
| คุณภาพเหล็ก | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | |
| มาตรฐานการชุบสังกะสีด้วยความร้อน | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | |
| Dimensionnement mécanique des ligues | |||||||
| จำนวนวงจร | 1 | 1 | 1 | 1 | 1 | 1 | |
| ประเภทของไอโซเลเตอร์ | ระบบกันสะเทือน | ระบบกันสะเทือน | สมอ | สมอ | สมอ | สมอ | |
| มุม | º | 0 | 0 | 45 | 45 | 90 | 90 |
| ช่วงมาตรฐาน | ม | 200 | 200 | 200 | 200 | 200 | 200 |
| ช่วงลม | ม | 220 | 220 | 220 | 220 | 220 | 220 |
| ช่วงน้ำหนัก | ม | 250 | 250 | 250 | 250 | 250 | 250 |
| ตัวนำลดลงที่ 85 ° C | ม | ||||||
| ทรงไขว้แขน | สามเหลี่ยม | สามเหลี่ยม | ผ้าม่าน | ผ้าม่าน | ผ้าม่าน | ผ้าม่าน | |
| ความสูงของแขนไขว้ต่ำสุด | ม | 15.6 | 15.6 | 15.6 | 15.6 | 15.6 | 15.6 |
| ระยะห่างแนวตั้งขั้นต่ำระหว่างตัวนำกับเสา | ม | 1.1 | 1.1 | 2 | 2 | 2 | 2 |
| ระยะห่างแนวตั้งระหว่างตัวนำสูงสุดกับสายกราวด์ | ม | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| แรงดันลมที่อุณหภูมิเฉลี่ย (25 องศาเซลเซียส) | ดาN/m2 | 58 | 58 | 58 | 58 | 58 | 58 |
| ค่าสัมประสิทธิ์แอโรไดนามิก | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| ค่าสัมประสิทธิ์แอโรไดนามิกของตัวนำ | 1 | 1 | 1 | 1 | 1 | 1 | |
| ค่าสัมประสิทธิ์ความปลอดภัย | 2 | 2 | 2 | 2 | 2 | 2 | |
| วัสดุ | แผ่นเหล็กพับ | แผ่นเหล็กพับ | แผ่นเหล็กพับ | แผ่นเหล็กพับ | แผ่นเหล็กพับ | แผ่นเหล็กพับ | |
| หน้าตัด | แปดเหลี่ยม | แปดเหลี่ยม | แปดเหลี่ยม | แปดเหลี่ยม | แปดเหลี่ยม | แปดเหลี่ยม | |
| ความสูงจากพื้นดิน | ม | 20 | 20 | 22 | 22 | 22 | 22 |
| เส้นผ่านศูนย์กลางภายนอกด้านบน | mm | 240 | 240 | 270 | 270 | 300 | 300 |
| เส้นผ่านศูนย์กลางภายนอกด้านล่าง | mm | 510 | 510 | 920 | 920 | 1200 | 1200 |
| จำนวนส่วน | mm | 2 | 2 | 3 | 3 | 3 | 3 |
| ความหนา (บน/ล่าง) | mm | 4 / 6 | 4 / 6 | 6 / 8 / 10 | 6 / 8 / 10 | 6 / 10 / 10 | 6 / 10 / 10 |
| น้ำหนักรวม | กิโลกรัม | 1150 | 1268 | 3300 | 3560 | 4670 | 4980 |
| ความลึกของรากฐาน | ม | 2.6 | 2.6 | 2 | 2 | 2 | 2 |
รายละเอียดเพิ่มเติม
รหัสการออกแบบ: American Standard ASCE/SEI 48-11
ซอฟต์แวร์ออกแบบ: ซอฟต์แวร์ PLS-POLES
ขอบเขตการส่งออก: เอเชียแปซิฟิก อเมริกากลางและใต้ ยุโรป ตะวันออกกลาง แอฟริกา
การทดสอบ : การทดสอบการโหลดอาจดำเนินการในสถานที่หากจำเป็น
กระบวนการผลิต
การตรวจสอบวัสดุ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อมแนวตั้ง → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → กระบวนการลบคม → การชุบสังกะสี การเคลือบผง หรือการทาสี → การปรับเทียบใหม่ → การทำเกลียว → บรรจุภัณฑ์
รายละเอียดสินค้า
การทดสอบ
