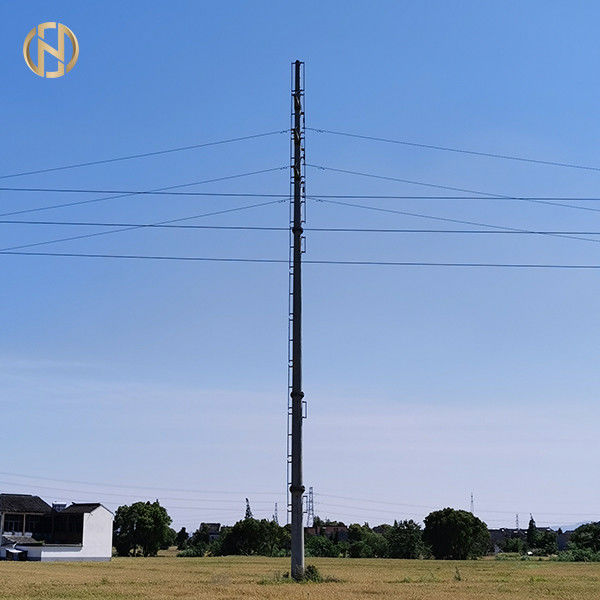

เสาเหล็กไฟฟ้าขนาด 40Ft เหลี่ยมโดยการตัดด้วยเลเซอร์ CNC
ตัดวัตถุดิบที่ได้มาตรฐานครบตามต้องการ ให้มีความยาวและความกว้างต่างกันการตัดด้วยเลเซอร์ CNC ใช้เพื่อกำหนดทิศทางของวัสดุหรือสร้างลำแสงเลเซอร์เลเซอร์เชิงพาณิชย์ทั่วไปสำหรับการตัดวัสดุจะเกี่ยวข้องกับระบบควบคุมการเคลื่อนไหวเพื่อทำตาม CNC หรือรหัส G ของรูปแบบที่จะตัดลงบนวัสดุลำแสงเลเซอร์ที่โฟกัสจะพุ่งไปที่วัสดุ ซึ่งจะหลอม เผาไหม้ ระเหยกลายเป็นไอ หรือถูกพ่นออกไปโดยไอพ่นของก๊าซ ทำให้ขอบมีผิวสำเร็จคุณภาพสูง
การขึ้นรูปแผ่นเหล็กที่ตัดแล้วให้เป็นรูปทรง (วงกลม หรือเหลี่ยม หรือรูปทรงอื่นๆ ) ตามที่ระบุในแบบวาดการประดิษฐ์นี้เกี่ยวข้องกับอุปกรณ์ขึ้นรูปและโดยเฉพาะอย่างยิ่งกับอุปกรณ์หรือเครื่องจักรสำหรับการดัดส่วนหรือแถบโลหะที่ม้วนตามยาวให้เป็นรูปทรงโค้งที่ต้องการ
รายละเอียดสินค้า
เสาไฟฟ้าของเราได้รับการออกแบบมาโดยเฉพาะสำหรับเสาไฟฟ้า 69kv 60ft 65ft 70ft 75ft 80ft เสาไฟฟ้ายูทิลิตี้เสาแขวนเสาไฟฟ้าสำหรับตลาดฟิลิปปินส์ ลูกค้า NGCP เราประสบความสำเร็จในการส่งมอบผลิตภัณฑ์ของเราให้กับลูกค้าที่พึงพอใจทั่วโลกรวมถึงเอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง และยุโรปนอกจากนี้ เราสามารถผลิตเสาประเภทต่างๆ ได้ขึ้นอยู่กับการใช้งาน เช่น เสาแขวน ตึง และขั้วปลาย/หักมุม
รายละเอียดเฉพาะ
|
ชื่อผลิตภัณฑ์
|
69kv 60ft 65ft 70ft 75ft 80ft เสาพลังงานไฟฟ้า เสาไฟฟ้ายูทิลิตี้ เสาแขวนสำหรับตลาดฟิลิปปินส์ |
|
พิมพ์
|
เสาแขวน, เสาความตึงเครียด, เสามุม, ขั้วปลายสาย |
|
ส่วนสูง
|
2m - 50m |
|
ความหนา
|
4 มม. 5 มม. 6 มม. 7 มม. 8 มม. 9 มม. 10 มม. 11 มม. 12 มม. |
|
รูปร่าง
|
เหลี่ยมหรือทรงกรวย |
|
การรักษาพื้นผิว
|
จุ่มร้อนชุบสังกะสีตามมาตรฐาน ASTM A123 หรือมาตรฐานอื่น ๆ ตามคำขอของลูกค้า |
|
สี
|
ตามคำขอของลูกค้า |
|
ติดพื้น
|
Anchor Bolt |
|
แรงดันไฟฟ้า
|
69kv |
|
วัสดุ
|
Q235, Q345, Q420, Q460, Gr 50, Gr65 ASTM 572 GR633 , Q460C |
|
งานเชื่อม
|
การเชื่อมเป็นไปตามมาตรฐาน AWS D1.1
CO2วิธีการเชื่อมหรืออาร์คอัตโนมัติจมอยู่ใต้น้ำ
ไม่มีแผลเป็น หลุม กระเด็น บิดเบี้ยว ตำหนิใดๆ อันเนื่องมาจากความผิดพลาดในการเชื่อม
วิธีการเชื่อมภายในและภายนอกที่ไม่เหมือนใครซึ่งช่วยให้พื้นผิวเรียบขึ้น
ข้อกำหนดการเชื่อมเพิ่มเติมสามารถทำได้ตามคำขอของลูกค้า
|
|
อายุขัย
|
มากกว่า 25 ปี ขึ้นอยู่กับปัจจัยแวดล้อมต่างๆ |
|
คุณสมบัติ
|
ISO9001-2015 อันดับเครดิต AAA |
|
ความต้านทานลม
|
160 กม./ชม |
|
ต้านทานแผ่นดินไหว
|
ต้านแผ่นดินไหวระดับ 8 |
การทดสอบขนาด
| เส้นผ่านศูนย์กลางด้านบน (มม.): |
252 / 252 / 254 / 254 (AVE = 253) |
248 - 260 |
ผ่าน |
| เส้นผ่าศูนย์กลางก้น (มม.): |
464 / 464 / 453 / 454 (AVE = 458.75) |
448 - 468 |
| ความหนาของผนัง (มม.): |
TS: 4.25 / 4.22 / 4.28 / 4.22 (AVE = 4.24) |
3.86 - 4.36 |
| BS: 4.15 / 4.12 / 4.18 / 4.2 (AVE = 4.16) |
| ความหนาเคลือบสังกะสี (ไมครอน): |
TS: 111, 101, 106, 95, 99, 105, 91, 122, 109, 103, (AVE = 103.75) |
=> 85 นาที |
| BS: 126, 89, 74, 123, 94, 92, 96, 98, 103, 89, (AVE = 99) |
| ความยาวของการประกอบทั้งหมด: |
21300 |
21286 - 21394 |
โหลดการทดสอบ
| ความแข็งแรงของผลผลิต MPa |
740 |
450 นาที |
ผ่าน |
| แรงดึง MPa |
800 |
550 นาที |
| การยืดตัว% |
20 |
15% นาที |
| |
|
|
|
|
|
|
|
|
| ค2.การทดสอบทางเคมี |
|
|
วัดได้ |
มาตรฐาน |
หมายเหตุ |
| คาร์บอน (C),% |
0.062 / 0.061 / 0.059 (AVE = 0.061) |
0.23 สูงสุด |
ผ่าน |
| แมงกานีส (Mn), % |
1.39 / 1.38 / 1.4 (AVE = 1.39) |
0.5 - 1.65 |
| ฟอสฟอรัส (P),% |
0.014 / 0.013 / 0.014 (AVE = 0.014) |
0.04 สูงสุด |
| กำมะถัน (S), % |
0.0047 / 0.0047 / 0.0047 (AVE = 0.005) |
0.05 สูงสุด |
| ซิลิคอน (Si),% |
0.152 / 0.148 / 0.151 (AVE = 0.151) |
0.04 - 0.06 / 0.12 - 0.25 |
| ทองแดง (Cu) % |
0.211 / 0.212 / 0.209 (AVE = 0.211) |
0.20 นาที |
| นิกเกิล (Ni),% |
0.66 / 0.52 / 0.6 (AVE = 0.594) |
-- |
| โครเมียม (Cr), % |
0.031 / 0.031 / 0.031 (AVE = 0.031) |
-- |
| ไนโอเบียม (Nb),% |
0.05 / 0.049 / 0.052 (AVE = 0.051) |
-- |
| อะลูมิเนียม (อัล) % |
0.036 / 0.036 / 0.036 (AVE = 0.036) |
-- |
| โคลัมเบียม (Co), % |
0.004 / 0.0034 / 0.0034 (AVE = 0.004) |
-- |
| วาเนเดียม (V),% |
0.0034 / 0.0029 / 0.0035 (AVE = 0.004) |
-- |
| ไททาเนียม (Ti),% |
0.023 / 0.023 / 0.023 (AVE = 0.023) |
-- |
รายละเอียดเพิ่มเติม
รหัสการออกแบบ: American Standard ASCE/SEI 48-11
ซอฟต์แวร์ออกแบบ: PLS-POLES
ความครอบคลุมของตลาดส่งออก: เอเชียแปซิฟิก อเมริกากลางและใต้ ยุโรป ตะวันออกกลาง แอฟริกา
ขั้นตอนการทดสอบ: การทดสอบการโหลดอาจดำเนินการที่ไซต์โรงงานหากจำเป็น
กระบวนการผลิต
การตรวจสอบวัสดุ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อมแนวตั้ง → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → กระบวนการลบคม → การชุบสังกะสี การเคลือบผง หรือการทาสี → การปรับเทียบใหม่ → การทำเกลียว → บรรจุภัณฑ์
รายละเอียดสินค้า
การทดสอบ
บรรจุภัณฑ์และการจัดส่ง
เราคลุมส่วนบนและส่วนล่างของเสาด้วยเสื่อหรือฟางเพื่อป้องกันความเสียหายต่อพื้นผิวสังกะสีที่อาจเกิดขึ้นระหว่างการขนส่งบรรจุภัณฑ์สามารถทำได้ตามความต้องการของลูกค้า
