ความสูงที่กำหนดเองเสาเหล็กท่อ
,ASTM GR65 เสาเหล็กท่อ
,ASTM GR65 swaged เสาท่อ
-
ส่วนสูง16m
-
ความหนา5mm - 22mm
-
วัสดุเหล็กกล้าคาร์บอนรีดร้อน
-
รูปร่างท่อ 12 ด้าน
-
งานเชื่อมAWS D 1
-
การรักษาพื้นผิวHDG
-
สีสีเทา
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์FUTAO
-
ได้รับการรับรองISO9001:2008
-
จำนวนสั่งซื้อขั้นต่ำ6 ชิ้น
-
ราคา$101 - $613
-
รายละเอียดการบรรจุ40HC หรือ OT ห่อด้วยเสื่อหรือเสื่อฟาง
-
เวลาการส่งมอบ3 สัปดาห์ w
-
เงื่อนไขการชำระเงินแอล/C, ที/ที
-
สามารถในการผลิต102 ชิ้นทุกวัน

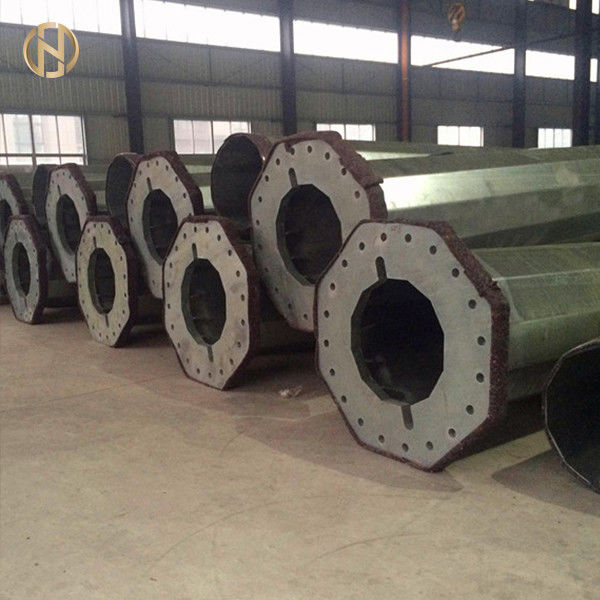

เสาเหล็กท่อกลมที่มีความสูงแบบกำหนดเอง ASTM GR65 Materia Shaft
เสาท่อเหล็กกลางแจ้งความสูงที่กำหนดเอง, เสาไฟฟ้า, เสาไฟฟ้า
รายละเอียดสินค้า
ผลิตภัณฑ์ข้างต้นเป็นเสายูทิลิตี้เหล็กที่ทำขึ้นเป็นพิเศษสำหรับเสาเหล็กท่อกลางแจ้งความสูงที่กำหนดเอง เสาไฟฟ้า เสาไฟฟ้า
- ผลิตภัณฑ์ได้รับการออกแบบและผลิตตามมาตรฐานโครงสร้าง ANSI/TIA-222-G
- มีเพียงบริษัทของเราเท่านั้นที่สามารถปฏิบัติตามมาตรฐานการผลิตระดับโลกเหล่านี้ ซึ่งทำให้เราได้เปรียบเหนือคู่แข่งของเรา
- สินค้าเป็นสังกะสีแบบจุ่มร้อนตามมาตรฐาน ISO 1461/ASTM A123
- วัสดุเพลาเสา: ASTM GR65,GR50,Q460 A572,S355,Q345/Q235,ฯลฯ
- รหัสวัสดุ : GB/T1591-2008,GB/T700-2006
- เรามีใบรับรอง ISO 9001:2015 และมุ่งมั่นที่จะมอบผลิตภัณฑ์และบริการที่ดีที่สุดแก่ลูกค้าของเรา
- เราให้ความช่วยเหลือเพิ่มเติมหากจำเป็น รวมถึงการดูแลและส่วนประกอบเสริม
- เรารองรับการออกแบบต่างๆตามข้อกำหนดของลูกค้า
ในการออกแบบตามซอฟต์แวร์ PLS เราจำเป็นต้องมีพารามิเตอร์การออกแบบดังต่อไปนี้:
- ความเร็วลมปฏิบัติการของบริเวณที่จะใช้เสา
- โหลดเสาอากาศและความสูงของเสา
- ความสูงรวมของเสาเอง
ข้อมูลจำเพาะของผลิตภัณฑ์
|
ชื่อผลิตภัณฑ์ |
เสาท่อเหล็กกลางแจ้งความสูงที่กำหนดเอง, เสาไฟฟ้า, เสาไฟฟ้า |
|---|---|
|
การใช้งานที่เหมาะสม |
การกระจายพลังงาน |
|
รูปร่าง |
แบบท่อ เหลี่ยมหรือทรงกรวย |
|
วัสดุ
|
Q345B/ A572 ความแข็งแรงของผลผลิตขั้นต่ำ >= 345n/mm2 Q235B/A36 กำลังครากขั้นต่ำ >= 235n/mm2 วัสดุอื่นๆ อาจใช้ตามคำขอ (Q460, ASTM573 GR65, GR50, SS400, SS490, ถึง ST52) |
|
ความคลาดเคลื่อนของมิติ |
+- 1% |
|
พลัง |
11kv ,13kv, 15kv ,33kv |
|
ปัจจัยด้านความปลอดภัย |
ปัจจัยด้านความปลอดภัยสำหรับลวด: 5 ปัจจัยด้านความปลอดภัยสำหรับลวด: 5 |
|
ภาระการออกแบบในหน่วย Kg |
200-1111 กก. จากยอดเสา 30 ซม |
|
แกะสลัก |
ป้ายชื่อตอกหมุดหรือกาว แกะสลัก นูน ตามความต้องการของลูกค้า |
|
การรักษาพื้นผิว |
การชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน ASTM A123/การเคลือบผง |
|
ข้อต่อของเสา |
โหมดแทรก, โหมดแปลนด้านใน, โหมดข้อต่อแบบเห็นหน้า |
|
การออกแบบเสา |
ต้านแผ่นดินไหว 8 ระดับ |
|
ความต้านทานลม |
160 กม./ชม. หรือ 30 นาที/วินาที |
|
ความแข็งแรงของผลผลิตขั้นต่ำ |
45msq |
|
ความต้านแรงดึงสูงสุดถึงต่ำสุด |
490 mpa - 620 mpa |
|
มาตรฐาน |
ISO 9001 |
|
ความยาวต่อมาตรา |
ภายใน 14m เมื่อเกิดขึ้นโดยไม่มีข้อต่อลื่น |
|
งานเชื่อม |
กระบวนการเชื่อมคู่ภายในและภายนอกทำให้เกิดพื้นผิวที่ไร้รอยต่อ มาตรฐานการเชื่อม: AWS (สมาคมการเชื่อมอเมริกัน) D 1.1 |
|
ความหนา |
3mm - 6mm |
บรรจุภัณฑ์และการจัดส่ง
| ส่วนบน | เส้นผ่านศูนย์กลางด้านบน (มม.) | เฉลี่ย = 191(190/192/191/192) | Ave>=190 | ||||||
| เส้นผ่านศูนย์กลางด้านล่าง (มม.) | Ave>=299 | ||||||||
| ส่วนกลาง | เส้นผ่านศูนย์กลางด้านบน (มม.) | Ave>=280 | ผ่านไป | ||||||
| เส้นผ่านศูนย์กลางด้านล่าง (มม.) | Ave>=390 | ||||||||
| ส่วนล่าง | เส้นผ่านศูนย์กลางด้านบน (มม.) | Ave>=367 | ผ่านไป | ||||||
| เส้นผ่านศูนย์กลางด้านล่าง (มม.) | เฉลี่ย=480( 478, 482, 478, 480) | Ave>=478 | |||||||
| ความหนาของผนัง Galv (มม.): | เวที 1/3 | 4.14 | >=4 | >=4mm | |||||
| ด่าน 2/3 | 4.12 | ||||||||
| ด่าน 3/3 | 4.15 | ||||||||
| ความยาวของแต่ละส่วน (มม.): | เวที 1/2/3 | 6342/6348/6356 | 6345 | 6305-6385 | |||||
| ความยาวโดยรวมของเสา (มม.) | 18010 | 18000 | 17850-18150 | ||||||
| น้ำหนักของเสา (กก.) | 677กก. | 643-711กก. | |||||||
| จำนวนตามยาวแต่ละส่วน 1/2/3 | <=2 | <=2 | |||||||
| ความหนาสังกะสี (อืม ): | เวที 1/3 | 123/103/92.5/90 | BS729 | Ave>=70Um | |||||
| ด่าน 2/3 | 96.5/88.7/96.7/97.3 | ||||||||
| ด่าน 3/3 | 99.4/103/100/104 | ||||||||
| การทดสอบวัสดุ | YS(Mpa) | 648 | >=480 | >=480 | |||||
| TS (Mpa) | 706 | >=550 | >=550 | ||||||
| เอล (%) | 23% | >=15% | >=15% | ||||||
เราคลุมส่วนบนและส่วนล่างของเสาด้วยเสื่อหรือฟางเพื่อป้องกันความเสียหายต่อพื้นผิวสังกะสีที่อาจเกิดขึ้นระหว่างการขนส่งบรรจุภัณฑ์สามารถทำได้ตามความต้องการของลูกค้า
3.1.งานเชื่อม
ผู้ผลิตต้องรับผิดชอบในการกำหนดและพัฒนาเทคนิคที่เหมาะสมเพื่อใช้ในการเชื่อม
การเชื่อมทั้งหมดจะต้องดำเนินการโดยช่างเชื่อม ผู้ดำเนินการเชื่อม และช่างเชื่อมที่มีคุณสมบัติสำหรับประเภทของการเชื่อมที่จะทำคุณสมบัติจะต้องเป็นไปตาม EN1090 หรือ AWS D11.
การเชื่อมทั้งหมดจะต้องดำเนินการตามมาตรฐาน EN1090 EXC2 และ EN1090 EXC3 สำหรับหน้าแปลนเพลาถึงฐาน รวมถึงคุณสมบัติของขั้นตอน
การเชื่อมจะต้องทำโดยกระบวนการอาร์คโลหะ, แกนฟลักซ์ที่หุ้มด้วยแก๊ส, กระบวนการอาร์คของโลหะป้องกันแก๊สหรืออาร์คที่จมอยู่ใต้น้ำ
3.1.1. รอยเชื่อมตามยาว
รอยเชื่อมตามยาวจะมีการเจาะขั้นต่ำร้อยละหกสิบ (60 %) ยกเว้นในบริเวณรอยต่อลื่นของส่วนเพศหญิงที่การเจาะจะต้องเป็น 100%
3.1.2. รอยเชื่อมระหว่างเพลากับแผ่นฐาน (ถ้าเกี่ยวข้อง)
รอยเชื่อมระหว่างเพลากับหน้าแปลนต้องเป็นรอยเชื่อมเจาะ 100 เปอร์เซ็นต์ (100%) สำหรับแผ่นฐาน หากความหนาของเพลาเท่ากับหรือมากกว่า 6 มม.
หากความหนาของเพลาน้อยกว่า 6 มม. การเชื่อมระหว่างเพลากับแผ่นฐานจะเป็นรอยเชื่อมเนื้อ
กระบวนการผลิต
การตรวจสอบวัสดุ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อมแนวตั้ง → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → กระบวนการลบคม → การชุบสังกะสี การเคลือบผง หรือการทาสี → การปรับเทียบใหม่ → การทำเกลียว → บรรจุภัณฑ์
คำถามที่พบบ่อย
บริการของเรา
1. เราจะตอบคำถามของคุณทั้งหมดภายใน 24 ชั่วโมงทำการ
2. พนักงานที่มีประสบการณ์จะตอบทุกคำถามของคุณเป็นภาษาอังกฤษได้อย่างคล่องแคล่ว
3. มีการออกแบบที่กำหนดเองUEM & UBM ยินดีต้อนรับ
4. โซลูชันพิเศษและไม่เหมือนใครสามารถมอบให้กับลูกค้าของเราโดยวิศวกรและพนักงานที่ผ่านการฝึกอบรมและเป็นมืออาชีพของเรา
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
