Gr60 เสาเหล็กหนา 25 มม. จุ่มร้อนชุบสังกะสี

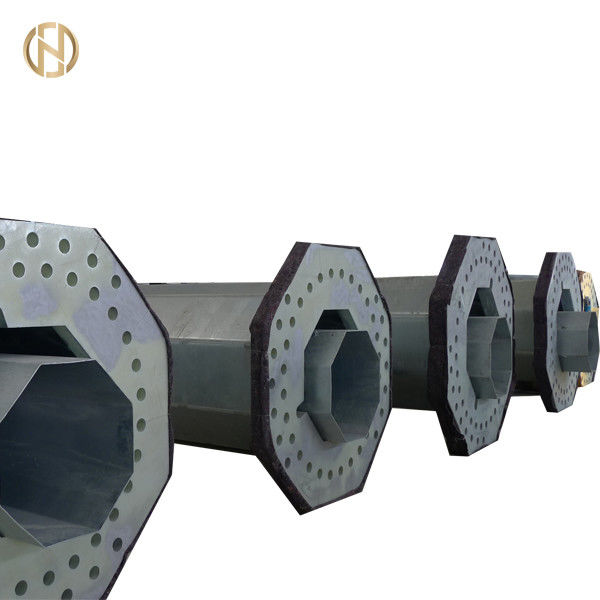

โมโนโพล 161kv สายส่งไฟฟ้าชุบสังกะสี เหล็กไฟฟ้า เสาทาวเวอร์ท่อ

รายละเอียดสินค้า

ผลิตภัณฑ์ข้างต้นเป็นโมโนโพล 1161kv สายส่งไฟฟ้าแบบกัลวาไนซ์สายส่งไฟฟ้าท่อเหล็กเสาสำหรับโครงการอพยพไฟฟ้า KPONE กานา

• ข้อมูลจำเพาะทางเทคนิคพิเศษสำหรับสายส่งโมโนโพล



  • คำนำ



  เอกสารฉบับปัจจุบันแสดงให้เห็นการออกแบบบรรทัดล่วงหน้าที่เป็นไปได้สำหรับโครงการ แต่การออกแบบขั้นสุดท้ายของสายการผลิตสำหรับโครงการจะต้องดำเนินการโดยผู้ออกแบบสายงานเฉพาะทาง และจะต้องได้รับการอนุมัติอย่างเต็มที่และเป็นทางการจาก GRIDCoข้อกำหนดเหล่านี้เป็นส่วนเสริมของข้อกำหนดสายส่งที่ให้ไว้และควรอ่านร่วมกับข้อกำหนดเหล่านี้



  • ขอบเขต



  โปรเจ็กต์นี้เกี่ยวข้องกับการก่อสร้างสายส่งไฟฟ้าแบบวงจรคู่ 2 สาย (ประมาณ 7 กม. และ 5 กม. ตามลำดับบนเสาส่งสัญญาณโมโนโพลแบบรองรับตัวเอง (DC) โดยใช้ตัวนำไฟฟ้า AAC HAWTHORN ขนาด 1 x 604 มม. พร้อมเสาโมโนโพลที่ติดตั้งสายกราวด์ไฟเบอร์ออปติก 2 เส้น (OPGW) ) สายป้องกัน



  ขอแนะนำให้ผู้เสนอราคาส่งข้อกำหนด/ภาพวาดทางเลือกสำหรับโมโนโพลแบบวงจรคู่ที่รองรับตัวเองได้ และจะกำหนดราคาสำหรับการประเมินเป็นทางเลือกอื่น



  C) ข้อกำหนดของเหล็กโมโนโพล: 1. เงื่อนไขการออกแบบ:



  ต้นไม้บรรทุกที่แสดง สำหรับแต่ละกรณีโหลด โหลดแนวตั้ง ขวาง และตามยาวที่ใช้กับโมโนโพลจะต้องเป็นไปตามที่อธิบายไว้ในข้อกำหนดทางเทคนิค

  ปัจจัยด้านความปลอดภัยบางส่วนของวัสดุ γM ใช้สำหรับการคำนวณส่วนตัดขวางของความเค้นครากของเหล็กตามมาตรฐาน EN50341-1

  การวิเคราะห์เสาจะต้องรวมถึงการวิเคราะห์ลำดับที่สอง (หรือ P - Λ ) และการตรวจสอบการโก่งงอในท้องถิ่นตามรายงาน ASCE N° 72 ใบคำนวณจะต้องออกและส่งไปยัง GRIDCo เพื่อขออนุมัติ

  เสาคำนวณโดยจำกัดการโก่งตัวเท่ากับ 8% ของความสูงภายใต้การรับน้ำหนักแบบแยกส่วน (cf EN 50341 §7.4.5.1.3)



  2. วัสดุ:

  วัสดุทั้งหมดจะต้องใหม่และเป็นไปตามมาตรฐานที่เกี่ยวข้องที่อ้างถึงในข้อกำหนดนี้



  รายการวัสดุ
  รายการ	มาตรฐาน	ขั้นต่ำ ความเครียดผลผลิต ปี (Mpa)	ความตึงเครียดขั้นต่ำ Fu (Mpa)	ข้อสังเกต เสื้อ = ความหนา
  เพลาเสาและแผ่นฐานและแขน	EN 10.025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	t = 16 16 < t = 40 40 < t = 63 63 < t = 80
  สลักเกลียว	Cl 6-8 ISO 898	480	600



  (*) ตาม NF A 35.503 การวิเคราะห์ผลิตภัณฑ์องค์ประกอบทางเคมีคลาส 1 ของคลาส 1 :

  ซิ	=	0.030	%
  ศรี + 2.5 พี	=	0.090	%



  ลักษณะทางกลและองค์ประกอบทางเคมีของเหล็กแผ่นต้องได้รับการยืนยันโดยใบรับรองการทดสอบของโรงสีใบรับรองเหล่านี้ต้องเป็นไปตาม § 3.1 .B ของ EN 10204 / ISO 10474

  3. การผลิต:



  ส่วนต่างๆ ของเสาทำจากแผ่นเหล็ก ตัดเป็นสี่เหลี่ยมคางหมู แล้วขึ้นรูปเย็นเพื่อขึ้นรูปส่วนตัดขวางรูปหลายเหลี่ยมปกติสิบสองด้าน

  แผ่นขึ้นรูปจะต้องโค้งงอเป็นรัศมีขนาดใหญ่เพียงพอเพื่อไม่ให้เกิดการแตกร้าวของวัสดุ



  3.1.งานเชื่อม

  ผู้ผลิตต้องรับผิดชอบในการกำหนดและพัฒนาเทคนิคที่เหมาะสมเพื่อใช้ในการเชื่อม



  การเชื่อมทั้งหมดจะต้องดำเนินการโดยช่างเชื่อม ผู้ดำเนินการเชื่อม และช่างเชื่อมที่มีคุณสมบัติสำหรับประเภทของการเชื่อมที่จะทำคุณสมบัติจะต้องเป็นไปตาม EN1090 หรือ AWS D11.



  การเชื่อมทั้งหมดจะต้องดำเนินการตามมาตรฐาน EN1090 EXC2 และ EN1090 EXC3 สำหรับหน้าแปลนเพลาถึงฐาน รวมถึงคุณสมบัติของขั้นตอน



  การเชื่อมจะต้องทำโดยกระบวนการอาร์คโลหะ, แกนฟลักซ์ที่หุ้มด้วยแก๊ส, กระบวนการอาร์คของโลหะป้องกันแก๊สหรืออาร์คที่จมอยู่ใต้น้ำ



  3.1.1.รอยเชื่อมตามยาว

  รอยเชื่อมตามยาวจะมีการเจาะขั้นต่ำร้อยละหกสิบ (60 %) ยกเว้นในบริเวณรอยต่อลื่นของส่วนเพศหญิงที่การเจาะจะต้องเป็น 100%



  3.1.2.รอยเชื่อมระหว่างเพลากับแผ่นฐาน (ถ้าเกี่ยวข้อง)

  รอยเชื่อมระหว่างเพลากับหน้าแปลนต้องเป็นรอยเชื่อมเจาะ 100 เปอร์เซ็นต์ (100%) สำหรับแผ่นฐาน หากความหนาของเพลาเท่ากับหรือมากกว่า 6 มม.

  หากความหนาของเพลาน้อยกว่า 6 มม. การเชื่อมระหว่างเพลากับแผ่นฐานจะเป็นรอยเชื่อมเนื้อ



  3.1.3.อุปกรณ์อื่นๆ

  รอยเชื่อมเหล่านี้ต้องเป็นรอยเชื่อมเนื้อสำหรับความหนาทั้งหมดตามแบบ


  3.2.ความคลาดเคลื่อน

  • เส้นผ่านศูนย์กลางภายนอกเฉลี่ย วัดที่ระดับข้อต่อลื่น: ±1 % โดยขั้นต่ำ ±2 มม.
  • การตกไข่: เปอร์เซ็นต์มิติที่ระบุไว้สำหรับการวัดสองครั้งที่ถ่ายระหว่างเส้นผ่านศูนย์กลางตั้งฉากสองเส้นที่ระดับข้อต่อลื่น : น้อยกว่า 3 % [(Dmaxi-Dmini)/Dmaxi < 3 %]
  • ความยาวของเสาองค์ประกอบ: - 25 mm / +75 mm
  • ความตรงของสมาชิก: น้อยกว่า 0.2% ของความยาวชิ้นส่วน 1 เมตร (2 มม. ต่อเมตร)
  • การบิดตัว: น้อยกว่า 1.5 องศา ต่อความยาวชิ้นส่วน 3 เมตร
  • ตำแหน่งของรู: ± 1 % ของความยาวที่ระบุในภาพวาดการอนุมัติของเรา



  3.3 การชุบสังกะสี



  หลังจากเสร็จสิ้นการแปรรูปแล้ว เสาเหล็กจะต้องชุบสังกะสีแบบจุ่มร้อนไม่อนุญาตให้จุ่มสองครั้ง



  วัสดุทั้งหมด ยกเว้นสลักเกลียว สกรู น็อต จะต้องชุบสังกะสีตาม NF EN ISO 1461



  สมาชิกกลวงทั้งหมดจะต้องชุบสังกะสีทั้งพื้นผิวภายในและภายนอกน็อตจะติดใหม่หลังจากการชุบสังกะสีและจากนั้นจะต้องป้องกันสนิมด้วยจาระบีอย่างเหมาะสม



  4. คำอธิบาย:



  เสาเหล็กกัลวาไนซ์ เรียวสม่ำเสมอ หน้าตัดเหลี่ยมธรรมดา 12 ด้านความยาวสูงสุดของหนึ่งส่วนคือ 12 เมตร



  แต่ละหน้าต้องราบเรียบ ไม่มีตัวทำให้แข็ง ยกเว้นที่จุดรับน้ำหนัก



  เสาเหล็กถูกออกแบบมาสำหรับข้อต่อแบบสวมเหลื่อม

  เสาได้รับการออกแบบให้มีข้อต่อขั้นต่ำ (หนึ่งหรือสองข้อต่อต่อเสา)ข้อต่อขั้วต้องเป็นแบบเหลื่อม ไม่ใช้การเชื่อมหรือโบลต์



  ความยาวข้อต่อสลิปต้องไม่น้อยกว่า 1.5 เท่าของเส้นผ่านศูนย์กลางภายในที่สำคัญของส่วนบน

  ฝาครอบขั้วโลหะแบบถอดได้จะต้องติดตั้งที่ด้านบนของเสา

  ครอสอาร์มที่ติดอยู่ที่ระดับเดียวกันบนด้านตรงข้ามของเสาจะต้องสมมาตรรอบ ๆ เส้นกึ่งกลางของเสา และจะต้องเป็นแบบที่สามารถติดตั้งครอสอาร์มแต่ละตัวแยกกันได้

  ครอสอาร์มจะต้องต่อกับเสาโดยใช้ฟันเฟือง โบลท์ และน็อตไม้กางเขนต้องตรงและต้องมีหน้าตัดรูปหลายเหลี่ยมปกติ 6 (แปด) ที่เรียวสม่ำเสมอ

  เสาทุกต้นต้องมีจุดต่อลงดินจุดเดียวที่ตำแหน่งประมาณ 50 ซม. เหนือระดับพื้นดิน



  การเข้าถึงด้านบนของเสานั้นมาจากขั้นบันไดหรือบันไดและอุปกรณ์ป้องกันการล้ม

  ป้ายระบุจะต้องตอกบนเสาแท็กนี้แสดง:

  • ชื่อผู้ผลิต
  • ชนิดและความยาวของเสา
  • ปีที่ผลิต
  • อ้างอิงการสั่งซื้อ

ภาพวาดที่แสดงรายละเอียดทั้งหมดจะต้องจัดทำโดยผู้ผลิตและส่งให้ลูกค้าเพื่อขออนุมัติ

การเปิดตัวโรงงานและการผลิตจะต้องไม่เริ่มต้นก่อนที่จะได้รับการอนุมัติเป็นลายลักษณ์อักษรจากภาพวาด

5. การตรวจสอบและทดสอบ:

5.1.ตรวจสอบขนาด

เกี่ยวกับข้อกำหนดของขนาด ทุกส่วนและชิ้นส่วนต้องได้รับการตรวจสอบตามความคลาดเคลื่อนที่ระบุไว้ในข้อที่เกี่ยวข้องของข้อกำหนดทางเทคนิคนี้

5.2.เช็ครอยเชื่อม

รอยเชื่อมทั้งหมดจะได้รับการตรวจสอบด้วยสายตาในพื้นที่ที่น่าสงสัย การทดสอบการซึมผ่านของสีย้อมจะดำเนินการตามถึงคลาส 2 ของ NF EN 1289 หรือการทดสอบอนุภาคแม่เหล็กตามมาตรฐานถึงคลาส 2 ของ NF EN 1291

5.3.ตรวจสอบความหนาของสังกะสี

การปฏิบัติตามข้อกำหนดความหนาของชั้นเคลือบจะต้องตรวจสอบด้วยเครื่องวัดความหนาแม่เหล็กตามเป็น NF EN ISO 1461

5.4.ไฟล์ตรวจสอบ

เอกสารทั้งหมดที่เกี่ยวข้องกับงานจะต้องยื่นและสี่สำเนาของไฟล์จะถูกส่งต่อไปยัง GRIDCo ก่อนจัดส่ง

เอกสารนี้ต้องมีอย่างน้อย:

• ใบรับรองการทดสอบโรงสีเหล็กแผ่นและแผ่น
• ข้อมูลการตรวจสอบย้อนกลับของวัสดุเทียบกับส่วนของเสา
• รายงานการตรวจสอบมิติ
• รายงานการตรวจสอบรอยเชื่อม
• รายงานการตรวจสอบความหนาของสังกะสีและสี

ข้อมูลเพิ่มเติม

• ช่วง - ปกติ ลม น้ำหนัก มุมเบี่ยงเบน/มุมปลายสำหรับเสาโมโนโพลจะต้องเหมือนกับประเภท XX, YY และ ZZ ตามที่ระบุไว้ในข้อกำหนดทางเทคนิคนอกจากนี้ ผู้เสนอราคาจะต้องรวมเสาโมโนโพลเทอร์มินัลที่มีมุมเบี่ยงเบน 90⁰ โดยใช้พารามิเตอร์การออกแบบประเภท ZZ
• ข้อกำหนดทางเทคนิคสำหรับเสาโครงตาข่าย XX, YY และ ZZ จะใช้สำหรับการออกแบบเสาโมโนโพล (หย่อนและตึง คำนวณน้ำหนักบรรทุก)
• ควรใช้ฉนวนโพลีเมอร์สำหรับเสาโมโนโพลความยาวของสายฉนวนต้องเป็นไปตามข้อกำหนดการกวาดล้างและการคืบคลานต้องใช้สายฉนวนสองชั้นสำหรับเสารับแรงดึงทั้งหมดและสำหรับการข้ามถนน/ทางรถไฟ/แม่น้ำสายฉนวนโพลีเมอร์ต้องมาพร้อมกับชุดความตึงของตัวนำและชุดกันสะเทือน แตรโค้ง ฯลฯ
• ประเภทของดินจะเหมือนกับที่ระบุไว้สำหรับเสาขัดแตะในข้อกำหนดทางเทคนิค
• ลักษณะของ OPGW 48 คอร์จะถูกนำมาใช้ในการออกแบบ
• เสาโมโนโพลจะต้องได้รับการทดสอบตามมาตรฐานสากล

บรรจุภัณฑ์และการจัดส่ง


เราคลุมส่วนบนและส่วนล่างของเสาด้วยเสื่อหรือฟางเพื่อป้องกันความเสียหายต่อพื้นผิวสังกะสีที่อาจเกิดขึ้นระหว่างการขนส่งบรรจุภัณฑ์สามารถทำได้ตามความต้องการของลูกค้า

กระบวนการผลิต

การตรวจสอบวัสดุ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อมแนวตั้ง → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → กระบวนการลบคม → การชุบสังกะสี การเคลือบผง หรือการทาสี → การปรับเทียบใหม่ → การทำเกลียว → บรรจุภัณฑ์
