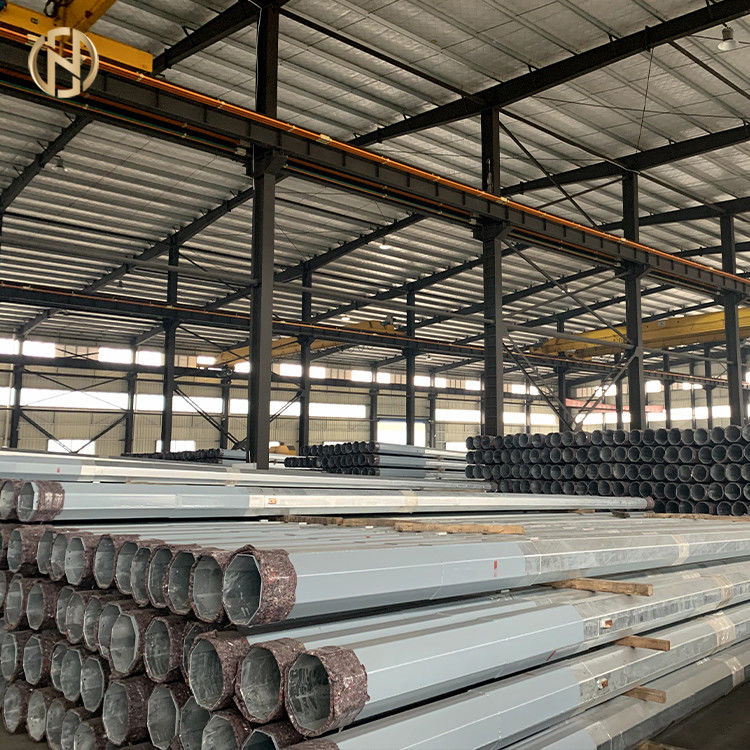

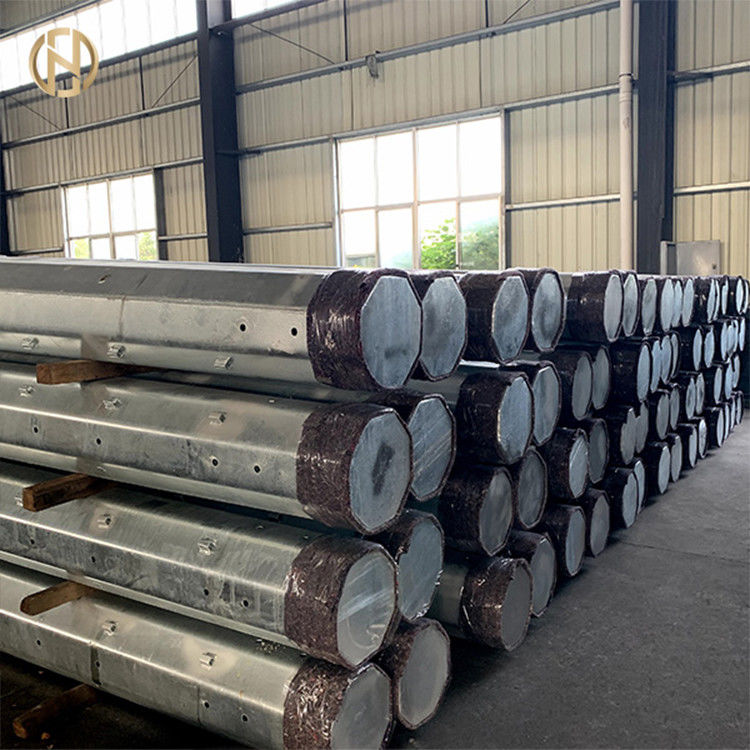

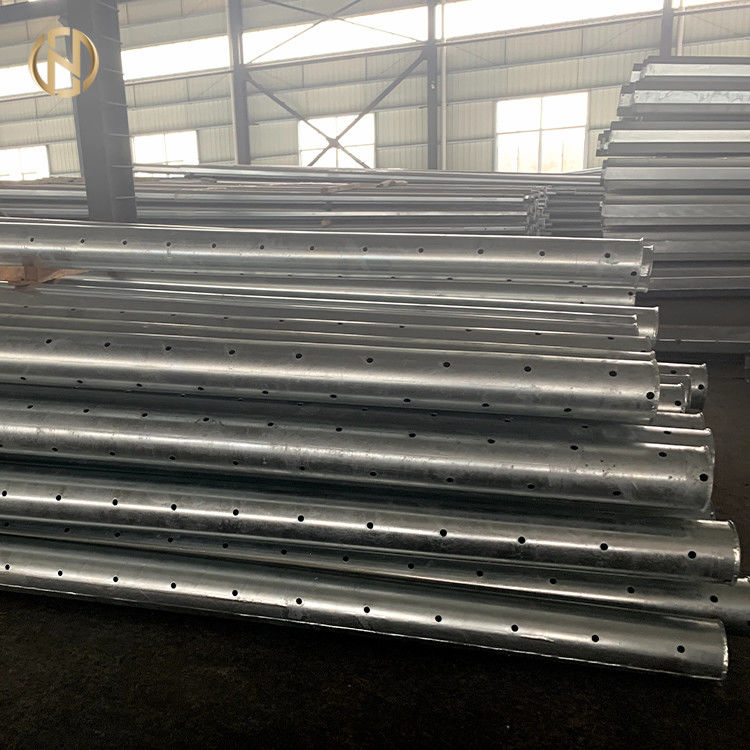

เสาไฟฟ้าชุบสังกะสี หนา 4 มม. เคลือบสังกะสี

                                                        เสาไฟฟ้ากัลวาไนซ์ หนา 4 มม. เคลือบสังกะสี

1.0 ขอบเขต

ข้อกำหนดเหล่านี้ครอบคลุมถึงการออกแบบ วิศวกรรม การผลิต การประกอบ การทดสอบที่โรงงานของผู้ผลิตก่อนจัดส่งเสาเหล็ก ชุดประกอบคานขวาง ชุดคราด แผ่นกันอันตราย ชุดสายดิน GI สำหรับสายเสาเดี่ยว 33kV ข้อต่อกันสะเทือนและแรงดึงที่เหมาะสำหรับตัวนำ AAC สำหรับใช้กับ 3 เฟส, 50 Hz, สายเหนือศีรษะ 33kV ที่ต่อลงดินอย่างแน่นหนา

• การออกแบบและฝีมือต้องเป็นไปตามหลักปฏิบัติทางวิศวกรรมที่ดีที่สุด เพื่อให้ได้ประสิทธิภาพที่น่าพอใจตลอดอายุการใช้งาน
• วัสดุและอุปกรณ์ใด ๆ ที่ไม่ได้ระบุไว้โดยเฉพาะในข้อกำหนดนี้ แต่จำเป็นสำหรับการทำงานที่น่าพอใจของอุปกรณ์จะถือว่ารวมอยู่ด้วย เว้นแต่จะได้รับการยกเว้นโดยเฉพาะและจะจัดหาให้โดยไม่มีค่าใช้จ่ายเพิ่มเติมใด ๆส่วนประกอบที่มีคะแนนเท่ากันจะต้องใช้แทนกันได้ผู้เสนอราคาต้องจัดหาสิ่งอำนวยความสะดวกในการทดสอบที่มีอยู่ในงานของผู้ผลิต

2.0 มาตรฐาน

เสาเหล็ก ส่วนประกอบแขนไขว้ ส่วนประกอบค้ำยันไขว้ และแขนป้องกันเสา ชุด ​​Guy ชุดสายดิน ฯลฯ จะต้องเป็นไปตามมาตรฐาน IEC ที่เกี่ยวข้องและมาตรฐานสากลอื่น ๆ ที่ยอมรับอย่างเป็นกลาง (ตามที่แก้ไขล่าสุด) ที่กล่าวถึงด้านล่างจะมีผลบังคับใช้กับ วัสดุและกระบวนการที่ใช้ในการผลิตอุปกรณ์เหล่านี้:

เมื่อใดก็ตามที่มีความแตกต่างในมาตรฐานให้ใช้เกณฑ์ที่เข้มงวดที่สุด

3.0 วัสดุ, การก่อสร้างรายละเอียดและทักษะฝีมือ

• วัสดุที่ใช้ในการผลิตอุปกรณ์ทั้งหมดจะต้องเป็นของใหม่และมีคุณภาพดีที่สุดและชั้นที่เหมาะสมที่สุดสำหรับการทำงานภายใต้เงื่อนไขที่กำหนด
• เหล็กที่ใช้ในการผลิตอุปกรณ์ต่าง ๆ จะต้องเป็นไปตามข้อกำหนดทั่วไปเกี่ยวกับการจัดหาวัสดุที่จัดทำขึ้นตามมาตรฐานสากลที่เกี่ยวข้อง
• วัสดุที่วิเคราะห์ตามมาตรฐาน ISO 13520:2015 หรือมาตรฐานสากลอื่นๆ ที่เกี่ยวข้องจะต้องไม่แสดงปริมาณซัลเฟอร์และฟอสฟอรัสเกิน 0.060% ต่อรายการ
• อุปกรณ์ต้องได้รับการตกแต่งอย่างดี สะอาด และปราศจากข้อบกพร่องที่เป็นอันตรายบนพื้นผิวปลายของเสาเหล็ก ส่วนมุม ฯลฯ จะต้องตัดเป็นสี่เหลี่ยมจัตุรัสและต้องตรง
• สลักเกลียว น็อต และแหวนรองแพ็ค และลวดเกลียวและลวดป้องกันแขนไขว้จะต้องชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน ISO 1461:2009(en) หรือมาตรฐานสากลอื่นๆ ที่เกี่ยวข้องคุณภาพของสังกะสีต้องมีเกรด Zn 98 เป็นอย่างน้อยตาม ISO 752:2004การเคลือบสังกะสีจะต้องติดแน่น เรียบ สว่างพอสมควร ต่อเนื่อง และปราศจากความไม่สมบูรณ์และฟลักซ์ ขี้เถ้าและขี้ผง การรวมตัว สะเก็ดและจุดดำ สิว ก้อน และรอยไหล
• เสาเหล็กจะต้องชุบสังกะสีแบบจุ่มร้อนด้วยการเคลือบสังกะสีอย่างต่ำ 125 ไมครอน และแผ่นฐานเหล็กที่มีการเคลือบสังกะสีอย่างต่ำ 125 ไมครอนโดยทั่วไปตามมาตรฐาน ASTM A123 และผ่านการทดสอบตามมาตรฐานสากลที่เกี่ยวข้อง..
• บทความต้องทนต่อการจุ่มอย่างน้อย 4 ครั้งในระยะเวลาหนึ่งนาทีความสม่ำเสมอของการเคลือบกัลวาไนซ์จะต้องถูกกำหนดโดยการทดสอบก่อนกำหนดตามที่กำหนดใน ASTM A123
• ข้อต่อกันสะเทือนและแรงดึงต้องทำจากอลูมิเนียมอัลลอยด์ และน็อตและสลักเกลียวทั้งหมดต้องทำจากเหล็กชุบสังกะสีแบบจุ่มร้อนที่มีความหนาขั้นต่ำของการเคลือบสังกะสี 85 ไมครอน ตามมาตรฐาน ISO 10684:2004(en) Part XIII หรือมาตรฐานสากลอื่นๆ ที่เกี่ยวข้อง

4.0 ข้อกำหนดทางเทคนิคเฉพาะของอุปกรณ์ต่างๆ

4.1 เหล็ก เสา

ผู้ซื้ออาจใช้ดุลยพินิจในการให้ข้อมูลการออกแบบและการประกอบของเสาหนึ่งชนิดหรือมากกว่าที่จำเป็นสำหรับการผลิตและการทดสอบเสาโดยซัพพลายเออร์ หรืออาจขอให้ผู้ประมูลออกแบบเสาที่เหมาะสมที่สุด และในกรณีนั้นให้ส่งรายละเอียดการออกแบบ การคำนวณใน 'รูปแบบ excel' เพื่อตรวจสอบและทบทวนโดยผู้ว่าจ้าง

การออกแบบเสาจะต้องดำเนินการและตรวจสอบโดยเฉพาะอย่างยิ่งตาม ASCE Manual- 72 / SEI - 48- 05 หรือมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้องเสาจะต้องเจาะล่วงหน้าและมาพร้อมกับฝาครอบด้านบนเสาและแผ่นฐาน

4.1.1 เฉพาะเจาะจง การก่อสร้าง ความต้องการ

4.1.1.1 เสาต้องออกแบบให้ทนต่อการรับน้ำหนักพร้อมกันที่เลวร้ายที่สุดเท่าที่จะเป็นไปได้ของ

• โหลดด้านข้างประกอบด้วยแรงลมบนตัวนำที่สอดคล้องกับช่วงลม แรงลมบนฉนวน แรงลมบนเสา และความตึงตัวนำสูงสุด
• โหลดในแนวดิ่งประกอบด้วยน้ำหนักตัวเองของเสา, น้ำหนักของตัวนำ, ฉนวน, ครอสอาร์ม, อุปกรณ์เพิ่มเติม, ไลน์แมน และแรงอัดเนื่องจากปฏิกิริยาของสเตย์ (ถ้ามี)

4.1.1.2 เสาเหล็กสำหรับ HV (33 kV) แบบผสม HV / LV จะต้องดำเนินการตามประเภทและการใช้งานต่อไปนี้:

• ผู้รับเหมาจะต้องส่งรายละเอียดการออกแบบ & ภาพวาดของเสาสำหรับแต่ละสายส่ง 33kV ที่กล่าวไว้ข้างต้นเพื่อขออนุมัติลูกค้าและตัวอย่างภาพวาดที่แสดงขนาดและการกำหนดค่าแนบมาด้วย
• เสาต้องเป็นไปตามข้อกำหนดด้านความยาวมิติและการรับน้ำหนักบนเสาตามพารามิเตอร์การออกแบบที่ระบุไว้ในข้อกำหนดนี้ขนาดทั่วแฟลตสำหรับด้านบนและด้านล่างสำหรับเสาทั้งหมดแสดงอยู่ในข้อมูลจำเพาะ/ภาพวาดนี้เป็นการออกแบบที่ต้องการเพื่อใช้หนึ่งมิติสำหรับความยาวของเสาแต่ละประเภทตราบเท่าที่เป็นไปตามเกณฑ์การออกแบบและภาระงาน

4.1.1.5การทำงาน โหลด

ภาระงานของเสาที่ระบุในที่นี้และกำหนดให้เป็นภาระซึ่งเมื่อใช้ที่ด้านล่าง 250 มม. จะทำให้เกิดความเครียดสูงสุดที่อนุญาตในเสา ให้ทำเครื่องหมายไว้บนเสาแต่ละต้น

• เสามาตรฐานจะต้องเหมาะสำหรับการใช้งานที่ระบุตามพารามิเตอร์การออกแบบที่กำหนดในตารางที่ 2, 3 และ 4
• ต้องมีรูทะลุเส้นผ่านศูนย์กลาง 14 มม. ในแต่ละเสาที่ความสูง 300 มม. เหนือความลึกของการปลูกสำหรับการต่อลงดินตำแหน่งของรูที่ความสูง 300 มม. จะต้องได้รับอนุญาตจากผู้ว่าจ้างก่อนทำเสา

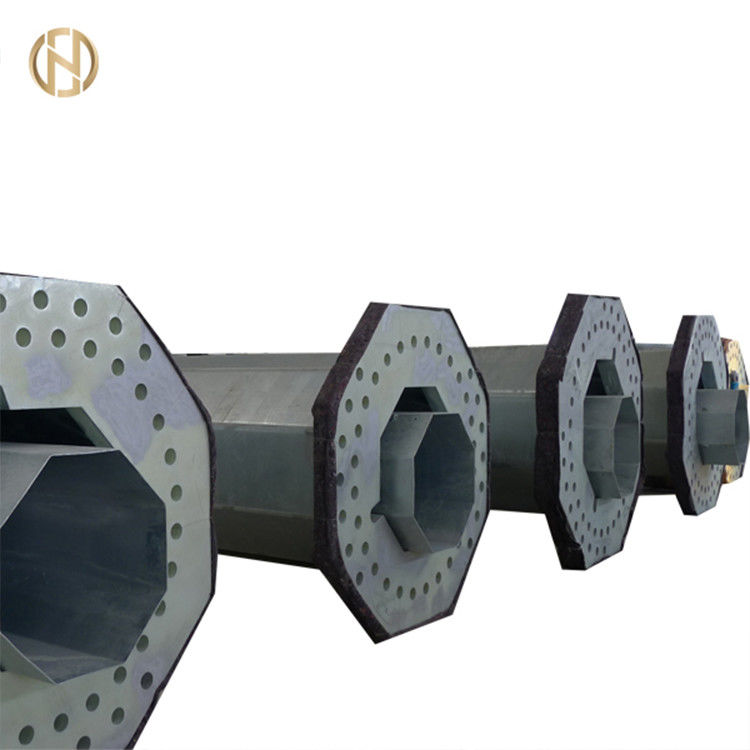

4.1.1.8ฐาน จาน

เสาทั้งหมดจะต้องวางระหว่างการติดตั้งบน M-20 แผ่น PCC ความหนาขั้นต่ำ 75 มม. และขนาดโดยรวมมากกว่าขนาดด้านล่างด้านนอกของเสาประมาณ 150 มม.

อีกทางหนึ่ง;เสาจะต้องมีแผ่นฐานเหล็กสี่เหลี่ยมแยกต่างหากที่ประดิษฐ์จากเหล็กตามมาตรฐานที่เกี่ยวข้องนาที.ความหนาของแผ่นฐานต้องไม่น้อยกว่า 6 มม.การคำนวณการออกแบบความหนาของแผ่นฐานเหล็กจะต้องส่งเพื่อตรวจสอบและทบทวนโดยผู้ว่าจ้าง

4.1.1.9กาย

เสาสำหรับตำแหน่งมุมเล็ก (0 - 30°) จะต้องพยุงได้เองอย่างไรก็ตาม;เสาสำหรับมุมที่ใหญ่ขึ้นและตำแหน่งขั้วในพื้นที่ที่ไม่มีผู้อยู่อาศัยสามารถจัดหาได้โดย Anchor Guys วางทิศทางของส่วนสองส่วนของมุมที่ตำแหน่งมุมหรือตามความยาวที่ตำแหน่งขั้วไม่อนุญาตให้ผู้ชายในพื้นที่อยู่อาศัยแต่สามารถใช้สตรัทหรือสองเสาที่ยึดด้วยกลไกเข้าด้วยกันได้

4.1.1.10ออกแบบ พารามิเตอร์ และ ปัจจัย ของ ความปลอดภัย

ความคลาดเคลื่อน

ฉัน. ความยาว

ความคลาดเคลื่อนของความยาวจะต้องเป็นดังนี้:

เสาสำเร็จรูปจะต้องไม่ตรงเกิน 1/600 ของความยาว

ความทนทานต่อการกลิ้งและการตัดสำหรับผลิตภัณฑ์เหล็กแผ่นรีดร้อนต้องเป็นไปตามมาตรฐานสากลที่เกี่ยวข้อง
