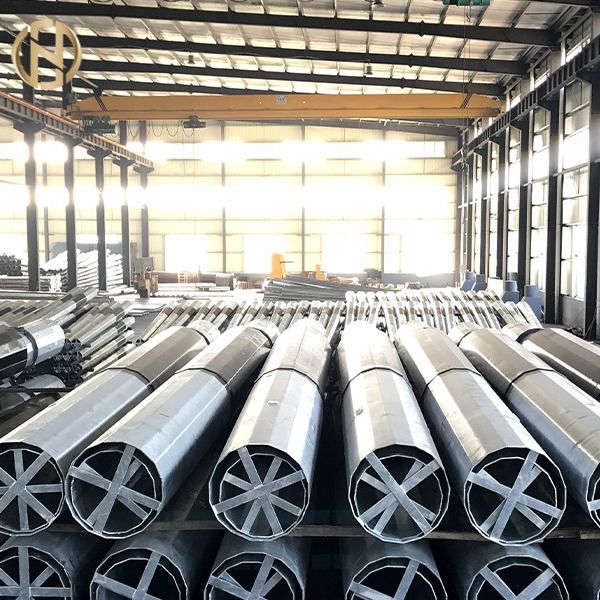

161KV 25 มม. SS400 เสาไฟถนน Gi แปดเหลี่ยมชุบสังกะสี ISO10474

161kv โมโนโพลสายส่งไฟฟ้าสังกะสีท่อเหล็กไฟฟ้าเสาทาวเวอร์

รายละเอียดสินค้า

ผลิตภัณฑ์ข้างต้นคือ 1161kv โมโนโพลสายส่งไฟฟ้าชุบสังกะสีไฟฟ้าเสาทาวเวอร์ท่อเหล็กสำหรับKPONE POWER EVACUATION PROJECT กานา

• ข้อมูลจำเพาะทางเทคนิคพิเศษสำหรับ MONOPOLE TRANSMISSION LINE



  • คำนำ



  เอกสารปัจจุบันแสดงให้เห็นถึงการออกแบบล่วงหน้าสำหรับโครงการ แต่การออกแบบขั้นสุดท้ายของสายงานสำหรับโครงการจะต้องดำเนินการโดยนักออกแบบสายเฉพาะและจะต้องได้รับการอนุมัติอย่างเต็มที่และเป็นทางการจาก GRIDCoข้อกำหนดเหล่านี้เป็นส่วนเสริมของข้อกำหนดสายส่งที่มีให้และควรอ่านควบคู่ไปด้วย



  • ขอบเขต



  โครงการนี้เกี่ยวข้องกับการสร้างสายส่งสองวงจร (ประมาณ 7 กม. และ 5 กม. ตามลำดับบนเสาส่งสัญญาณโมโนโพลแบบวงจรคู่ (DC) ที่รองรับตัวเองโดยใช้ตัวนำ AAC HAWTHORN 1 x 604mm2 พร้อมเสาโมโนโพลที่ติดตั้งสายกราวด์ใยแก้วนำแสงสองเส้น (OPGW ) โล่



  ขอแนะนำให้ผู้เสนอราคาส่งข้อมูลจำเพาะ / แบบอื่นสำหรับโมโนโพลวงจรคู่ที่รองรับตัวเองและจะกำหนดราคาตามนั้นสำหรับการประเมินเป็นทางเลือกอื่น



  C) คุณสมบัติของเหล็กโมโนโพล: 1. เงื่อนไขการออกแบบ:



  การโหลดต้นไม้ที่แสดงสำหรับแต่ละกรณีโหลดโหลดแนวตั้งตามขวางและตามยาวที่ใช้กับโมโนโพลจะต้องเป็นไปตามที่อธิบายไว้ในข้อกำหนดทางเทคนิค

  ปัจจัยด้านความปลอดภัยบางส่วนของวัสดุγMถูกนำไปใช้สำหรับการคำนวณหน้าตัดสำหรับความเค้นผลผลิตของเหล็กตามมาตรฐาน EN50341-1

  การวิเคราะห์เสาจะรวมถึงการวิเคราะห์ลำดับที่สอง (หรือ P - Λ) และการตรวจสอบการโก่งในพื้นที่ตามรายงาน ASCE N ° 72 หมายเหตุการคำนวณจะต้องออกและส่งไปยัง GRIDCo เพื่อขออนุมัติ

  เสาคำนวณโดยมีข้อ จำกัด ของการโก่งเท่ากับ 8% ของความสูงภายใต้โหลดแฟคเตอร์ (cf EN 50341 §7.4.5.1.3)



  2. วัสดุเสาเหล็กท่อ:

  วัสดุทั้งหมดต้องเป็นของใหม่และเป็นไปตามมาตรฐานที่เกี่ยวข้องที่อ้างถึงในข้อกำหนดนี้



  รายการวัสดุ
  สิ่งของ	มาตรฐาน	ขั้นต่ำ ความเครียด YIELD Fy (Mpa)	แรงดึงขั้นต่ำ Fu (Mpa)	การตรวจสอบ t = ความหนา
  เพลาเสาและแผ่นฐานและแขน	EN 10.025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	เสื้อ = 16 16 <t = 40 40 <t = 63 63 <t = 80
  สลักเกลียว	Cl 6-8 ISO 898	480	600



  (*) ตาม NF A 35.503 คลาส 1 การวิเคราะห์ผลิตภัณฑ์องค์ประกอบทางเคมีของคลาส 1:

  ศรี	=	0.030	%
  ศรี + 2.5 พี	=	0.090	%



  ลักษณะทางกลและองค์ประกอบทางเคมีของเหล็กแผ่นจะต้องได้รับการยืนยันโดยใบรับรองการทดสอบของโรงงานใบรับรองเหล่านี้จะต้องปฏิบัติตาม§ 3.1 .B ของ EN 10204 / ISO 10474

  3. การผลิต:



  ส่วนของเสาทำจากเหล็กแผ่นตัดเป็นห้อยโหนแล้วขึ้นรูปเย็นเพื่อสร้างรูปตัดขวางรูปหลายเหลี่ยมปกติสิบสองด้าน

  แผ่นขึ้นรูปจะต้องโค้งงอให้มีรัศมีที่ใหญ่พอที่จะไม่ทำให้วัสดุแตกร้าว



  3.1.เชื่อม

  ผู้ผลิตจะต้องรับผิดชอบในการกำหนดและพัฒนาเทคนิคที่เหมาะสมเพื่อใช้ในงานเชื่อม



  การเชื่อมทั้งหมดจะต้องดำเนินการโดยช่างเชื่อมผู้ดำเนินการเชื่อมและตัวยึดที่มีคุณสมบัติเหมาะสมกับประเภทของการเชื่อมที่จะดำเนินการคุณสมบัติจะต้องเป็นไปตาม EN1090 หรือ AWS D11.



  การเชื่อมทั้งหมดจะต้องดำเนินการตามมาตรฐาน EN1090 EXC2 และ EN1090 EXC3 สำหรับหน้าแปลนเพลาถึงฐานรวมถึงคุณสมบัติของขั้นตอน



  การเชื่อมจะต้องทำโดยส่วนโค้งโลหะโล่แกนฟลักซ์ป้องกันแก๊สโล่โลหะอาร์กหรือกระบวนการอาร์กที่จมอยู่ใต้น้ำ



  3.1.1.รอยเชื่อมตามยาว

  รอยเชื่อมตามยาวจะมีการเจาะขั้นต่ำร้อยละหกสิบ (60%) ยกเว้นในบริเวณรอยต่อของส่วนหญิงซึ่งการเจาะจะต้องเป็น 100%



  3.1.2.Shaft to Base Plate Welds (ถ้าเกี่ยวข้อง)

  การเชื่อมระหว่างเพลาถึงหน้าแปลนต้องเป็นรอยเชื่อมเจาะหนึ่งร้อยเปอร์เซ็นต์ (100%) สำหรับแผ่นฐานถ้าความหนาของเพลาเท่ากันหรือมากกว่า 6 มม.

  ถ้าความหนาของเพลาน้อยกว่า 6 มม. รอยเชื่อมระหว่างเพลากับแผ่นฐานจะเป็นรอยเชื่อมเนื้อ



  3.1.3.อุปกรณ์อื่น ๆ

  รอยเชื่อมเหล่านี้จะต้องเป็นรอยเชื่อมสำหรับความหนาทั้งหมดตามแบบ


  3.2.ความคลาดเคลื่อน

  • เส้นผ่านศูนย์กลางภายนอกเฉลี่ยวัดที่ระดับข้อต่อสลิป: ± 1% และต่ำสุด± 2 มม
  • Ovalization: เปอร์เซ็นต์มิติที่ระบุไว้สำหรับการวัดสองครั้งระหว่างสองเส้นผ่านศูนย์กลางตั้งฉากที่ระดับข้อต่อสลิป: น้อยกว่า 3% [(Dmaxi-Dmini) / Dmaxi <3%]
  • ความยาวของเสา: - 25 มม. / +75 มม
  • ความตรงของสมาชิก: น้อยกว่า 0.2% ของความยาว 1 เมตร (2 มม. ต่อเมตร)
  • การบิด: น้อยกว่า 1.5 องศาต่อความยาวของสมาชิก 3 เมตร
  • ตำแหน่งของรู: ± 1% ของความยาวที่ระบุไว้ในแบบอนุมัติของเรา



  3.3 การชุบสังกะสี



  หลังจากการผลิตเสร็จสมบูรณ์แล้วเสาเหล็กจะต้องชุบสังกะสีแบบจุ่มร้อนไม่อนุญาตให้จุ่มสองครั้ง



  วัสดุทั้งหมดยกเว้นสลักเกลียวสกรูน็อตต้องชุบสังกะสีตามมาตรฐาน NF EN ISO 1461



  วัสดุกลวงทั้งหมดจะต้องได้รับการชุบสังกะสีทั้งด้านในและด้านนอกถั่วจะต้องติดตั้งใหม่หลังจากชุบสังกะสีแล้วจึงต้องได้รับการปกป้องอย่างเหมาะสมจากสนิมด้วยจาระบี



  4. คำอธิบาย:



  เสาเหล็กชุบสังกะสีเรียวเท่ากันหน้าตัดรูปหลายเหลี่ยมปกติ 12 ด้านความยาวสูงสุดของส่วนหนึ่งต้องเป็น 12 เมตร



  ใบหน้าแต่ละข้างจะต้องแบนโดยไม่มีตัวทำให้แข็งยกเว้นที่จุดรับน้ำหนัก



  เสาเหล็กได้รับการออกแบบมาสำหรับการเชื่อมต่อแบบลื่นไถลแบบเหลื่อม

  เสาได้รับการออกแบบให้มีจำนวนข้อต่อขั้นต่ำ (หนึ่งหรือสองข้อต่อต่อเสา)ข้อต่อเสาต้องเป็นแบบเหลื่อมห้ามใช้การเชื่อมหรือสลักเกลียว



  ความยาวของข้อต่อสลิปต้องไม่น้อยกว่า 1.5 เท่าของเส้นผ่านศูนย์กลางภายในที่สำคัญของชิ้นส่วนด้านบน

  ต้องติดตั้งฝาครอบขั้วโลหะที่ถอดออกได้ที่ด้านบนของเสา

  ไม้กางเขนที่ติดอยู่ในระดับเดียวกันที่ด้านตรงข้ามของเสาจะต้องสมมาตรกับเส้นกึ่งกลางของเสาและจะต้องเป็นแบบที่สามารถติดตั้งไม้กางเขนแต่ละอันได้อย่างอิสระ

  ไม้กางเขนจะต้องเชื่อมต่อกับเสาโดยใช้ฟันเฟืองสลักเกลียวและถั่วแขนกางเขนจะต้องตรงและต้องมีหน้าตัดรูปหลายเหลี่ยมด้านเท่ากัน 6 (แปด) ด้าน

  เสาทั้งหมดจะต้องมีจุดต่อลงดินหนึ่งจุดที่ตำแหน่งสูงจากระดับพื้นดินประมาณ 50 ซม.



  การเข้าถึงด้านบนของเสามีขั้นตอนหรือบันไดและอุปกรณ์ป้องกันการล้ม

  จะต้องตอกป้ายประจำตัวที่เสาแท็กนี้แสดง:

  • ชื่อผู้ผลิต
  • ประเภทและความยาวของเสา
  • ปีที่ผลิต
  • อ้างอิงการสั่งซื้อ

ภาพวาดที่แสดงรายละเอียดทั้งหมดจะต้องจัดทำโดยผู้ผลิตและส่งให้ลูกค้าเพื่อขออนุมัติ

การเปิดตัวโรงงานและการผลิตจะต้องไม่เริ่มก่อนที่จะมีการอนุมัติเป็นลายลักษณ์อักษร

5. การตรวจสอบและทดสอบ:

5.1.ตรวจสอบขนาด

เกี่ยวกับข้อกำหนดของมิติข้อมูลทุกส่วนและชิ้นส่วนจะต้องได้รับการตรวจสอบตามความคลาดเคลื่อนที่ระบุไว้ในส่วนที่เกี่ยวข้องของข้อกำหนดทางเทคนิคนี้

5.2.ตรวจสอบรอยเชื่อม

รอยเชื่อมทั้งหมดจะถูกตรวจสอบด้วยสายตาในบริเวณที่สงสัยจะมีการทดสอบการซึมผ่านของสีย้อมตาม.เป็นคลาส 2 ของ NF EN 1289 หรือการทดสอบอนุภาคแม่เหล็กตามเป็นคลาส 2 ของ NF EN 1291

5.3.ตรวจสอบความหนาของสังกะสี

ต้องตรวจสอบการปฏิบัติตามข้อกำหนดความหนาของผิวเคลือบด้วยเครื่องวัดความหนาแม่เหล็กตามมาตรฐานเป็น NF EN ISO 1461

5.4.ไฟล์การตรวจสอบ

จะต้องยื่นเอกสารทั้งหมดที่เกี่ยวข้องกับงานและสำเนาสี่ชุดของไฟล์จะถูกส่งต่อไปยัง GRIDCo ก่อนจัดส่ง

เอกสารนี้จะต้องรวมถึง:

• ใบรับรองการทดสอบเหล็กแผ่นและแผ่นเหล็ก
• ข้อมูลการตรวจสอบย้อนกลับของวัสดุเทียบกับส่วนของเสา
• รายงานการตรวจสอบมิติ
• รายงานการตรวจสอบรอยเชื่อม
• รายงานการตรวจสอบความหนาของสังกะสีและสี

ข้อมูลเพิ่มเติม

• ช่วง - ปกติลมน้ำหนักมุมเบี่ยงเบน / มุมขั้วสำหรับเสาโมโนโพลจะเหมือนกับประเภท XX, YY และ ZZ ตามที่ระบุไว้ในข้อกำหนดทางเทคนิคนอกจากนี้ผู้เข้าร่วมประมูลจะต้องรวมหอคอยโมโนโพลเทอร์มินัลที่มีมุมเบี่ยงเบน 90⁰ โดยใช้พารามิเตอร์การออกแบบประเภท ZZ
• ข้อกำหนดทางเทคนิคสำหรับเสาขัดแตะ XX, YY และ ZZ จะต้องใช้สำหรับการออกแบบโมโนโพล (การลดลงและความตึงเครียดการคำนวณโหลด)
• ต้องใช้ฉนวนโพลีเมอร์สำหรับเสาโมโนโพลความยาวของสายฉนวนต้องเป็นไปตามข้อกำหนดการกวาดล้างและการคืบหน้าต้องใช้สายฉนวนสองชั้นในเสาแรงดึงทั้งหมดและสำหรับทางข้ามถนน / ทางรถไฟ / แม่น้ำสายฉนวนโพลีเมอร์จะต้องมาพร้อมกับความตึงของตัวนำและชุดกันสะเทือนแตรโค้ง ฯลฯ
• ชนิดของดินเหมือนกับที่ระบุไว้สำหรับเสาขัดแตะในข้อกำหนดทางเทคนิค
• ต้องใช้ลักษณะของ 48 คอร์ OPGW สำหรับการออกแบบ
• เสาโมโนโพลต้องผ่านการทดสอบตามมาตรฐานสากล

บรรจุภัณฑ์และการจัดส่ง


เราคลุมส่วนบนและล่างของเสาด้วยเสื่อหรือก้อนฟางเพื่อป้องกันไม่ให้เกิดความเสียหายกับพื้นผิวสังกะสีที่อาจเกิดขึ้นระหว่างการขนส่งบรรจุภัณฑ์สามารถทำได้ตามความต้องการของลูกค้า

กระบวนการผลิต

การตรวจสอบวัสดุ→การตัด→การขึ้นรูปหรือการดัด→การเชื่อมแนวตั้ง→การตรวจสอบขนาด→การเชื่อมหน้าแปลน→การเจาะรู→การสอบเทียบ→กระบวนการขัดสี→การชุบสังกะสีการเคลือบผงหรือการทาสี→การปรับเทียบใหม่→การทำเกลียว→บรรจุภัณฑ์
