| ชื่อแบรนด์: | FUTAO |
| หมายเลขรุ่น: | NX-1 NX-2 NX-3 NX-4 |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | $1 - $11 |
| เวลาการส่งมอบ: | 30 วันทำงาน |
| เงื่อนไขการชำระเงิน: | l/c, t/t |

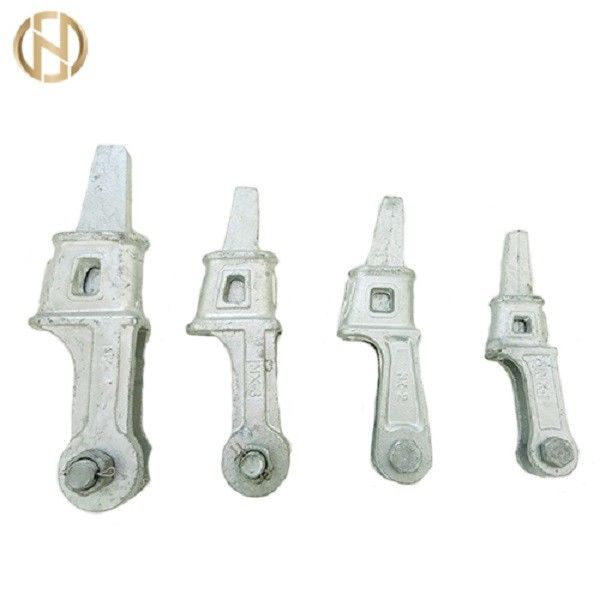

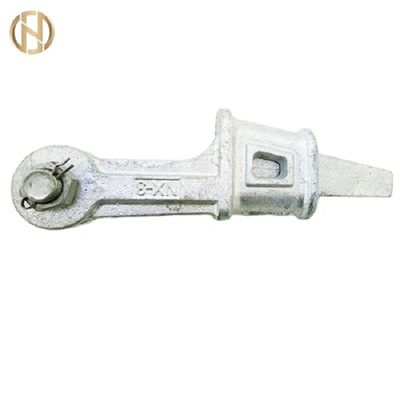

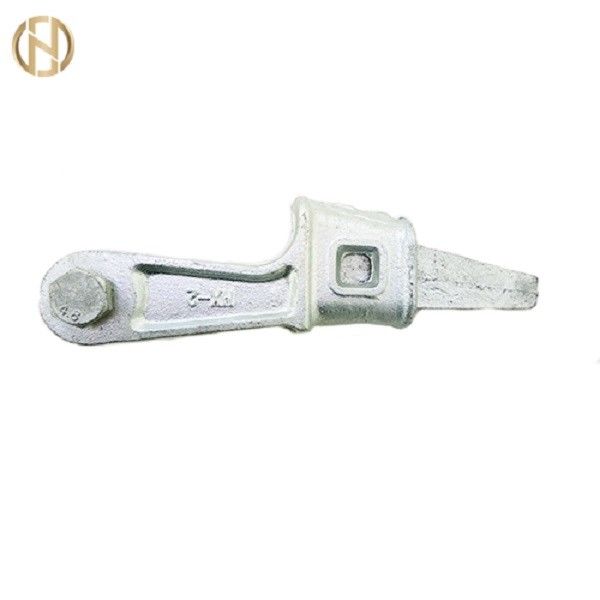

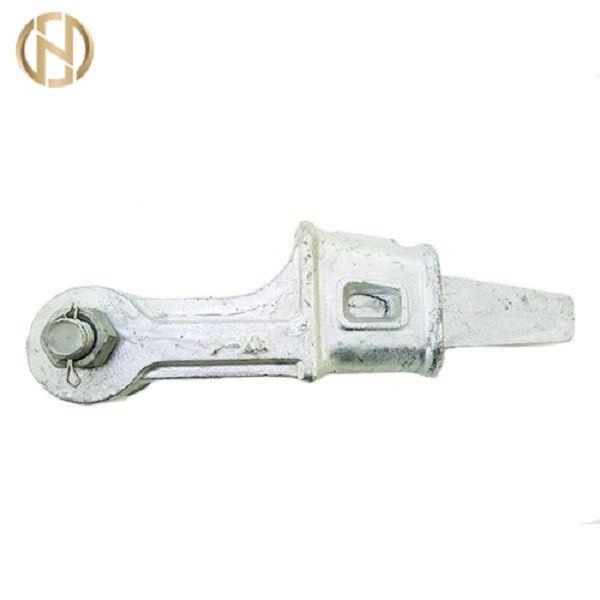

NX-1 NX-2 NX-3 NX-4 Type Wedge Type Guy อุปกรณ์เสริมตัวหนีบขั้ว
NX type wedge type guy wire clamp is used for installation of galvanized iron wire strands as well as fixture of overhead ground wire & guy grip on guy-strained tower; ตัวหนีบแบบลิ่มชนิด NX นั้นใช้สำหรับการติดตั้งสายลวดเหล็กชุบสังกะสีเช่นเดียวกับการติดตั้งสายดินเหนือศีรษะและตัวยึดจับบนตัวหอคอย it makes use of arm force subjected to the wedge for fastening the galvanized iron wire strands into the clamp. มันใช้ประโยชน์จากแรงแขนที่อยู่ภายใต้ลิ่มเพื่อยึดสายลวดเหล็กชุบสังกะสีลงในแคลมป์
NX ประเภท Wedge Type Guy ลวดแคลมป์
| ชนิด | ประเภทมาตรฐานอุตสาหกรรม | ลวดเหล็กชุบสังกะสีที่ใช้งานได้ | มิติ (มม.) | โหลดความล้มเหลวเล็กน้อย (kn) | น้ำหนัก (kn) | ||||
| พื้นที่ส่วน (มม2) | เส้นผ่าศูนย์กลางภายนอก (มม.) | ค | M | L | R | ||||
| NX-1 | NE-1 | 25 ~ 35 | Φ6.6 ~ 7.8 | 18 | 16 | 150 | 6.0 | 45 | 1.19 |
| NX-2 | NE-2 | 50 ~ 70 | Φ9.0 ~ 11.0 | 20 | 18 | 180 | 7.3 | 88 | 1.76 |
| NX-3 | 100 ~ 125 | Φ13.0 ~ 14.0 | 24 | 24 | 200 | 7.3 | 143 | 3.20 | |
| NX-4 | 135 ~ 150 | Φ15.0 ~ 16.0 | 28 | 27 | 220 | 8.0 | 164 | 5.30 | |
| ชนิด | ลวดเหล็กชุบสังกะสีที่ใช้งานได้ | มิติ (มม.) | โหลดความล้มเหลวเล็กน้อย (kn) | น้ำหนัก (KN) | ||||
| พื้นที่ส่วน (มม2) | เส้นผ่าศูนย์กลางภายนอก (มม.) | ค | M | L | R | |||
| NX-1L | 25 ~ 35 | Φ6.6 ~ 7.8 | 18 | 16 | 150 | 6.0 | 45 | 1.19 |
| NX-2L | 50 ~ 70 | Φ9.0 ~ 11.0 | 20 | 18 | 180 | 7.3 | 88 | 1.76 |
| NX-3L | 100 ~ 125 | Φ13.0 ~ 14.0 | 24 | 24 | 200 | 7.3 | 143 | 3.20 |
| NX-4L | 135 ~ 150 | Φ15.0 ~ 16.0 | 28 | 27 | 220 | 8.0 | 164 | 5.30 |
