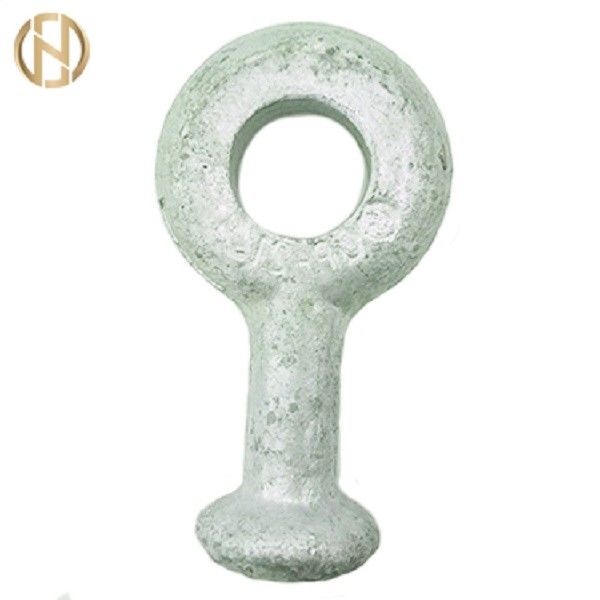

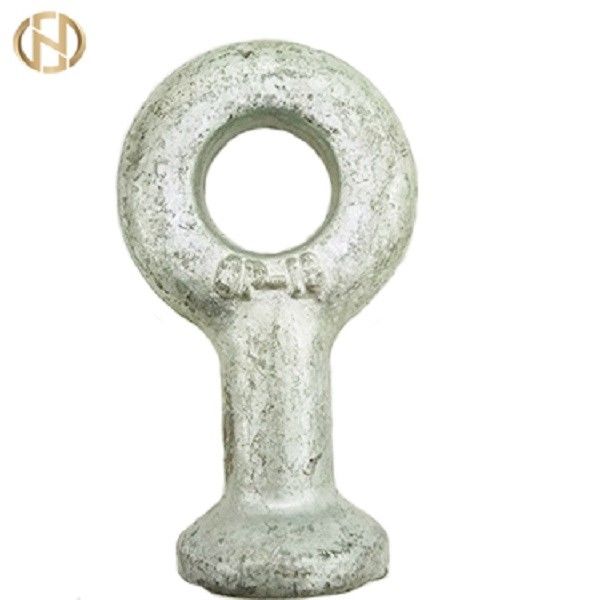

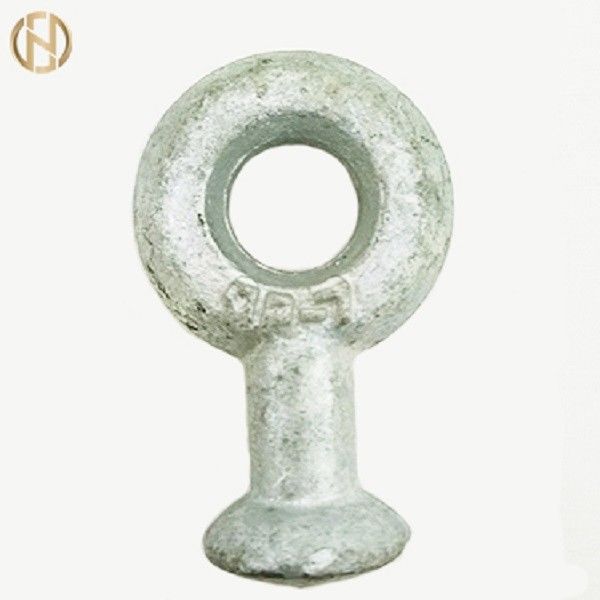

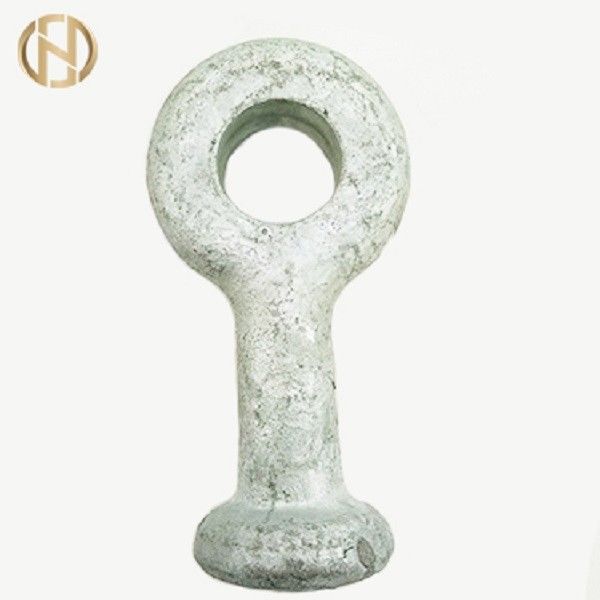

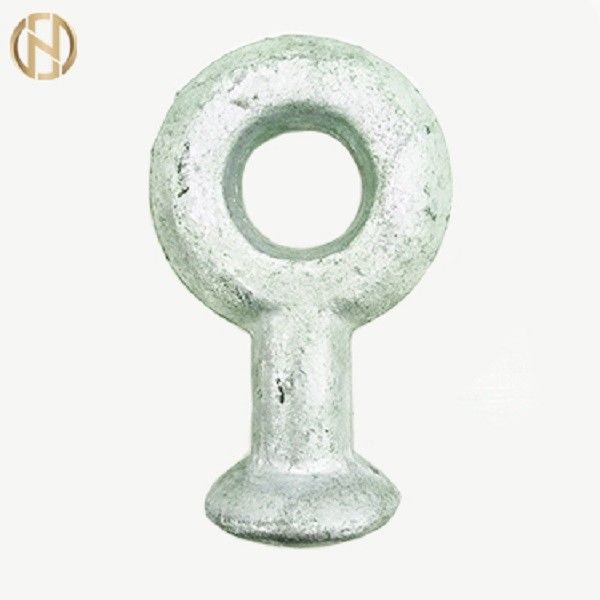

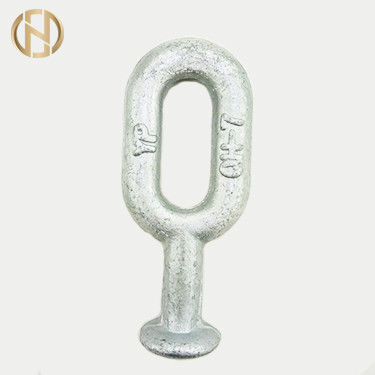

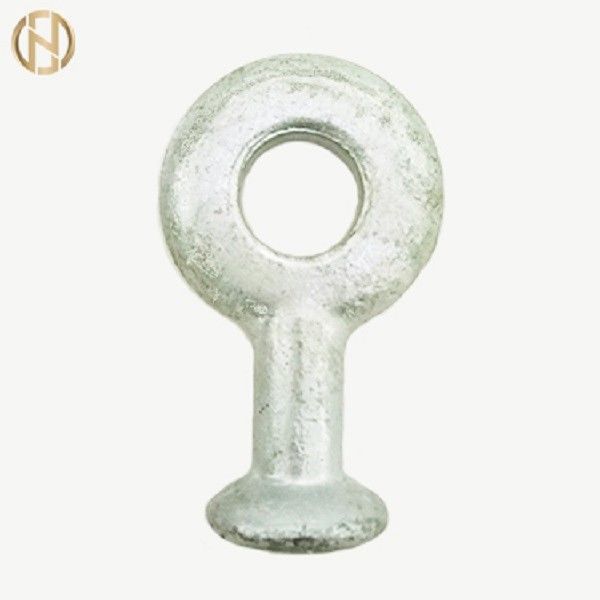

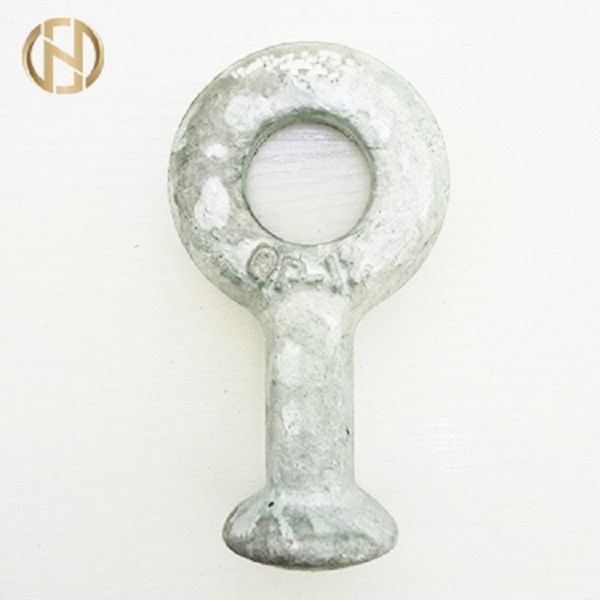

Q QP QH หัวบอลแขวนแหวนสำหรับสายเสาอากาศไฟฟ้าอุปกรณ์ Ploe

Brand Name: FUTAO
Model Number: คิวคิวพี
MOQ: 1 ชิ้น
ราคา: $0.5 - $3
Delivery Time: 10 วันทำการ
Payment Terms: L / C, T / T
Detail Information
สถานที่กำเนิด:
มณฑลเจียงซูประเทศจีน
ได้รับการรับรอง:
ISO 9001
ชนิด:
คิวคิวพี
วัสดุ:
เหล็กชุบสังกะสีแบบจุ่มร้อน
การทำงาน:
สะดวกสบาย
สี:
เงิน
การใช้:
อุปกรณ์เสริมสายเหนือศีรษะ
ขนาด:
QP7-16
รายละเอียดการบรรจุ:
บรรจุในกล่อง
สามารถในการผลิต:
6000 ชิ้นหนึ่งเดือน
เน้น:

ฮาร์ดแวร์เสาไฟฟ้าฮาร์ดแวร์สายส่ง

,

transmission line hardware

Product Description

Q QP บอลหัวแขวนแหวนสำหรับสายเสาอากาศไฟฟ้าอุปกรณ์ Ploe



QP, QH & Q type ball head shackle are used for connections with the socket on steel nut subjected to the top section of ball & socket-shaped suspension insulator, avoiding the stress concentration for point contact generated by the connective point. ลูกกรงหัวบอลชนิด QP, QH และ Q ใช้สำหรับการเชื่อมต่อกับซ็อกเก็ตบนน็อตเหล็กภายใต้ส่วนด้านบนของลูกถ้วยแขวนและลูกแก้วรูปซ็อกเก็ตหลีกเลี่ยงความเข้มข้นของความเครียดสำหรับการติดต่อจุดที่สร้างขึ้นโดยจุดเชื่อมต่อ According to different usage conditions, ball head shackles are composed of ring interface type & bolt flat interface. ขึ้นอยู่กับเงื่อนไขการใช้งานที่แตกต่างกันห่วงลูกหัวประกอบด้วยประเภทแหวนอินเตอร์เฟซและอินเตอร์เฟซสายฟ้าแบน

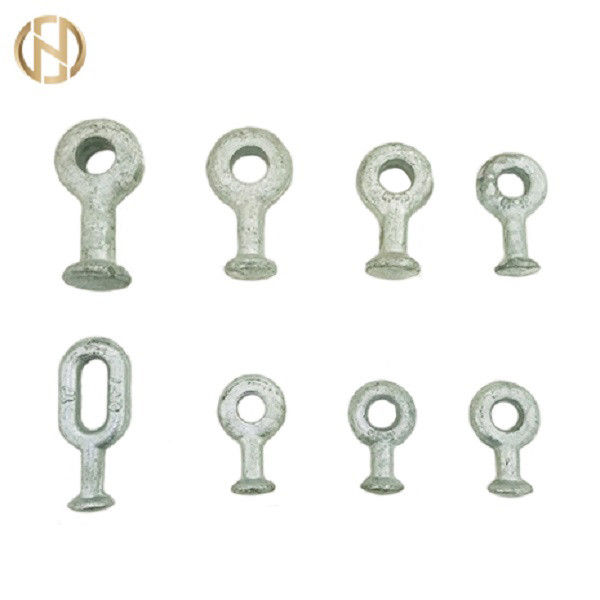

กุญแจมือหัวบอลชนิด QP, QH และ Q

Q QP QH หัวบอลแขวนแหวนสำหรับสายเสาอากาศไฟฟ้าอุปกรณ์ Ploe 0

ประเภทกริดแห่งชาติ หมายเลข 85 แบบมาตรฐาน ขนาดของข้อต่อ มิติ (มม.) โหลดความล้มเหลวเล็กน้อย (kn)
B D1 D Φ H
  Q-7 16 16 17 33.3 22 50 70
QP-0750 QP-7 16 16 17 33.3 20 50 70
QP-1050 QP-10 16 16 17 33.3 20 50 100
QP-1260 QP-12 16 16 17 33.3 24 60 120
QP-1660 QP-16 20 18 21 41.0 26 60 160
  QP-20 24 24 25 49.0 30 80 200
  QP-21D 20 21 21 41.0 29 70 210
QP-2180   20 20 21 41.0 26 80 210
QP-2580   24 24 25 49.0 30 80 250
  QP-30 24 28 25 49.0 39 80 300
QP-3280   24 28 25 49.0 33 80 320





ประเภทกริดแห่งชาติ หมายเลข 85 แบบมาตรฐาน ขนาดของข้อต่อ มิติ (มม.) โหลดความล้มเหลวเล็กน้อย (kn)
Φ D1 D H1 H
QH-07100 QH-7 16 16 17 33.3 24 57 100 70
  QH-10 16 18 17 33.3 22 60 110 100
  QH-12 16 19 17 33.3 22 63 120 120
QH-16155 QH-16S 20 20 21 41.0 26 100 155 160
QH-21140   20 20 21 41.0 26 83 140 210
QH-21155 QH-21S 20 20 21 41.0 26 100 155 210
QH-32175 QH-32S 24 28 25 49.0 32 110 175 320



ชนิด ขนาดของข้อต่อ มิติ (มม.) โหลดความล้มเหลวเล็กน้อย (kn) น้ำหนัก (กิโลกรัม)
B Φ H1 H
Q-7M 16 16 18 14 60 130 70 1.0
Q-12M 16 18 24 14 70 145 120 1.3
