| Brand Name: | FUTAO |
| Model Number: | FPQ |
| MOQ: | 10 ชิ้น |
| ราคา: | $2 - $6 |
| Delivery Time: | 30 วันทำงาน |
| Payment Terms: | l/c, t/t |

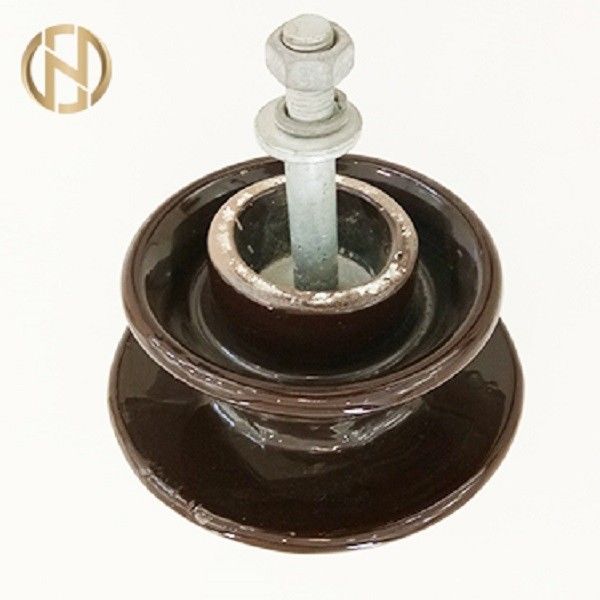

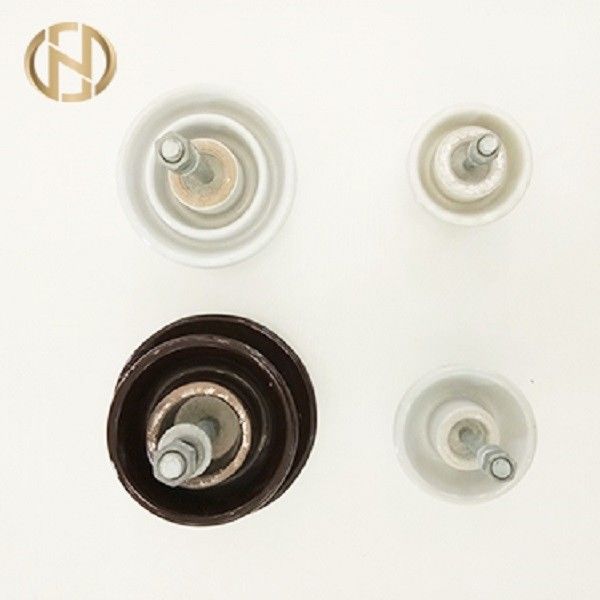

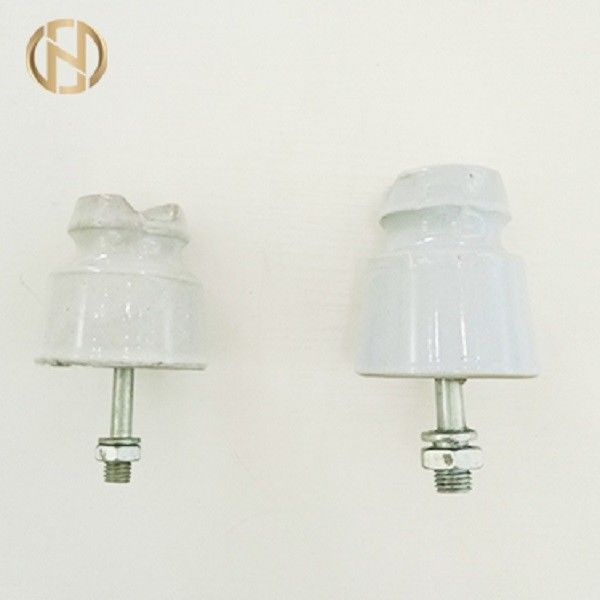

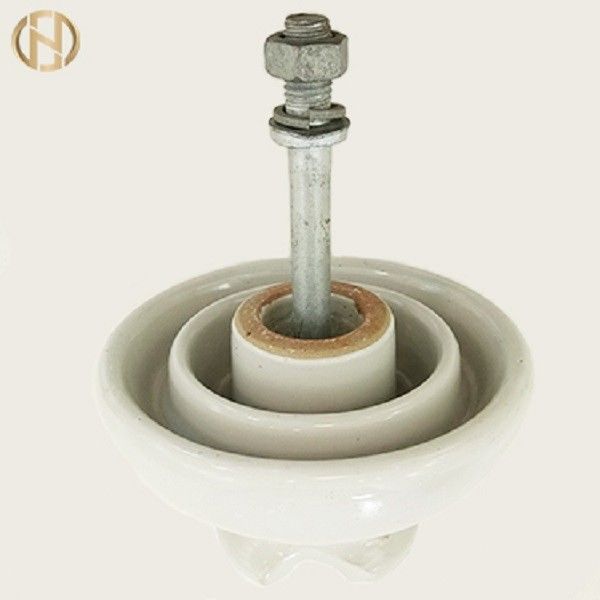

P-20 P-20-Y 11kv 11kn อุปกรณ์เสริมฉนวนเสาขา
ขนาดส่วนใหญ่และมาตรฐานโดยเฉพาะ
| รูปที่ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||
| คลาส BS | P-11-Y | P-20-Y | P-33-Y | PW-11-Y | PW-22-Y | PW-33-Y | PQ-36-Y | ||
| มิติหลัก (มม.) | H | 137 | 165 | 244 | 185 | 255 | 320 | - | |
| ชั่วโมง | 48 | 52.63 | 52.63 | 52.63 | 52.63 | 52.63 | 52.63 | ||
| D | 152 | 230 | 279 | 170 | 205 | 240 | - | ||
| d | 18.29 | 27.78 | 27.78 | 76 | 76 | 76 | - | ||
| d1 | 13 | 19 | 19 | 27.78 | 27.78 | 27.78 | - | ||
| R1 | 12.7 | 14.3 | 13 | 16 | 16 | 16 | - | ||
| R2 | - | - | - | 16 | 16 | 16 | - | ||
| แรงดันไฟฟ้า (kv) | 15 | 22 | 33 | 15 | 22 | 33 | 33 | ||
| ระยะทาง creepage (มม.) | 298 | 432 | 630 | 432 | 673 | 851 | 900 | ||
| แรงดันไฟฟ้า Punctur ความถี่ต่ำเฉลี่ย (kv) | 135 | 145 | 185 | 150 | 200 | 210 | 170 | ||
| แรงเคลื่อนไฟฟ้าขั้นต่ำของ Flashover | Power-ความถี่ (KV) | ทนต่อแห้ง | 80 | 100 | 135 | 100 | 125 | 140 | 130 |
| ทนต่อเปียก | 55 | 60 | 85 | 65 | 95 | 110 | 95 | ||
| แรงกระตุ้นบวก 50% (kv) | 130 | 160 | 185 | 150 | 190 | 210 | 190 | ||
| ทนต่อแรงดันไฟฟ้า | พลังงานหนึ่งนาที (kv) | แห้ง | 70 | 90 | 110 | 90 | 110 | 125 | 115 |
| เปียก | 50 | 55 | 75 | 60 | 90 | 100 | 85 | ||
| Impulse (kV) | 110 | 150 | - | 140 | 180 | 200 | 190 | ||
| ข้อมูลแรงดันไฟฟ้าจากคลื่นวิทยุ | ทดสอบแรงดันไฟฟ้าถึงกราวด์ (KV) | 15 | 22 | 30 | 22 | 30 | 44 | 44 | |
| Maximun RIV ที่ 1000KHZ (kv) | 8000 | 12000 | 16000 | 12000 | 16000 | 25000 | 25000 | ||
| ดัดล้มเหลวโหลด (kn) | 11 | 11 | 13 | 11 | 11 | 11 | 11 | ||
| น้ำหนัก (กิโลกรัม) | 2 | 4.5 | 11.5 | 5 | 10 | 13 | 8.4 |
||
