| Brand Name: | FUTAO |
| Model Number: | FPQ |
| MOQ: | 10 ชิ้น |
| ราคา: | $5 - $8 |
| Delivery Time: | 30 วันทำงาน |
| Payment Terms: | l/c, t/t |

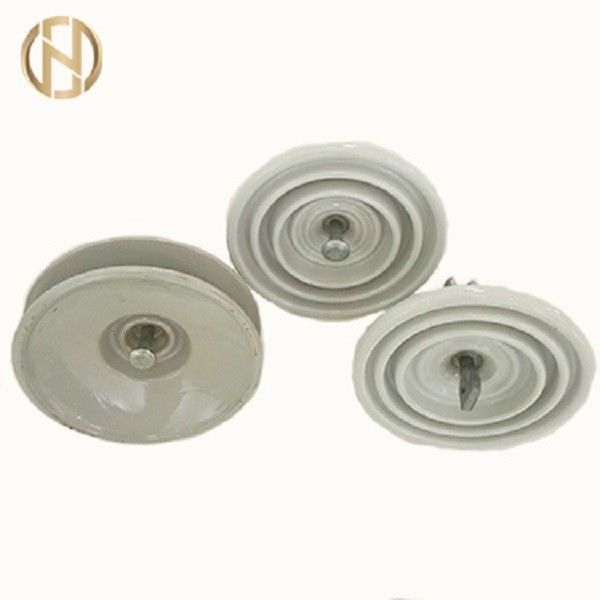

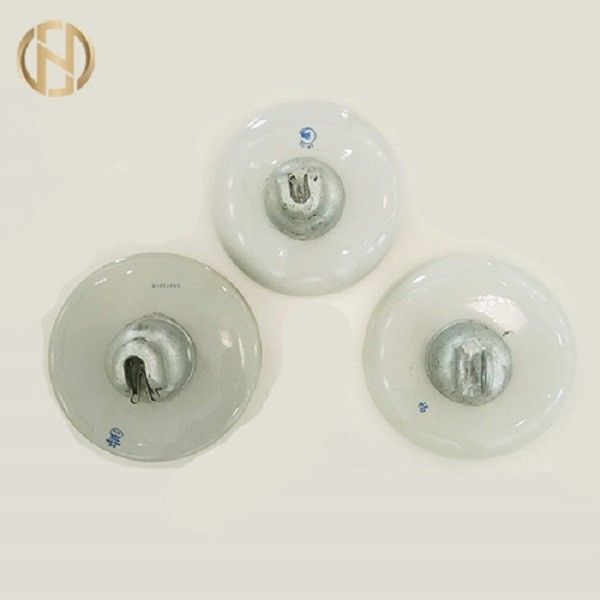

XP-70 U70BL 70KN 11KV Disc Suspension Insulator อุปกรณ์เสริมเสา
มิติหลักและรายละเอียดมาตรฐาน:
| คลาส ANSI | 52-1xp-4.5ซม | 52-2xp-7c-m | 52-3xp-7c-m | 52-4xp-7c-m | 52-5xp-11c-m | 52-6xp-11c-m | 52-8xp-16c-m | 52-9Axp-4.5cm | 52-9บxพ-4.5ซม | 52-10xp-16c-m | ||
| มิติหลัก (มม.) | ง | 165 | 190.5 | 254 | 254 | 254 | 254 | 280 | 114 | 133 | 280 | |
| ชม | 140 | 146 | 146 | 146 | 146 | 146 | 146 | 159 | 159 | 165 | ||
| ระยะคืบหน้า(มิลลิเมตร) | 178 | 210 | 292 | 292 | 292 | 292 | 280 | 171 | 171 | 280 | ||
| แรงดันไฟฟ้าเจาะความถี่ไฟฟ้า (kv) | 80 | 90 | 110 | 110 | 110 | 110 | 110 | 80 | 80 | 110 | ||
| แรงดันวาบไฟเฉลี่ย | ความถี่ไฟฟ้า (kv) | แห้ง | 60 | 65 | 80 | 80 | 80 | 80 | 80 | 60 | 60 | 80 |
| เปียก | 30 | 35 | 50 | 50 | 50 | 50 | 50 | 30 | 30 | 50 | ||
| Critical-lpulse 1.5x40us Wave(kv) | เชิงบวก | 100 | 115 | 125 | 125 | 125 | 125 | 125 | 110 | 110 | 125 | |
| เชิงลบ | 100 | 115 | 130 | 130 | 130 | 130 | 130 | 90 | 90 | 130 | ||
| แรงดันไฟฟ้ารบกวนวิทยุ | ทดสอบแรงดันถึงกราวด์ (kv) | 7.5 | 7.5 | 10 | 10 | 10 | 10 | 10 | 7.5 | 7.5 | 10 | |
| RIV สูงสุดที่ 1,000kHz/μV | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
| โหลดล้มเหลว E$M (kn) | 44 | 70 | 70 | 70 | 111 | 111 | 160 | 44 | 44 | 160 | ||
| โหลดหลักฐานแรงดึง(kn) | 22 | 35 | 35 | 35 | 55.5 | 55.5 | 80 | 22 | 22 | 80 | ||
| แรงกระแทก(n•m) | 5 | 5.5 | 6 | 6 | 7 | 7 | 10 | 5 | 5 | 10 |
||
คลาสU70BL
ระยะห่างตัวเครื่อง(H) 146mm
เส้นผ่านศูนย์กลางที่กำหนด(D) 255mm
ระยะครีปที่กำหนด 295/320 มม
จัดอันดับ E&M ล้มเหลวในการโหลด 70KN
รับแรงดึงประจำ 35KN
ขนาดข้อต่อ 16A/16B
แรงกระแทก(ต่ำสุด) 6N.m
Power frequebcy ทนแรงดัน Wet 40KV
แห้ง 70KV
แรงกระตุ้นฟ้าผ่าแบบแห้งทนต่อแรงดันไฟฟ้า 100KV
ความถี่ไฟฟ้า แรงดันไฟรั่ว 110KV
แรงดันสัญญาณรบกวนวิทยุ ทดสอบแรงดันถึงกราวด์ 10KV
Max.RIV ที่ 1 MHz 50μV
น้ำหนักสุทธิ 4.7/4.9กก
ใช้มาตรฐาน GB IEC AS BS
