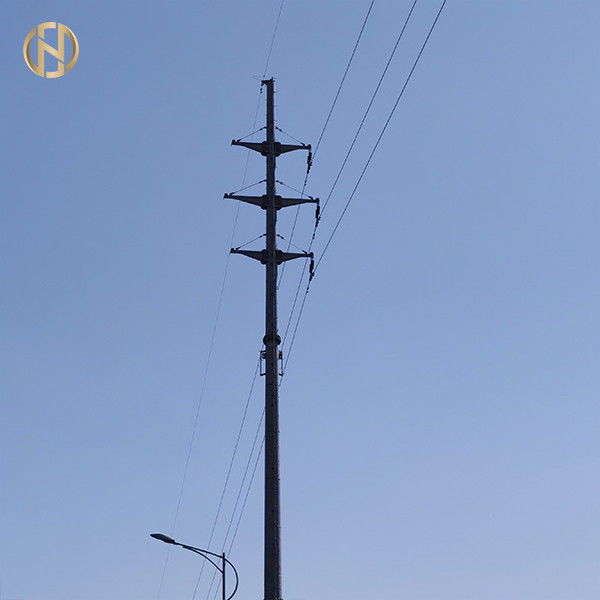

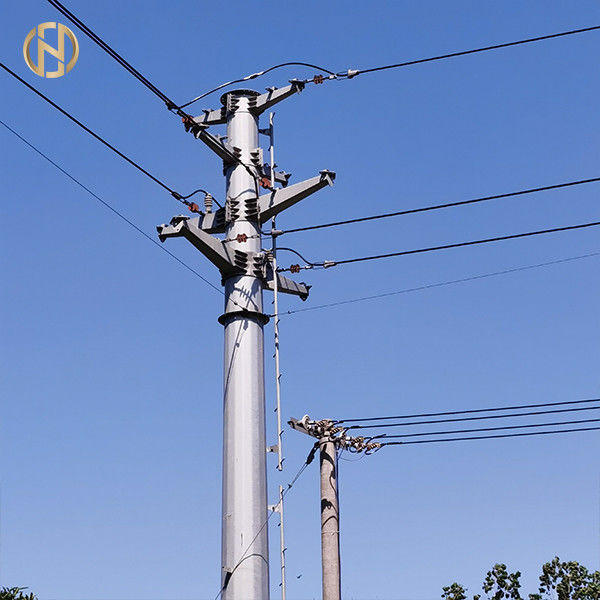

19M 3000daN 60FT เสาเหล็กเรียวเสาทาวเวอร์ Monopole สำหรับสายส่ง

19M 3000daN 60FT เสาเหล็กเรียวเสาทาวเวอร์ Monopole สำหรับสายส่ง

  • แสงสูง

    โพสต์ท่อเหล็ก

    ,

    เหล็กท่อ swaged เสา

  • การรักษาพื้นผิว
    จุ่มร้อนชุบสังกะสี
  • ส่วนสูง
    19M
  • ความหนา
    17mm
  • สี
    สีเทา
  • วัสดุ
    Q235, Q345, Q420, Q460, GR50, GR60, SS400
  • รูปร่าง
    แปดเหลี่ยม
  • งานเชื่อม
    AWS D 1.1
  • สถานที่กำเนิด
    ประเทศจีน
  • ชื่อแบรนด์
    Futao
  • ได้รับการรับรอง
    ISO9001:2008
  • หมายเลขรุ่น
    19m - 3,000daN
  • จำนวนสั่งซื้อขั้นต่ำ
    1 ชิ้น
  • ราคา
    $1000 - $6000
  • รายละเอียดการบรรจุ
    ห่อ 40HC หรือ OT โดยเสื่อหรือเสื่อฟาง
  • เวลาการส่งมอบ
    45 วันทำการ
  • เงื่อนไขการชำระเงิน
    L / C, T / T, MoneyGram
  • สามารถในการผลิต
    5,000 ชิ้นทุกเดือน

19M 3000daN 60FT เสาเหล็กเรียวเสาทาวเวอร์ Monopole สำหรับสายส่ง

                                         19M 3000daN เสาเหล็กท่อ 60FT, เสาเหล็กเรียว, เสาโมโนโพล



รายละเอียดสินค้า


ผลิตภัณฑ์ข้างต้นคือ 19M 3000daN 60FT Tubular Steel Pole, Tapered steel pole, monopole tower

ทำขึ้นโดยเฉพาะสำหรับการจ่ายพลังงานระหว่าง 69kv

ในการออกแบบตามซอฟต์แวร์ PLS เราจำเป็นต้องมีพารามิเตอร์การออกแบบดังต่อไปนี้:


  1. ความเร็วลมปฏิบัติการของบริเวณที่จะใช้เสา
  2. โหลดเสาอากาศและความสูงของเสา
  3. ความสูงรวมของเสาเอง

ข้อมูลจำเพาะของผลิตภัณฑ์

คาร์บอน (C),% 0.071/0.085 0.18 สูงสุด ผ่าน
แมงกานีส (Mn), % 1.223/1.235 1.8 สูงสุด
ฟอสฟอรัส (P),% 0.014/0.014 0.03 สูงสุด
กำมะถัน (S), % 0.0067/0.0034 0.03 สูงสุด
ซิลิคอน (Si),% 0.155/0.139 สูงสุด 0.60
ไนโอเบียม (Nb),% 0.016/0.015 0.11 สูงสุด
ทองแดง (Cu) %   --
นิกเกิล (Ni),%   --
โครเมียม (Cr), %   --
อะลูมิเนียม (อัล) %   --
โคลัมเบียม (Co), %   --
วาเนเดียม (V),%   --
ไททาเนียม (Ti),%   --




พิมพ์ 119M 3000daN เสาเหล็กท่อ 60FT, เสาเหล็กเรียว, เสาโมโนโพล
การใช้งานที่เหมาะสม การกระจายพลังงาน
รูปร่าง (ส่วนตัดขวาง)

แปดเหลี่ยม



ระดับพลังงาน 69kv
จำนวนมาตรา หนึ่ง
ความยาว (ม.) 19M
พื้นฐาน ฝังศพโดยตรง 2.5m
ภาระงาน 3000daN
หมดภาระ 6000daN
ปัจจัยด้านความปลอดภัย 2.0
วัสดุ

ASTM 572 GR65 หรือ Q460

ความแข็งแรงของผลผลิตขั้นต่ำ 450 mpa
ความต้านแรงดึงสูงสุดขั้นต่ำ 550 mpa
ความต้านแรงดึงสูงสุด 690mpa
เอล% >=15%
เส้นผ่านศูนย์กลางด้านบน (มม.) >=320
เส้นผ่านศูนย์กลางด้านล่าง (มม.) >=600
ความหนาขั้นต่ำ (มม.) >=17.5 มม.
ความคลาดเคลื่อนของมิติ +- 1%
แกะสลัก ป้ายชื่อผ่านหมุดย้ำหรือกาว , แกะสลัก , นูน ตามความต้องการของลูกค้า
การรักษาพื้นผิว

การชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน ASTM A123/การเคลือบผง



ข้อต่อของเสา

โหมดแทรก, โหมดแปลนด้านใน, โหมดข้อต่อแบบเห็นหน้า



เงื่อนไขการโหลด
  • ค่าเบี่ยงเบนสูงสุดของเส้น
0-5 องศา
  • การออกแบบความเร็วลม (ลมแรง)
32 เมตร/วินาที
  • ปัจจัยรูปร่างวงกลม
1.0
  • การโก่งตัวสูงสุด (ลมแรง)
10% ของความยาวเสาทั้งหมด
งานเชื่อม

กระบวนการเชื่อมคู่ภายในและภายนอกทำให้เกิดพื้นผิวที่ไร้รอยต่อ

มาตรฐานการเชื่อม :AWS ( American Welding Society ) D 1.1



บรรจุภัณฑ์และการจัดส่ง




เราคลุมส่วนบนและส่วนล่างของเสาด้วยเสื่อหรือฟางเพื่อป้องกันความเสียหายต่อพื้นผิวสังกะสีที่อาจเกิดขึ้นระหว่างการขนส่งบรรจุภัณฑ์สามารถทำได้ตามความต้องการของลูกค้า



กระบวนการผลิต


การตรวจสอบวัสดุ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อมแนวตั้ง → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → กระบวนการลบคม → การชุบสังกะสี การเคลือบผง หรือการทาสี → การปรับเทียบใหม่ → การทำเกลียว → บรรจุภัณฑ์

19M 3000daN 60FT เสาเหล็กเรียวเสาทาวเวอร์ Monopole สำหรับสายส่ง 0



คำถามที่พบบ่อย


ไตรมาสที่ 1ฉันจะได้ราคาเสาที่จำเป็นได้อย่างไร

ตอบ: 1. โปรดระบุขนาดที่แน่นอน เช่น ความสูง ประเภทวัสดุของเพลาเสา และความหนา เส้นผ่านศูนย์กลางด้านบนและด้านล่างจากนั้นเราสามารถให้ใบเสนอราคาที่ถูกต้องตามข้อกำหนดของคุณ

2. คุณสามารถส่งรายละเอียดและการวาดภาพประกอบจากนั้นเราสามารถให้ใบเสนอราคาที่ถูกต้องตามภาพวาด

ไตรมาสที่ 2ฉันเป็นผู้ค้าส่งรายย่อยคุณยอมรับคำสั่งซื้อขนาดเล็กหรือไม่?
A: ไม่ใช่ปัญหาถ้าคุณเป็นผู้ค้าส่งรายย่อยเรายอมรับคำสั่งซื้อในปริมาณต่างๆ
ไตรมาสที่ 3ฉันเป็นนักออกแบบคุณสามารถช่วยฉันผลิตตัวอย่างที่เราออกแบบได้หรือไม่?
ตอบ: ภารกิจของเราคือการช่วยให้ลูกค้าของเราประสบความสำเร็จเรายินดีเป็นอย่างยิ่งที่จะช่วยคุณแก้ปัญหาใดๆ ที่คุณอาจมี
Q4: เราต้องการเป็นตัวแทนของคุณในพื้นที่ของเราฉันจะสมัครได้อย่างไร
ตอบ: โปรดส่งข้อเสนอและโปรไฟล์บริษัทของคุณ
