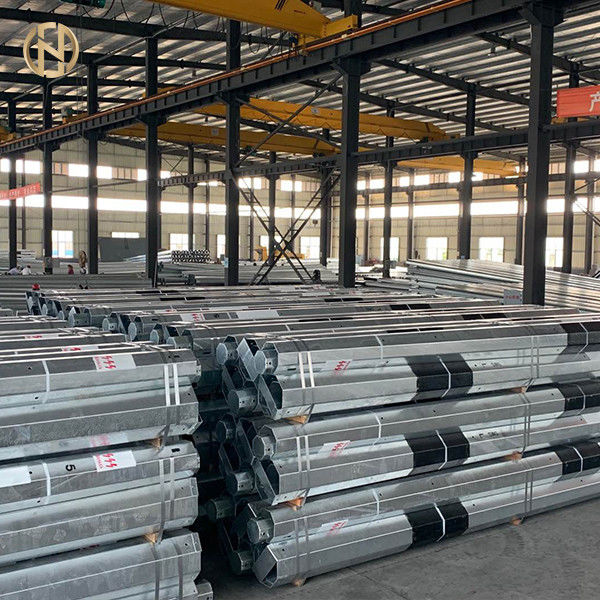

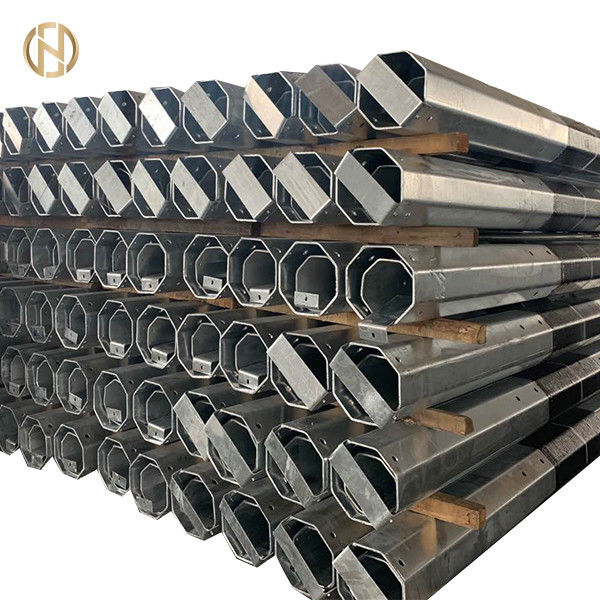

เสาเหล็กหนา 3-4.5 มม. เสาไฟฟ้าเหล็กแรงดันต่ำพร้อม Stay

1.สภาพภูมิอากาศ:

ต่อไปนี้มีผลบังคับใช้เว้นแต่จะระบุไว้เป็นอย่างอื่น:

ก.อุณหภูมิแวดล้อมสูงสุด 50 Co

ข.อุณหภูมิแวดล้อมขั้นต่ำ -10 Co

ค.ออกแบบอุณหภูมิ 45 Co

ง.ช่วงอุณหภูมิอากาศสูงสุดต่อวัน 20 Co

อีแรงดันลมสูงสุด 420 n/m2

ฉ.น้ำแข็งหนา 10 มม.

กรัมหิมะตก 1-4 วัน – 30 ซม.

ชม.ระดับความสูงของไซต์ 0-1400m ASL

ผม.ปริมาณน้ำฝนเฉลี่ยต่อปี 40 ซม. ในช่วงเดือนพฤศจิกายน–เมษายน

เจความชื้นสัมพัทธ์ในช่วง 30 ถึง 60%

เคจำนวนพายุฝนฟ้าคะนองเฉลี่ย 15 วัน/ปี

ล.ลมที่พัดในฤดูหนาวเฉลี่ยต่อวันประมาณ 5-8 ม./วินาที โดยมีลมกระโชกแรงสูงสุด 30 ม./วินาที

ม.ลมฤดูร้อนเฉลี่ยในช่วงบ่าย 10-13 ม./วินาที ในช่วงเช้าโดยทั่วไปเบาบางและแปรปรวน ลมกระโชกแรงสูงสุด 30 ม./วินาที


2.คำอธิบายสัญญาทั่วไป: ผู้ซื้อจะใช้เสาเหล็กท่อที่จัดหาให้ภายใต้สัญญานี้เพื่อรองรับการบรรทุกแรงดันต่ำ, ตัวนำเครือข่ายไฟฟ้าเหนือศีรษะ
3.มาตรฐานที่ใช้บังคับที่จะต้องปฏิบัติตามข้อกำหนดขั้นต่ำตามมาตรฐาน BS EN 10255/2004 และ astma53/ a53m-2012 สำหรับเสาขนาด 9 เมตร , 9 เมตร
4. ปราศจากตำหนิ : เสาต้องเรียบร้อยดี สะอาด ปราศจากอันตราย

• ข้อบกพร่องของพื้นผิวให้ตัดปลายเสาเป็นเหลี่ยมเสาต้องตรง
• เรียบและเป็นทรงกระบอก


5.1 การทดสอบการโก่งตัว
เสาแต่ละต้นต้องค้ำให้แน่นโดยให้ห่างจากปลายก้นเท่ากับความลึกที่จะปักลงดินจากนั้นจะต้องโหลดเป็นคานรับน้ำหนักและโหลดการโก่งตัวที่เหมาะสมของโต๊ะที่มุมฉากของแกนเสา 30 ซม. จากยอดเสาสูงสุด 9 ม. (โดยรวม) และ 60 ซม. จากด้านบนสำหรับเสาที่สูงกว่า 9 ม. ( โดยรวม).เพื่อความสะดวกในการทดสอบ อาจยึดเสาในแนวนอนและโหลดในแนวตั้งการโก่งตัวชั่วคราวเนื่องจากโหลดที่จุดโหลดต้องไม่เกิน 157.5 มม.
5.2 การทดสอบชุดถาวร
การทดสอบนี้จะต้องดำเนินการทันทีหลังจากการทดสอบการโก่งตัวหลังจากการโหลดที่เหมาะสมตามที่ระบุในตารางที่ 1 ชุดถาวรที่วัดจากตำแหน่งศูนย์หลังจากปล่อยโหลดที่เหมาะสม ณ จุดที่ใช้โหลดต้องไม่เกิน 13 มม.
5.3 การทดสอบการตก
การทดสอบให้ทำในกรณีเสาย้อยให้ทิ้งเสาในแนวดิ่งโดยให้ปลายก้น (ปลายล่าง) ลง สามครั้งติดต่อกันจากความสูง 2 ม. บนบล็อกไม้เนื้อแข็งหนา 150 มม. ที่วางบนฐานคอนกรีตเสาจะต้องไม่แสดงอาการเหลื่อมหรือคลายตัวของข้อต่อบทที่ 2 ข้อกำหนดทางเทคนิคสำหรับสาย 11kv 2-4 GSEEP/W/ICB-03 2073/74-03
5.4 หากเสาที่เลือกไว้ไม่ผ่านการทดสอบใด ๆ ที่ระบุไว้ข้างต้นอีกสองเสาให้เลือกสำหรับการทดสอบจากล็อตเดียวกันในส่วนที่เกี่ยวกับความล้มเหลวแต่ละครั้งหากเสาเพิ่มเติมทั้งสองนี้ล้มเหลว ให้ถือว่าวัสดุทดสอบที่แสดงโดยตัวอย่างทดสอบไม่เป็นไปตามข้อกำหนดเหล่านี้

6.0 โครงการประกันคุณภาพ
ควบคู่ไปกับการเสนอราคา ผู้เสนอราคาจะต้องจัดทำโปรแกรมการประกันคุณภาพของผู้ผลิต ซึ่งรวมถึงระบบคุณภาพและแผนคุณภาพ ซึ่งจะรวมถึงข้อมูลอื่น ๆ เพื่อให้เป็นไปตามข้อกำหนดต่อไปนี้ ความล้มเหลวในการเสนอราคาจะต้องรับผิดชอบต่อการปฏิเสธ
ผม.โครงสร้างขององค์กร
ii.หน้าที่และความรับผิดชอบที่มอบหมายให้กับพนักงานในการดูแลคุณภาพของงาน
สาม.ระบบการจัดซื้อ การรับ การจัดส่ง และการตรวจสอบวัสดุ
iv.ระบบประกันคุณภาพฝีมือแรงงาน
v. ข้อตกลงการประกันคุณภาพจะต้องเป็นไปตามข้อกำหนดที่เกี่ยวข้องของ ISO9001:2000;
vi.คำสั่งแสดงรายชื่อวัตถุดิบที่สำคัญ ชื่อผู้ผลิตวัตถุดิบ รายชื่อมาตรฐานที่ทดสอบวัตถุดิบ รายชื่อการทดสอบที่ดำเนินการตามปกติกับวัตถุดิบ
ปกเกล้ารายชื่อโรงงานผลิตที่มีพร้อมเอกสารประกอบ
viii.รายชื่อพื้นที่ในกระบวนการผลิต ซึ่งโดยปกติจะมีการตรวจสอบตามขั้นตอนเพื่อควบคุมคุณภาพและรายละเอียดของการทดสอบและการตรวจสอบดังกล่าว
ทรงเครื่องรายชื่ออุปกรณ์ทดสอบที่มีจำหน่ายกับผู้ผลิตสำหรับการทดสอบขั้นสุดท้ายของอุปกรณ์ที่ระบุและข้อจำกัดของโรงงานทดสอบ (ถ้ามี) โดยพิจารณาจากประเภท การทดสอบพิเศษ การยอมรับ และการทดสอบตามปกติที่ระบุไว้ในมาตรฐานที่เกี่ยวข้อง

7. เอกสารประกอบการเสนอราคา
7.1 ผู้เสนอราคาจะต้องจัดเตรียมสำเนาที่ชัดเจนสอง (2) ฉบับของมาตรฐานที่ใช้บังคับสำหรับการเลือกท่อเหล็กและมาตรฐานใด ๆ ที่ตามมาในการผลิตและการทดสอบเสาที่เสนอ
7.2 ผู้เสนอราคาจะต้องจัดทำรายละเอียดและรับรองแบบแสดงขนาดเสาแต่ละประเภท
7.3 สำเนาการทดสอบทุกประเภทที่ได้รับการรับรองชัดเจนสองชุด (2) ชุดที่ทำกับเสาประเภทเดียวกันและภาระงานที่คล้ายกัน มิฉะนั้นข้อเสนอเสนอราคาจะถูกปฏิเสธการทดสอบประเภทต้องดำเนินการในห้องปฏิบัติการทดสอบระดับชาติหรือนานาชาติที่เป็นที่ยอมรับหรือห้องปฏิบัติการทดสอบอิสระอื่นที่ไม่ใช่ผู้ผลิต
7.4 คำอธิบายรายละเอียดทีละข้อ ระบุความสอดคล้องและส่วนเบี่ยงเบน ถ้ามี
7.5 ข้อมูล ภาพวาด แค็ตตาล็อก และเอกสารทางเทคนิคอื่น ๆ ทั้งหมดจะต้องผูกพันแยกต่างหากจากเอกสารการเสนอราคา
บทที่ 2 ข้อกำหนดทางเทคนิคสำหรับสาย 11kv 2-5
GSEEP/W/ICB-03 2073/74-03
