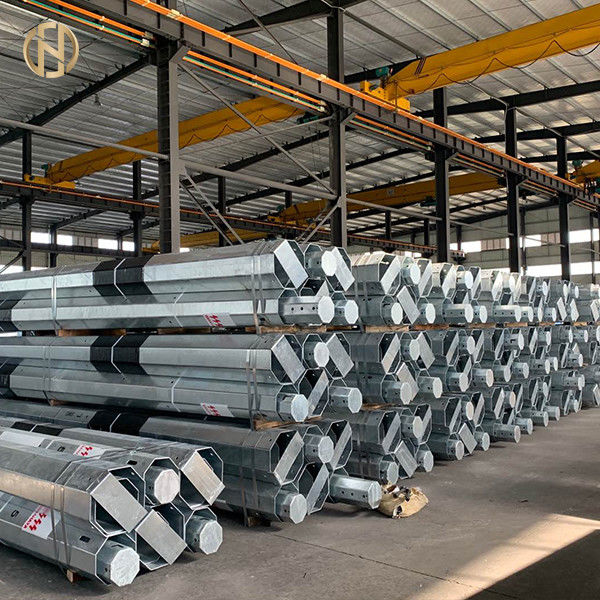

12M Swaged Tubular Pole ทนทานสำหรับสายไฟฟ้าค่าใช้จ่าย 11KV หรือ 33KV

                                เสาท่อ Swaged 12M ทนทานสำหรับสายไฟฟ้าเหนือศีรษะ 11KV หรือ 33KV



1 ขอบเขต

1.1 ข้อกำหนดนี้ครอบคลุมถึงการออกแบบ การประดิษฐ์ การทดสอบ และการจัดหาเหล็กกล้าท่อ

เสาที่ใช้กันทั่วไปในสายไฟฟ้าเหนือศีรษะ

2. ทั่วไป

เสาเหล็กจะต้องถูกประดิษฐ์ขึ้นตามความยาวและความแข็งแรงหลายประการตามที่ระบุใน

ตารางที่ 1 ที่มีอยู่ในที่นี้

2.1 เสาท่อเหล็กต้องผลิตโดยบริษัทที่ได้รับการรับรองคุณภาพ

มาตราฐาน ISO 9001:2000หมายเลขการรับรอง ISO 9001 ชื่อของ

ผู้มีอำนาจอนุมัติพร้อมที่อยู่ติดต่อและโทรศัพท์และแฟกซ์

จะต้องระบุตัวเลขด้วยผู้เสนอราคาจะต้องแนบสำเนา ISO 9001

ใบรับรองพร้อมใบเสนอราคา

3. คำอธิบาย

3.1 เสาเหล็กจะต้องเป็นแบบหยักและต้องประกอบด้วยสาม (3) แยก

ความยาวของท่อเหล็กแกว่งไปที่ข้อต่อสองข้อเพื่อสร้างเสาอย่างไรก็ตาม มี

คือจำนวนเสาบางตัวตามราคาและกำหนดส่งของซึ่ง

ต้องเป็นแบบพับปริมาณของเสาพับดังกล่าวจะต้องแจ้งที่

เวลาของสัญญา

3.2 ท่อเหล็กที่ใช้ในการผลิตเสาต้องเป็นเหล็กกล้าของกระบวนการใด ๆ ที่ได้รับอนุมัติ

รับแรงดึงต่ำสุด 42 กก./ตร.ม.มม. และสารเคมี

องค์ประกอบของกำมะถันไม่เกิน 0.06% และไม่เกิน 0.06%

ฟอสฟอรัส

3.3 เส้นผ่านศูนย์กลางของท่อและความหนาของผนังท่อที่แสดงในตารางที่ 1 สำหรับแต่ละความยาวของ

เสาคือขนาดขั้นต่ำที่ใช้ในการผลิตเสาแต่ละความยาวมันจะเป็น

ความรับผิดชอบของผู้ประมูลในการพิจารณาความเพียงพอของท่อส่วนประกอบ

แสดงว่าบรรทุกได้ต่อเนื่องอย่างไรก็ตาม ไม่ว่าในกรณีใด เส้นผ่านศูนย์กลางของท่อและ

ความหนาของผนังสำหรับท่อส่วนประกอบใด ๆ น้อยกว่าค่าที่แสดงในตารางที่ 1

3.4 เสาท่อต้องทำจากท่อเชื่อม มัดและต่อเข้าด้วยกัน

ขอบบนของรอยต่อแต่ละข้อจะต้องทำมุมประมาณ 45 องศา

เสาเหล็กจะต้องประกอบด้วยสามส่วนของเส้นผ่านศูนย์กลางที่ลดลงและ

ความหนาและความยาวของเสาขั้นต่ำ ให้เป็นไปตามตารางที่ 1

3.5 ท่อทั้งหมดที่ขึ้นรูปชิ้นส่วนของส่วนรองรับข้างต้นต้องทำจากฉนวนร้อน

เหล็กกล้าไร้ตะเข็บหรือเชื่อมต่อเนื่องตามมาตรฐาน BS 6323 หรือเทียบเท่า

มาตรฐานที่บังคับใช้

บทที่ 2 ข้อกำหนดทางเทคนิคสำหรับสาย 11kv 2-2

GSEEP/W/ICB-03 2073/74-03

3.6 เสาทั้งท่อนต้องอาบสังกะสีโดยเคลือบน้ำหนักขั้นต่ำ coating

ไม่น้อยกว่า 460 กรัม/-ตร.ม.เมตรภายในและภายนอก

3.7 แต่ละเสาจะต้องมีแผ่นเหล็กหนาอย่างน้อย 3 มม

เชื่อมกับส่วนท้ายของส่วนแผ่นด้านบนจะต้องไม่ยื่นออกมาเกิน

ปริมณฑลของส่วนบนแต่ละเสาจะต้องมีฐานเชื่อมด้วย

แผ่นเชื่อมที่ด้านล่างของเสา

3.8 จะต้องเจาะเสาตามแบบการเจาะที่กำหนดไว้ใน

รูป.รูทั้งหมดจะต้องมีขนาดเส้นผ่านศูนย์กลาง 18 มม.อย่างไรก็ตามผู้ผลิตจะต้องได้รับ

อนุมัติแบบเจาะก่อนผลิตเสาแต่ละขั้วจะต้องเป็น

ทำเครื่องหมายด้วยความยาวที่เหมาะสมดังแสดงในรูป

3.9 เสาชนิดพับจะต้องประดิษฐ์ในลักษณะที่ส่วนชิ้น

สามารถบรรทุกไปที่ไซต์และติดตั้งบนไซต์ได้ส่วนเสาด้านบนจะ

มีหน้าแปลนและส่วนใต้ต้องคาบเกี่ยวกันยาว 25 ซม. ดังภาพ

ในแผนภาพจะต้องเจาะเสาในลักษณะที่ส่วนอยู่ด้านบน

สามารถยึดส่วนใต้ได้อย่างปลอดภัยโดยใช้สลักเกลียวสองตัวขนาด 5/8 "x 7" ที่ 90 องศา

ซึ่งกันและกันข้อต่อสองข้อดังกล่าวเป็นเสาที่สมบูรณ์ของสามส่วนดังแสดงในรูปที่

2 และ 3

3.10 ขนาดของแผ่นฐานต้องเป็นไปตามมาตรฐานที่ใช้บังคับ

4 ความอดทน

4.1 ต้องรักษาความคลาดเคลื่อนดังต่อไปนี้:

ก) ความคลาดเคลื่อนของเส้นผ่านศูนย์กลาง: ไม่เกี่ยวข้อง

b) ความคลาดเคลื่อนต่อน้ำหนัก: ไม่เกี่ยวข้อง

c) ความคลาดเคลื่อนของความหนา: ไม่เกี่ยวข้อง

จ) ความตรง: เสาที่ทำเสร็จแล้วจะต้องไม่ตรง straight

โดยสูงกว่า 1/600 ของความสูง

5. การทดสอบ

5.1.ให้ดำเนินการทดสอบต่อไปนี้สำหรับเสาที่ตกแต่งไว้การทดสอบทั้งหมดจะเป็น

รายงานผลการทดสอบที่มีเอกสารครบถ้วนและได้รับการรับรองจะต้องจัดเตรียมให้กับ NEA

การทดสอบแรงดึงและการวิเคราะห์ทางเคมีสำหรับกำมะถันและฟอสฟอรัส

ข.การทดสอบการโก่งตัว

ค.การทดสอบชุดถาวร

ง.การทดสอบการตก

บทที่ 2 ข้อกำหนดทางเทคนิคสำหรับสาย 11kv 2-3

GSEEP/W/ICB-03 2073/74-03

5.2 จำนวนขั้วที่เลือกสำหรับการทดสอบแรงดึงและการวิเคราะห์ทางเคมีสำหรับ

กำมะถันและฟอสฟอรัสให้ดังต่อไปนี้:

ขนาดล็อต จำนวนเสา

มากถึง 500 1

501 ถึง 1,000 2

1001 ถึง 2000 3

2001 ถึง 3000 4

3001 ขึ้นไป 5

5.3 จำนวนขั้วที่เลือกหรือทดสอบการโก่งตัว การทดสอบชุดถาวรและการตก

การทดสอบจะต้องเป็นดังนี้:

ขนาดล็อต จำนวนเสา

มากถึง 500 5

501 ถึง 1,000 8

1001 ถึง 2000 13

2001 ถึง 3000 18

3001 ขึ้นไป 20

การทดสอบการโก่งตัว การทดสอบชุดถาวร และการทดสอบการตกจะต้องดำเนินการใน

ต่อเนื่องกันในแต่ละเสาที่เลือก



การกำหนด IS ความยาวโดยรวม	410SP- 52 11 เดือน				410 SP-43 10 นาที		410 SP-31 9 นาที		410 SP-13 8 เดือน
ความลึกของการปลูกม	1.8				1.8		1.5		1.5
ส่วน:
ความยาวม ด้านบน (h1)	2.7				2.4		2		1.75
กลาง (h2)	2.7				2.4		2		1.75
ด้านล่าง (h3)	5.6				5.2		5		4.50
เส้นผ่านศูนย์กลางภายนอก mm ด้านบน (h1)	114.3				114.3		114.3		88.9
กลาง (h2)	139.7				139.7		139.7		114.3
ด้านล่าง (h3)	165.1				165.1		165.1		139.7
ความหนา mm
ด้านบน (h1) 3.65 3.65
						3.65			3.25
กลาง (h2)		4.5		4.5		4.5			3.65
ด้านล่าง (h3)		4.5		4.5		4.5			4.5
น้ำหนักโดยประมาณกก.		175		160		147			101
ภาระที่ทำให้หมดอำนาจ, kgf		307		348		367			301
แอพลิเคชันของโหลดจาก ด้านบนของเสา m		0.6		0.6		0.3			0.3
