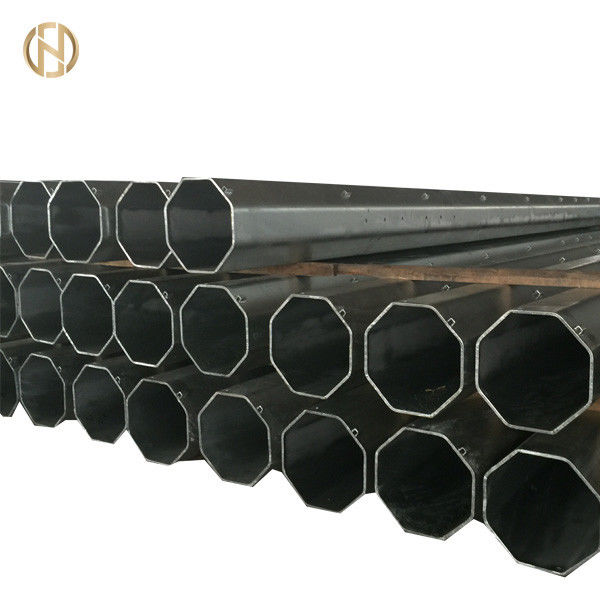

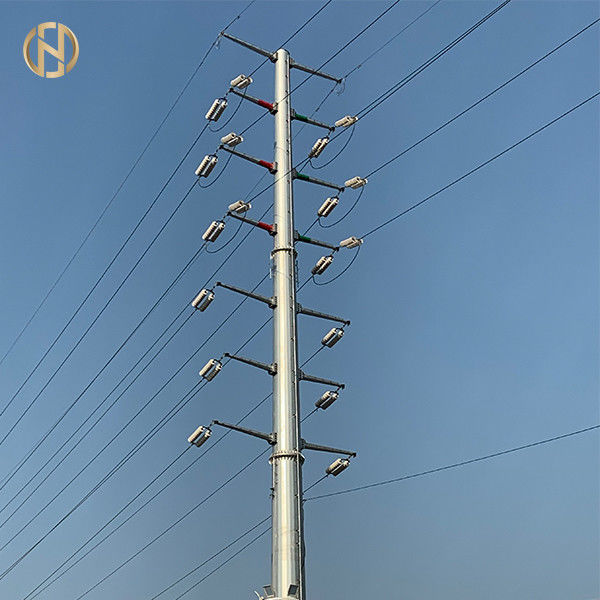

เสาไฟฟ้าเหล็กยูทิลิตี้ 33KV 18m พร้อมฉนวนและตัวนำ

                            เสาไฟฟ้าเหล็ก 33kv 18m เสาเหล็กยูทิลิตี้พร้อมฉนวนและตัวนำ

ข้อมูลจำเพาะเหล่านี้ครอบคลุมถึงการออกแบบ วิศวกรรม การผลิต การประกอบ การทดสอบที่งานของผู้ผลิตก่อนส่งเสาเหล็ก การประกอบแบบครอสอาร์ม ชุดผู้ชาย แผ่นอันตราย ชุดสายดินสไปค์ GI สำหรับสายขั้วเดี่ยว 33kV ระบบกันสะเทือนและข้อต่อความตึงที่เหมาะสำหรับตัวนำ AAC สำหรับใช้กับ 3 เฟส 50 เฮิร์ตซ์ สายโสหุ้ย 33kV ที่ต่อลงดินอย่างแน่นหนา

• การออกแบบและฝีมือการผลิตจะต้องสอดคล้องกับแนวปฏิบัติทางวิศวกรรมที่ดีที่สุดเพื่อให้มั่นใจถึงประสิทธิภาพที่น่าพอใจตลอดอายุการใช้งาน
• วัสดุและอุปกรณ์ใด ๆ ที่ไม่ได้ระบุไว้โดยเฉพาะในข้อกำหนดนี้ แต่จำเป็นสำหรับการทำงานที่น่าพอใจของอุปกรณ์จะถือว่ารวมอยู่ด้วย เว้นแต่จะได้รับการยกเว้นโดยเฉพาะและจะต้องจัดหาให้โดยไม่มีค่าใช้จ่ายเพิ่มเติมใดๆส่วนประกอบที่มีพิกัดเหมือนกันจะต้องใช้แทนกันได้ผู้เสนอราคาต้องจัดเตรียมสิ่งอำนวยความสะดวกในการทดสอบที่มีอยู่ในโรงงานของผู้ผลิต

เมื่อใดก็ตามที่มีความแตกต่างในมาตรฐาน ให้ใช้เกณฑ์ที่เข้มงวดที่สุด

3.0 วัสดุ, การก่อสร้างรายละเอียดและทักษะฝีมือ

• วัสดุที่ใช้ในการผลิตอุปกรณ์ทั้งหมดจะต้องใหม่และมีคุณภาพดีที่สุดและเป็นประเภทที่เหมาะสมที่สุดสำหรับประสิทธิภาพการทำงานภายใต้เงื่อนไขที่กำหนด
• เหล็กที่ใช้ในการผลิตอุปกรณ์ต่างๆ ต้องเป็นไปตามข้อกำหนดทั่วไปเกี่ยวกับการจัดหาวัสดุตามมาตรฐานสากลที่เกี่ยวข้อง
• วัสดุที่วิเคราะห์ตามมาตรฐาน ISO 13520:2015 หรือมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้องจะต้องไม่แสดงปริมาณกำมะถันและฟอสฟอรัสมากกว่า 0.060% แต่ละรายการ
• อุปกรณ์ต้องเรียบร้อยดี สะอาด และปราศจากข้อบกพร่องของพื้นผิวที่เป็นอันตรายปลายเสาเหล็ก ส่วนมุม ฯลฯ ให้ตัดเป็นสี่เหลี่ยมจัตุรัสและให้ตรง
• สลักเกลียว น็อตและแหวนรองแพ็ค และลวดสลิงและลวดป้องกันแขนไขว้จะต้องชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน ISO 1461:2009 (en) หรือมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้องคุณภาพของสังกะสีต้องมีอย่างน้อย Zn 98 เกรดตามที่ระบุใน ISO 752: 2004การเคลือบสังกะสีจะต้องยึดติด เรียบ สว่างพอสมควร ต่อเนื่อง และปราศจากความไม่สมบูรณ์และการไหล เถ้าและขี้เถ้า การรวมตัว เกล็ดและจุดดำ สิว ก้อนเนื้อและการวิ่ง
• เสาเหล็กจะต้องชุบสังกะสีแบบจุ่มร้อนด้วยความหนาขั้นต่ำ 125 ไมครอนของการเคลือบสังกะสีและแผ่นฐานเหล็กที่มีความหนาขั้นต่ำ 125 ไมครอนของการเคลือบสังกะสีโดยทั่วไปตามมาตรฐาน ASTM A123 และผ่านการทดสอบตามมาตรฐานสากลที่เกี่ยวข้อง
• บทความต้องทนต่อการตกอย่างน้อย 4 ครั้งในระยะเวลาหนึ่งนาทีความสม่ำเสมอของการเคลือบสังกะสีจะต้องกำหนดโดยการทดสอบ preece ตามที่กำหนดใน ASTM A123
• อุปกรณ์แขวนและปรับความตึงจะต้องทำจากอลูมิเนียมอัลลอยด์ และน็อตและสลักเกลียวทั้งหมดจะต้องทำจากเหล็กชุบสังกะสีแบบจุ่มร้อนที่มีความหนาขั้นต่ำของการเคลือบสังกะสี 85 ไมครอนตามมาตรฐาน ISO 10684: 2004 (en) ส่วนที่ XIII หรือมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้อง

4.0 ข้อกำหนดทางเทคนิคเฉพาะของอุปกรณ์ต่างๆ

4.1 เหล็ก เสา

ผู้ซื้ออาจใช้ดุลยพินิจในการจัดหาข้อมูลการออกแบบและการผลิตของเสาหนึ่งประเภทหรือมากกว่าที่จำเป็นสำหรับการประดิษฐ์และการทดสอบเสาโดยซัพพลายเออร์หรืออาจขอให้ผู้เสนอราคาออกแบบเสาที่เหมาะสมที่สุดและในกรณีนั้นให้ส่งการออกแบบโดยละเอียด การคำนวณใน 'รูปแบบ excel' สำหรับตรวจสอบและทบทวนโดยนายจ้าง

การออกแบบเสาจะต้องดำเนินการและตรวจสอบโดยเฉพาะอย่างยิ่งตาม ASCE Manual- 72 / SEI - 48- 05 หรือมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้องจะต้องเจาะเสาล่วงหน้าและจัดส่งให้พร้อมฝาปิดบนเสาและแผ่นฐาน

4.1.1 เฉพาะเจาะจง ก่อสร้าง ความต้องการ

4.1.1.1 เสาจะต้องได้รับการออกแบบให้ทนต่อการรวมกันที่แย่ที่สุดที่เป็นไปได้ของการโหลดพร้อมกันของ

• แรงด้านข้างประกอบด้วยแรงลมบนตัวนำที่สัมพันธ์กับช่วงลม แรงลมบนฉนวน แรงลมบนเสา และแรงตึงของตัวนำสูงสุด
• โหลดแนวตั้งประกอบด้วยน้ำหนักตัวเองของเสา, น้ำหนักของตัวนำ, ฉนวน, แขนขวาง, อุปกรณ์เพิ่มเติม, ผู้กำกับเส้นและแรงอัดเนื่องจากปฏิกิริยาของการเข้าพักที่ใดก็ตามที่เหมาะสม

4.1.1.2 เสาเหล็กสำหรับ HV (33 kV), HV / LV ที่ผสมแล้วจะต้องทำงานสำหรับประเภทและการใช้งานดังต่อไปนี้

• ผู้รับเหมาจะต้องส่งการออกแบบโดยละเอียดและการวาดภาพของเสาสำหรับสายส่ง 33kV ที่กล่าวมาข้างต้นเพื่อขออนุมัติจากลูกค้าและแนบภาพวาดตัวอย่างที่แสดงขนาดและการกำหนดค่า
• เสาจะต้องเป็นไปตามความยาวมิติและข้อกำหนดในการโหลดบนเสาตามพารามิเตอร์การออกแบบที่ระบุไว้ในข้อกำหนดนี้ขนาดข้ามแฟลตสำหรับด้านบนและด้านล่างของเสาทั้งหมดแสดงอยู่ในข้อกำหนด/ภาพวาดนี้เป็นการออกแบบที่ต้องการเพื่อใช้มิติเดียวสำหรับความยาวเสาแต่ละประเภท ตราบเท่าที่ตรงตามเกณฑ์การออกแบบและภาระงาน

4.1.1.5การทำงาน โหลด

โหลดใช้งานของเสาที่ระบุในที่นี้และกำหนดเป็นโหลดซึ่งเมื่อนำไปใช้ที่ด้านล่าง 250 มม. ด้านล่างจะทำให้เกิดความเค้นสูงสุดที่อนุญาตในเสาจะต้องทำเครื่องหมายที่เสาแต่ละอัน

• เสามาตรฐานต้องเหมาะสมกับการใช้งานที่ระบุตามพารามิเตอร์การออกแบบที่ระบุในตารางที่ 2, 3 และ 4
• แต่ละเสาจะต้องมีรูทะลุขนาดเส้นผ่านศูนย์กลาง 14 มม. ที่ความสูง 300 มม. เหนือความลึกของการปลูกสำหรับการต่อสายดินตำแหน่งของรูที่ความสูง 300 มม. ต้องได้รับการอนุมัติจากนายจ้างก่อนทำการผลิตเสา

4.1.1.11ออกแบบ พารามิเตอร์ และ ปัจจัย ของ ความปลอดภัย

ความคลาดเคลื่อน

ฉัน. ความยาว

ความคลาดเคลื่อนของความยาวจะเป็นดังนี้:

เสาสำเร็จรูปต้องไม่ตรงเกิน 1/600 ของความยาว

ความทนทานต่อการรีดและการตัดสำหรับผลิตภัณฑ์เหล็กแผ่นรีดร้อนต้องเป็นไปตามมาตรฐานสากลที่เกี่ยวข้อง
