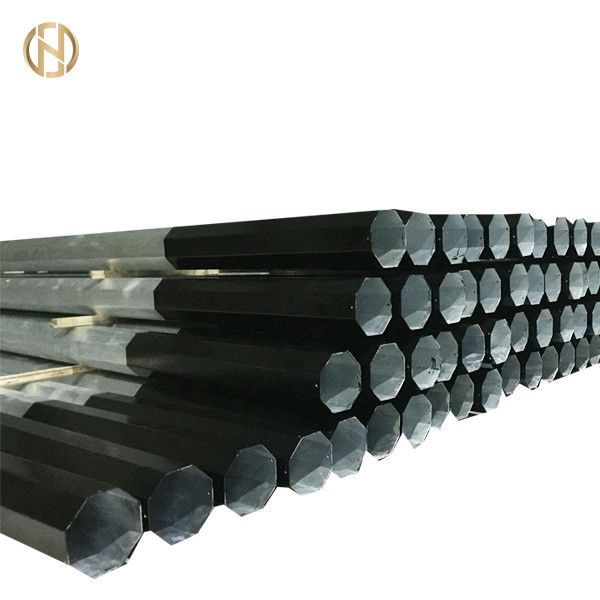

69KV เสาเหล็กโลหะ ASTM A 123 จุ่มร้อนชุบสังกะสีความทนทานสูง

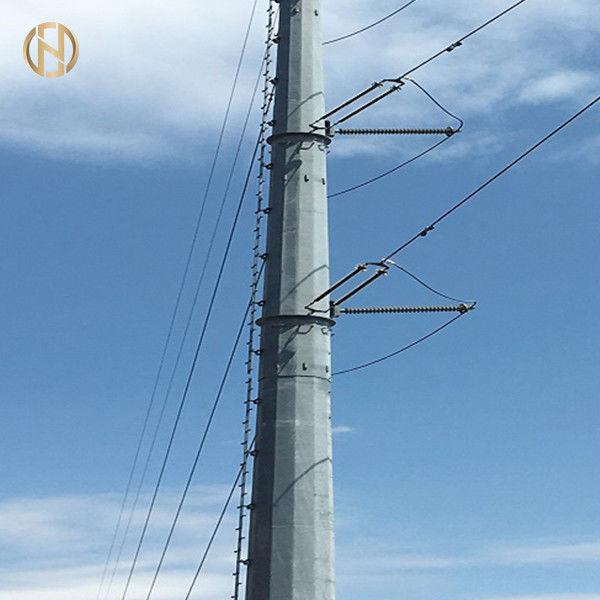

                              69kv เสาเหล็กยูทิลิตี้ ASTM A 123 ชุบสังกะสีแบบจุ่มร้อน

1.0 ขอบเขต


ข้อมูลจำเพาะเหล่านี้ครอบคลุมถึงการออกแบบ วิศวกรรม การผลิต การประกอบ การทดสอบที่งานของผู้ผลิตก่อนที่จะส่งเสาเหล็ก การประกอบแบบครอสอาร์ม ชุดผู้ชาย แผ่นอันตราย ชุดสายดินสไปค์ GI สำหรับสายขั้วเดี่ยว 33kV ระบบกันสะเทือนและข้อต่อความตึงที่เหมาะสำหรับตัวนำ AAC สำหรับใช้กับ 3 เฟส 50 เฮิร์ตซ์ สายโสหุ้ย 33kV ที่ต่อลงดินอย่างแน่นหนา

• การออกแบบและฝีมือการผลิตจะต้องสอดคล้องกับแนวปฏิบัติทางวิศวกรรมที่ดีที่สุดเพื่อให้มั่นใจถึงประสิทธิภาพที่น่าพอใจตลอดอายุการใช้งาน
• วัสดุและอุปกรณ์ใด ๆ ที่ไม่ได้ระบุไว้โดยเฉพาะในข้อกำหนดนี้ แต่จำเป็นสำหรับการทำงานที่น่าพอใจของอุปกรณ์จะถือว่ารวมอยู่ด้วย เว้นแต่จะได้รับการยกเว้นโดยเฉพาะและจะต้องจัดหาให้โดยไม่มีค่าใช้จ่ายเพิ่มเติมใดๆส่วนประกอบที่มีพิกัดเหมือนกันจะต้องใช้แทนกันได้ผู้เสนอราคาต้องจัดเตรียมสิ่งอำนวยความสะดวกในการทดสอบที่มีอยู่ในโรงงานของผู้ผลิต


เมื่อใดก็ตามที่มีความแตกต่างในมาตรฐาน ให้ใช้เกณฑ์ที่เข้มงวดที่สุด


3.0 วัสดุ การก่อสร้าง รายละเอียดและ ทักษะฝีมือ

• วัสดุที่ใช้ในการผลิตอุปกรณ์ทั้งหมดจะต้องใหม่และมีคุณภาพดีที่สุดและเป็นประเภทที่เหมาะสมที่สุดสำหรับประสิทธิภาพการทำงานภายใต้เงื่อนไขที่กำหนด
• เหล็กที่ใช้ในการผลิตอุปกรณ์ต่างๆ ต้องเป็นไปตามข้อกำหนดทั่วไปเกี่ยวกับการจัดหาวัสดุตามมาตรฐานสากลที่เกี่ยวข้อง
• วัสดุที่วิเคราะห์ตามมาตรฐาน ISO 13520:2015 หรือมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้องจะต้องไม่แสดงปริมาณกำมะถันและฟอสฟอรัสมากกว่า 0.060% แต่ละรายการ
• อุปกรณ์ต้องเรียบร้อยดี สะอาด และปราศจากข้อบกพร่องของพื้นผิวที่เป็นอันตรายปลายเสาเหล็ก ส่วนมุม ฯลฯ ให้ตัดเป็นสี่เหลี่ยมจัตุรัสและให้ตรง
• สลักเกลียว น็อตและแหวนรองแพ็ค และลวดสลิงและลวดป้องกันแขนไขว้จะต้องชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน ISO 1461:2009 (en) หรือมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้องคุณภาพของสังกะสีต้องมีอย่างน้อย Zn 98 เกรดตามที่ระบุใน ISO 752: 2004การเคลือบสังกะสีจะต้องยึดติด เรียบ สว่างพอสมควร ต่อเนื่องและปราศจากความไม่สมบูรณ์และการไหล เถ้าและขี้เถ้า การรวมตัว เกล็ดและจุดดำ สิว ก้อนเนื้อและการวิ่ง
• เสาเหล็กจะต้องชุบสังกะสีแบบจุ่มร้อนที่มีความหนาขั้นต่ำ 125 ไมครอนของการเคลือบสังกะสีและแผ่นฐานเหล็กที่มีความหนาขั้นต่ำ 125 ไมครอนของการเคลือบสังกะสีโดยทั่วไปตาม ASTM A123 และผ่านการทดสอบตามมาตรฐานสากลที่เกี่ยวข้อง
• บทความต้องทนต่อการตกอย่างน้อย 4 ครั้งในระยะเวลาหนึ่งนาทีความสม่ำเสมอของการเคลือบสังกะสีจะต้องกำหนดโดยการทดสอบ preece ตามที่กำหนดใน ASTM A123
• อุปกรณ์แขวนและปรับความตึงจะต้องทำจากอลูมิเนียมอัลลอยด์ และน็อตและสลักเกลียวทั้งหมดจะต้องทำจากเหล็กชุบสังกะสีแบบจุ่มร้อนที่มีความหนาขั้นต่ำของการเคลือบสังกะสี 85 ไมครอนตามมาตรฐาน ISO 10684: 2004 (en) ส่วนที่ XIII หรือมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้อง

4.1.1.11 ออกแบบ พารามิเตอร์ และ ปัจจัย ของ ความปลอดภัย



ความคลาดเคลื่อน


ผม. ความยาว

ความคลาดเคลื่อนของความยาวจะเป็นดังนี้:


เสาสำเร็จรูปต้องไม่ตรงเกิน 1/600 ของความยาว


ความทนทานต่อการรีดและการตัดสำหรับผลิตภัณฑ์เหล็กแผ่นรีดร้อนต้องเป็นไปตามมาตรฐานสากลที่เกี่ยวข้อง
