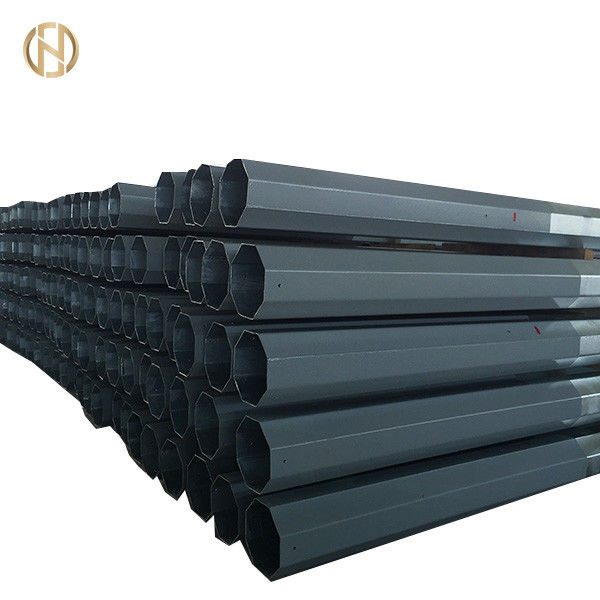

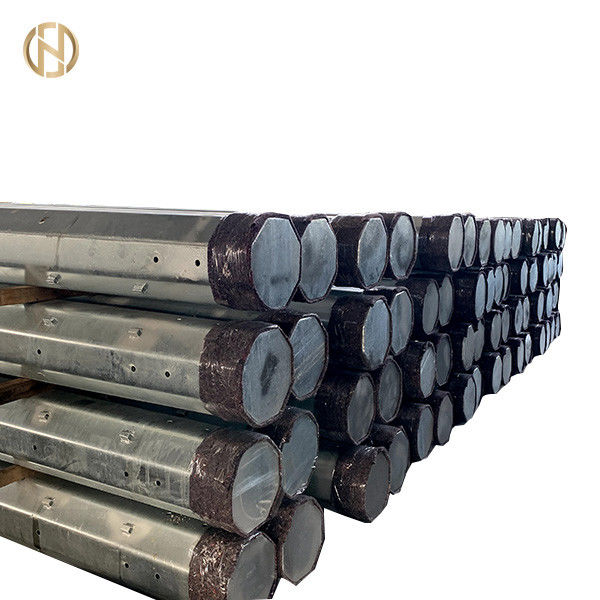

33KV 11m 12m เหล็กเสาไฟฟ้าพลังงาน Class 4 ฝังโดยตรงประเภททนต่อแผ่นดินไหว

33kv 11m 12m เสาเหล็กอรรถประโยชน์, ชั้น 4, ชนิดฝังโดยตรง

1.0 ขอบเขต

ข้อมูลจำเพาะเหล่านี้ครอบคลุมถึงการออกแบบวิศวกรรมการผลิตการประกอบการทดสอบที่งานของผู้ผลิตก่อนที่จะส่งเสาเหล็กชุดประกอบข้ามแขนชุดคนจานอันตรายชุดดิน GI ขัดขวางสำหรับ 33kV สายขั้วเดี่ยวระงับและความตึงเครียดฟิตติ้งเหมาะสำหรับตัวนำ AAC สำหรับการใช้งานบนเฟส 3, 50 Hz, 33kV โอเวอร์เฮดบนดิน

• การออกแบบและฝีมือการผลิตจะต้องเป็นไปตามแนวทางปฏิบัติด้านวิศวกรรมที่ดีที่สุดเพื่อให้มั่นใจถึงประสิทธิภาพที่น่าพึงพอใจตลอดอายุการใช้งาน
• Any material and equipment not specifically stated in this specification but which are necessary for satisfactory operation of the equipment shall be deemed to be included unless specifically excluded and shall be supplied without any extra cost. วัสดุและอุปกรณ์ใด ๆ ที่ไม่ได้ระบุไว้โดยเฉพาะในข้อกำหนดนี้ แต่มีความจำเป็นสำหรับการใช้งานที่น่าพอใจของอุปกรณ์ให้ถือว่ารวมอยู่ด้วยเว้นแต่จะได้รับการยกเว้นเป็นพิเศษและจะจัดหาโดยไม่มีค่าใช้จ่ายเพิ่มเติม Components having identical rating shall be interchangeable. ส่วนประกอบที่มีคะแนนเท่ากันจะสามารถใช้แทนกันได้ The bidder has to furnish the testing facilities available at the manufacturer's works. ผู้ชนะการประมูลจะต้องจัดหาสิ่งอำนวยความสะดวกการทดสอบที่มีอยู่ในงานของผู้ผลิต

2.0 มาตรฐาน

เสาเหล็กชุดประกอบข้ามแขนชุดประกอบข้ามและแขนป้องกันเสาชุดคนชุดดิน ฯลฯ จะต้องสอดคล้องกับมาตรฐาน IEC ที่เกี่ยวข้องและอื่น ๆ เทียบเท่ามาตรฐานสากลที่ยอมรับที่เป็นกลาง (ตามที่แก้ไขเพิ่มเติมจนถึงปัจจุบัน) ที่ใช้ด้านล่าง วัสดุและกระบวนการที่ใช้ในการผลิตอุปกรณ์เหล่านี้:

เมื่อใดก็ตามที่มีความแตกต่างในมาตรฐานเกณฑ์ที่เข้มงวดที่สุดจะถูกนำไปใช้

3.0 วัสดุ ก่อสร้าง รายละเอียดและ ทักษะฝีมือ

• วัสดุที่ใช้ในการผลิตอุปกรณ์ทั้งหมดจะต้องมีคุณภาพใหม่และดีที่สุดและคลาสที่เหมาะสมที่สุดสำหรับการทำงานภายใต้เงื่อนไขที่กำหนด
• เหล็กที่ใช้สำหรับการผลิตอุปกรณ์ต่าง ๆ จะต้องสอดคล้องกับข้อกำหนดทั่วไปที่เกี่ยวข้องกับการจัดหาวัสดุที่ทำในมาตรฐานสากลที่เกี่ยวข้อง
• วัสดุที่วิเคราะห์ตามมาตรฐาน ISO 13520: 2015 หรือมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้องจะต้องไม่แสดงปริมาณกำมะถันและฟอสฟอรัสมากกว่า 0.060% ต่อชิ้น
• Equipment shall be well-finished, clean and free from harmful surface defects. อุปกรณ์จะต้องเสร็จสมบูรณ์สะอาดและปราศจากข้อบกพร่องที่เป็นอันตรายต่อพื้นผิว Ends of steel poles, angle sections etc. shall be cut square and shall be straight. จุดสิ้นสุดของเสาเหล็กส่วนมุม ฯลฯ จะต้องถูกตัดสี่เหลี่ยมและจะต้องตรง
• The bolts, nuts & pack washers and guy wire strand & cross arm guard wire shall be hot dip galvanized as per ISO 1461:2009(en) or other relevant international standards. เครื่องซักผ้าสลักเกลียวถั่วและแพ็คและลวดพันเกลียวลวดและลวดหุ้มแขนข้ามจะต้องชุบสังกะสีแบบร้อนตามมาตรฐาน ISO 1461: 2009 (en) หรือมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้อง The quality of zinc shall be at least Zn 98 grade specified in ISO 752:2004. คุณภาพของสังกะสีจะต้องเป็นเกรด Zn 98 อย่างน้อยที่ระบุไว้ใน ISO 752: 2004 The zinc coating shall be adherent, smooth, reasonably bright, continuous and free from such imperfections and flux, ash and dross, inclusions, flake and black spot, pimples, lumpiness and runs. การเคลือบสังกะสีจะต้องเป็นไปอย่างสม่ำเสมอเรียบเนียนมีเหตุผลสดใสต่อเนื่องและปราศจากความไม่สมบูรณ์เช่นฟลักซ์เถ้าและขี้ขยะรวมรอยเกล็ดและจุดด่างดำสิวก้อนและการไหล
• เสาเหล็กจะต้องชุบสังกะสีแบบจุ่มร้อนที่มีความหนาอย่างน้อย 125 ไมครอนของการเคลือบสังกะสีและแผ่นฐานเหล็กที่มีความหนาขั้นต่ำ 125 ไมครอนของการเคลือบสังกะสีโดยทั่วไปตาม ASTM A123 และทดสอบตามมาตรฐานสากลที่เกี่ยวข้อง ..
• The articles shall withstand minimum 4 dips of one minute duration. บทความต้องทนอย่างน้อย 4 dips ของระยะเวลาหนึ่งนาที The uniformity of galvanized coating shall be determined by the preece test as prescribed in ASTM A123. ความสม่ำเสมอของการเคลือบสังกะสีจะถูกกำหนดโดยการทดสอบ preece ตามที่กำหนดใน ASTM A123
• อุปกรณ์กันสะเทือนและความตึงเครียดทำจากอลูมิเนียมอัลลอยด์และน็อตและสลักเกลียวทั้งหมดทำจากเหล็กชุบสังกะสีแบบจุ่มร้อนที่มีความหนาขั้นต่ำของการเคลือบสังกะสี 85 ไมครอนตามมาตรฐาน ISO 10684: 2004 (en) ส่วนที่สิบสามหรือมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้อง

4.0 ข้อกำหนดทางเทคนิคเฉพาะของอุปกรณ์ต่าง ๆ

4.1 เหล็ก โปแลนด์

ผู้ซื้ออาจใช้ดุลยพินิจในการจัดหาข้อมูลการออกแบบและการผลิตของเสาหนึ่งประเภทหรือมากกว่าที่จำเป็นสำหรับการผลิตและการทดสอบเสาโดยซัพพลายเออร์หรืออีกทางหนึ่งอาจขอให้ผู้ชนะการประมูลออกแบบเสาที่เหมาะสมที่สุดและในกรณีนั้น การคำนวณ 'รูปแบบ excel' เพื่อตรวจสอบและตรวจสอบโดยนายจ้าง

Design of Poles shall be worked out and checked preferably as per ASCE Manual- 72 / SEI - 48- 05 or other relevant international standards. การออกแบบเสาจะต้องทำงานและตรวจสอบให้ดีกว่าตามมาตรฐาน ASCE Manual- 72 / SEI - 48-05 หรือมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้อง Poles shall be pre-drilled and supplied complete with pole top cap and base plate. เสาจะต้องทำการเจาะล่วงหน้าและจัดหาให้พร้อมกับฝาปิดเสาและแผ่นฐาน

4.1.1 โดยเฉพาะ ก่อสร้าง ความต้องการ

4.1.1.1 เสาจะต้องได้รับการออกแบบให้ทนต่อการรวมกันที่แย่ที่สุดของการโหลดพร้อมกัน

• โหลดด้านข้างประกอบด้วยแรงลมจากตัวนำที่สอดคล้องกับแรงลมแรงลมของลูกถ้วยแรงลมที่ขั้วและแรงตึงตัวนำสูงสุด
• โหลดในแนวตั้งประกอบด้วยน้ำหนักของเสา, น้ำหนักของตัวนำ, ฉนวน, แขน, อุปกรณ์เพิ่มเติม, ผู้กำกับเส้นและแรงอัดเนื่องจากปฏิกิริยาของการเข้าพักในทุกที่

4.1.1.2 เสาเหล็กสำหรับ HV (33 kV), HV / LV แบบผสมจะทำงานได้สำหรับประเภทและการใช้งานต่อไปนี้:

• ผู้รับเหมาจะต้องส่งรายละเอียดการออกแบบและการวาดภาพของเสาสำหรับแต่ละข้างต้นกล่าวว่าสายส่ง 33kV สำหรับการอนุมัติของลูกค้าและการวาดภาพตัวอย่างแสดงมิติและการกำหนดค่าที่แนบมา
• Poles shall satisfy the dimensional length and pole top loading requirements as per the design parameters listed in this specification. เสาจะต้องตอบสนองความยาวมิติและความต้องการโหลดบนเสาตามพารามิเตอร์การออกแบบที่ระบุไว้ในข้อกำหนดนี้ The dimensions across flats for top and bottom for all poles are listed in this specification/drawings as a preferred design to utilize one dimension for each type of pole length in so far as design & working load criteria is met. ขนาดทั่วทั้งแฟลตสำหรับด้านบนและด้านล่างสำหรับเสาทั้งหมดแสดงอยู่ในสเปค / ภาพวาดนี้เป็นการออกแบบที่ต้องการเพื่อใช้หนึ่งมิติสำหรับความยาวเสาแต่ละประเภทเท่าที่ตรงตามเกณฑ์การออกแบบและการทำงาน

4.1.1.5 การทำงาน ภาระ

ภาระการทำงานของเสาที่ระบุไว้ในที่นี้และกำหนดให้เป็นภาระซึ่งเมื่อใช้งานที่ด้านล่าง 250 มม. จะทำให้เกิดความเครียดที่อนุญาตสูงสุดในเสาจะต้องทำเครื่องหมายในแต่ละขั้ว

• เสามาตรฐานจะต้องเหมาะสมกับการใช้งานที่ระบุตามพารามิเตอร์การออกแบบที่กำหนดในตารางที่ 2, 3 และ 4
• A through hole of 14 mm diameter shall be provided in each pole at a height of 300 mm above the planting depth for earthing. จะต้องจัดให้มีรูที่มีเส้นผ่านศูนย์กลาง 14 มม. ในแต่ละเสาที่ความสูง 300 มม. เหนือความลึกของการปลูกเพื่อทำการต่อสายดิน The location of hole at a height of 300 mm shall be got approved from the Employer before manufacturing of the poles. ตำแหน่งของรูที่ความสูง 300 มม. จะต้องได้รับการอนุมัติจากผู้ว่าจ้างก่อนการผลิตเสา

4.1.1.8 ฐาน แผ่น

เสาทั้งหมดจะถูกวางไว้ในระหว่างการก่อสร้างบน M-20, แผ่น PCC ที่มีความหนาขั้นต่ำ 75 มม. และขนาดโดยรวมประมาณ 150 มม. สูงกว่ามิติด้านล่างด้านนอกของเสา

Alternatively; อีกทางเลือกหนึ่ง; poles shall be supplied with separate square steel base plate fabricated from steel as per relevant Standards. เสาจะต้องจัดหาแผ่นฐานเหล็กสี่เหลี่ยมแยกต่างหากที่ประดิษฐ์จากเหล็กตามมาตรฐานที่เกี่ยวข้อง Min. นาที. thickness of base plates shall not be less than 6 mm. ความหนาของแผ่นฐานต้องไม่น้อยกว่า 6 มม. Design calculations of thickness of steel base plates shall be submitted for check and review by Employer. การคำนวณการออกแบบความหนาของแผ่นฐานเหล็กจะต้องส่งเพื่อตรวจสอบและทบทวนโดยนายจ้าง

4.1.1.9 Guying

Poles for small angle locations (0 - 30°) shall be self-supporting. เสาสำหรับตำแหน่งมุมเล็ก ๆ (0 - 30 °) จะต้องรองรับตัวเอง However; อย่างไรก็ตาม; the poles for larger angle and terminal locations in un-inhabited areas can be provided with Anchor Guys placed the direction of the bi-sector of the angle at angle locations or length wise at the terminal locations. เสาสำหรับมุมที่ใหญ่ขึ้นและตำแหน่งเทอร์มินัลในพื้นที่ที่ไม่มีผู้อยู่อาศัยสามารถให้กับ Anchor Guys วางทิศทางของไบเซกเตอร์ของมุมที่ตำแหน่งมุมหรือความยาวที่ชาญฉลาดที่ตำแหน่งเทอร์มินัล In the inhabited areas guys are not allowed; ในพื้นที่ที่มีคนอาศัยอยู่ไม่ได้รับอนุญาต but Struts or two poles mechanically secured together can be deployed. แต่สามารถติดตั้ง Struts หรือสองขั้วเข้าด้วยกันด้วยกลไกได้

4.1.1.11 ออกแบบ พารามิเตอร์ และ ปัจจัย ของ ความปลอดภัย

เกณฑ์ความคลาดเคลื่อน

ผม. ความยาว

ความอดทนต่อความยาวจะเป็นดังนี้:

เสาสำเร็จรูปจะต้องไม่อยู่ในแนวตรงเกินความยาว 1/600 ของเสา

ความทนต่อการรีดและการตัดสำหรับผลิตภัณฑ์เหล็กแผ่นรีดร้อนจะต้องเป็นไปตามมาตรฐานสากลที่เกี่ยวข้อง
