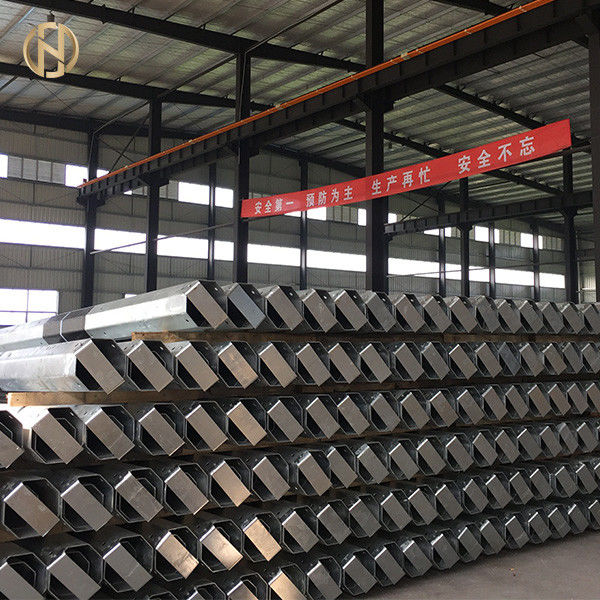

เสายูทิลิตี้เหล็ก 15KV 11M 1050daN เสาไฟฟ้าแรงต่ำ

                                                       33KV 11M เสาเหล็กยูทิลิตี้ 990daN เสาสาย HV เสาไฟฟ้ายูทิลิตี้

เสายูทิลิตี้เหล็ก 15KV 11M 1050daN, เสาสาย LV, เสายูทิลิตี้เหล็ก

ข้อมูลจำเพาะเหล่านี้ครอบคลุมถึงการออกแบบ วิศวกรรม การผลิต การประกอบ การทดสอบที่งานของผู้ผลิตก่อนส่งเสาเหล็ก การประกอบแบบครอสอาร์ม ชุดผู้ชาย แผ่นอันตราย ชุดสายดินสไปค์ GI สำหรับสายขั้วเดี่ยว 33kV ระบบกันสะเทือนและข้อต่อความตึงที่เหมาะสำหรับตัวนำ AAC สำหรับใช้กับ 3 เฟส 50 เฮิร์ตซ์ สายโสหุ้ย 33kV ที่ต่อลงดินอย่างแน่นหนา

• การออกแบบและฝีมือการผลิตจะต้องสอดคล้องกับแนวปฏิบัติทางวิศวกรรมที่ดีที่สุดเพื่อให้มั่นใจถึงประสิทธิภาพที่น่าพอใจตลอดอายุการใช้งาน
• วัสดุและอุปกรณ์ใด ๆ ที่ไม่ได้ระบุไว้โดยเฉพาะในข้อกำหนดนี้ แต่จำเป็นสำหรับการทำงานที่น่าพอใจของอุปกรณ์จะถือว่ารวมอยู่ด้วย เว้นแต่จะได้รับการยกเว้นโดยเฉพาะและจะต้องจัดหาให้โดยไม่มีค่าใช้จ่ายเพิ่มเติมใดๆส่วนประกอบที่มีพิกัดเหมือนกันจะต้องใช้แทนกันได้ผู้ประมูลต้องจัดเตรียมสิ่งอำนวยความสะดวกในการทดสอบที่โรงงานผู้ผลิต

เมื่อใดก็ตามที่มีความแตกต่างในมาตรฐาน ให้ใช้เกณฑ์ที่เข้มงวดที่สุด

3.0 วัสดุ, การก่อสร้างรายละเอียดและทักษะฝีมือ

• วัสดุที่ใช้ในการผลิตอุปกรณ์ทั้งหมดจะต้องใหม่และมีคุณภาพดีที่สุดและเป็นประเภทที่เหมาะสมที่สุดสำหรับประสิทธิภาพการทำงานภายใต้เงื่อนไขที่กำหนด
• เหล็กที่ใช้ในการผลิตอุปกรณ์ต่างๆ ต้องเป็นไปตามข้อกำหนดทั่วไปเกี่ยวกับการจัดหาวัสดุตามมาตรฐานสากลที่เกี่ยวข้อง
• วัสดุที่วิเคราะห์ตามมาตรฐาน ISO 13520:2015 หรือมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้องจะต้องไม่แสดงปริมาณกำมะถันและฟอสฟอรัสมากกว่า 0.060% แต่ละรายการ
• อุปกรณ์ต้องเรียบร้อยดี สะอาด และปราศจากข้อบกพร่องของพื้นผิวที่เป็นอันตรายส่วนปลายของเสาเหล็ก ส่วนมุม ฯลฯ จะต้องตัดเป็นสี่เหลี่ยมจัตุรัสและให้ตรง
• สลักเกลียว น็อตและแหวนรองแพ็ค และลวดสลิงและลวดป้องกันแขนไขว้จะต้องชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน ISO 1461:2009 (en) หรือมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้องคุณภาพของสังกะสีต้องมีอย่างน้อย Zn 98 เกรดตามที่ระบุใน ISO 752: 2004การเคลือบสังกะสีจะต้องยึดติด เรียบ สว่างพอสมควร ต่อเนื่อง และปราศจากความไม่สมบูรณ์และการไหล เถ้าและขี้เถ้า การรวมตัว เกล็ดและจุดดำ สิว ก้อนเนื้อและการวิ่ง
• เสาเหล็กจะต้องชุบสังกะสีแบบจุ่มร้อนด้วยความหนาขั้นต่ำ 125 ไมครอนของการเคลือบสังกะสีและแผ่นฐานเหล็กที่มีความหนาขั้นต่ำ 125 ไมครอนของการเคลือบสังกะสีโดยทั่วไปตามมาตรฐาน ASTM A123 และผ่านการทดสอบตามมาตรฐานสากลที่เกี่ยวข้อง
• บทความต้องทนต่อการตกอย่างน้อย 4 ครั้งในระยะเวลาหนึ่งนาทีความสม่ำเสมอของการเคลือบสังกะสีจะต้องกำหนดโดยการทดสอบ preece ตามที่กำหนดใน ASTM A123
• อุปกรณ์แขวนและปรับความตึงจะต้องทำจากอลูมิเนียมอัลลอยด์ และน็อตและสลักเกลียวทั้งหมดจะต้องทำจากเหล็กชุบสังกะสีแบบจุ่มร้อนที่มีความหนาขั้นต่ำของการเคลือบสังกะสี 85 ไมครอนตามมาตรฐาน ISO 10684: 2004 (en) ส่วนที่ XIII หรือมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้อง

4.1.1.10การประดิษฐ์ และ เสร็จ

• เสาจะต้องประดิษฐ์โดยการดัดเย็นของแผ่นเหล็กที่มีขนาดและความยาวที่เหมาะสมเป็นรูปแปดเหลี่ยมและรอยต่อแบบเดี่ยวอย่างต่อเนื่องการเชื่อมต้องทำในบรรยากาศเฉื่อยภายใต้แจ็คเก็ตไนโตรเจน

ii.การเชื่อม การตัด การตัดเฉือน และการแปรรูปทั้งหมดต้องทำก่อนการชุบสังกะสี

• เสาจะต้องตรง เรียบ แปดเหลี่ยมและรูปกรวย และจะต้องเสร็จสิ้นอย่างดี สะอาด และปราศจากครีบ การเยื้อง และข้อบกพร่องพื้นผิวอื่น ๆ
• จะต้องจัดให้มีรูและสายดินตามแบบโครงสร้างรูและเสาทั้งหมดจะต้องปิดด้วยปลั๊กพลาสติก / ฝาพลาสติกที่แน่นหนาเพื่อหลีกเลี่ยงไม่ให้น้ำเข้าไปในโพรงของเสา
• หมุดต่อสายดิน M-12 สองอันวางอยู่ตรงข้าม diametrically และเชื่อมแบบล้างด้วยพื้นผิวด้านในของเสาพร้อมชุดแหวนรองน็อต โบลต์ เพลน และสปริง M-12 GI ให้แต่ละตัวอยู่ที่ 2700 มม. ใต้ยอดเสาและ 500 มม. ใต้ระดับพื้นดินในเสาสาย HV และที่ 400 มม. ใต้ยอดเสาและ 500 มม. ใต้ระดับพื้นดินสำหรับ เสาสาย LV.

vi.ระดับพื้นดินจะต้องทำเครื่องหมายด้วยแถบสีกว้าง 12 มม. รอบ ๆ ด้วยสีดำ

• เสาต้นแบบตามการออกแบบที่ได้รับอนุมัติจะต้องประดิษฐ์และทดสอบที่เตียงทดสอบที่ได้รับอนุญาตตาม IEC: 60652 หรืออาจตกลงร่วมกันเพื่อทำลายโหลดต่อหน้าผู้ตรวจสอบของลูกค้าก่อนที่จะดำเนินการผลิตเสาจำนวนมาก

4.1.1.11ออกแบบ พารามิเตอร์ และ ปัจจัย ของ ความปลอดภัย

ความคลาดเคลื่อน

ผม. ความยาว

ความคลาดเคลื่อนของความยาวจะเป็นดังนี้:

เสาสำเร็จรูปต้องไม่ตรงเกิน 1/600 ของความยาว

ความทนทานต่อการรีดและการตัดสำหรับผลิตภัณฑ์เหล็กแผ่นรีดร้อนต้องเป็นไปตามมาตรฐานสากลที่เกี่ยวข้อง
