เน้น
เสาไฟฟ้า
,เสาไฟฟ้า
-
การรักษาพื้นผิวจุ่มร้อนชุบสังกะสี
-
ส่วนสูง2m - 50m
-
ความหนา2.5 มม. - 20 มม.
-
วัสดุQ235, Q345, Q420, Q460, Gr 50, Gr60, SS400 เป็นต้น
-
รูปร่างเหลี่ยมหรือทรงกรวย
-
สีตามความต้องการของลูกค้า
-
งานเชื่อมAWS D 1.1
-
สถานที่กำเนิดประเทศจีน
-
ชื่อแบรนด์FUTAO
-
ได้รับการรับรองISO 9001 : 2008
-
หมายเลขรุ่นFTGG - 0 38 917
-
จำนวนสั่งซื้อขั้นต่ำ2 ชิ้น
-
ราคา$100 - $400
-
รายละเอียดการบรรจุ40HC หรือ OT ห่อด้วยเสื่อหรือเสื่อฟาง
-
เวลาการส่งมอบ15 - 30 วันทำการ
-
เงื่อนไขการชำระเงินL / C, T / T
-
สามารถในการผลิต1200 ชิ้นทุกสัปดาห์

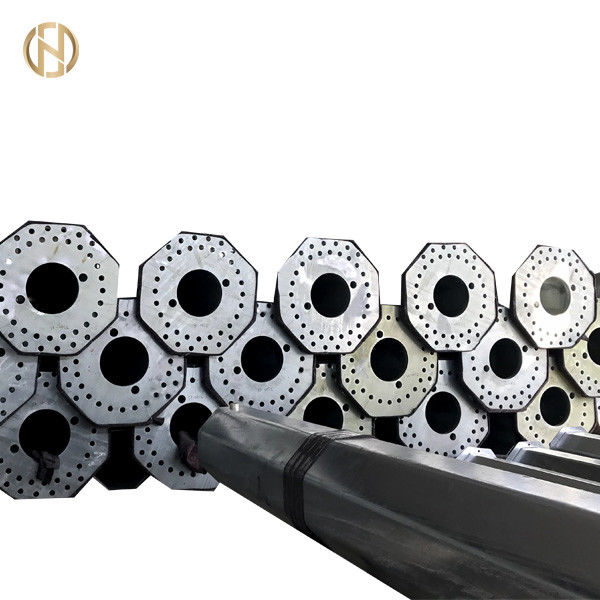

138KV วงจรไฟฟ้าคู่สายขั้ว 30-60 องศาพร้อมแผ่นฐานและสลักสมอ M48
138KV double Circuit Pole 30-60degree พร้อมแผ่นฐานและ M48 Anchor bolt
รายละเอียดสินค้า

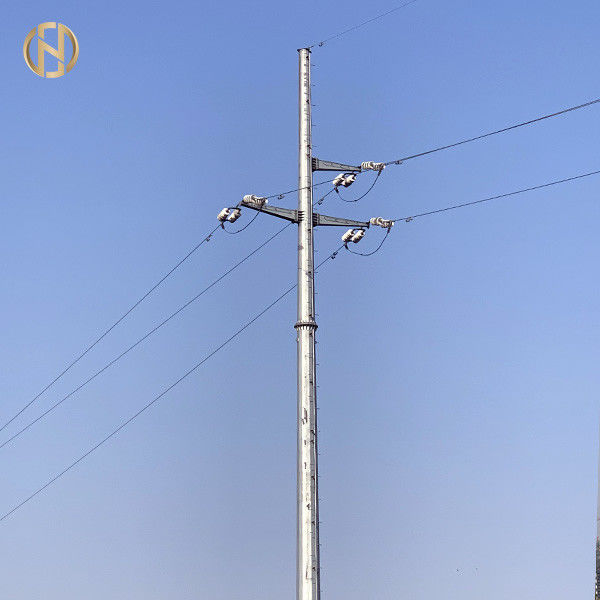

ออกแบบมาสำหรับสายส่งเหนือศีรษะ 132,138, 69kv 110KVเสาแบบกำหนดเองที่มีขนาดที่กำหนดเองสามารถออกแบบได้หากต้องการวิศวกรของเราพร้อมให้ความช่วยเหลือกรุณาติดต่อฝ่ายบริการลูกค้าสำหรับคำถามใด ๆ ที่คุณอาจมี
รายละเอียดเฉพาะ
| เสาเหล็ก | UNITE | รับประกันคุณค่า | |||||
| ประเภทเสา | ตรง | มุม | ทางตัน | ||||
| ปริมาณ | พีซี | 24 | 14 | 6 | |||
| ผู้ผลิต | YIXING FUTAO METAL STRUCTURAL UNIT CO.,LTD | YIXING FUTAO METAL STRUCTURAL UNIT CO.,LTD | YIXING FUTAO METAL STRUCTURAL UNIT CO.,LTD | ||||
| สถานที่ผลิต | จีน เจียงซู เมืองอี้ซิง | จีน เจียงซู เมืองอี้ซิง | จีน เจียงซู เมืองอี้ซิง | ||||
| มาตรฐาน | - | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 |
| คุณภาพเหล็ก | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | |
| มาตรฐานการชุบสังกะสีด้วยความร้อน | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | |
| Dimensionnement mécanique des ligues | |||||||
| จำนวนวงจร | 1 | 1 | 1 | 1 | 1 | 1 | |
| ประเภทของไอโซเลเตอร์ | ระบบกันสะเทือน | ระบบกันสะเทือน | สมอ | สมอ | สมอ | สมอ | |
| มุม | º | 0 | 0 | 45 | 45 | 90 | 90 |
| ช่วงมาตรฐาน | ม | 200 | 200 | 200 | 200 | 200 | 200 |
| ช่วงลม | ม | 220 | 220 | 220 | 220 | 220 | 220 |
| ช่วงน้ำหนัก | ม | 250 | 250 | 250 | 250 | 250 | 250 |
| ตัวนำลดลงที่ 85 ° C | ม | ||||||
| ทรงไขว้แขน | สามเหลี่ยม | สามเหลี่ยม | ผ้าม่าน | ผ้าม่าน | ผ้าม่าน | ผ้าม่าน | |
| ความสูงของแขนไขว้ต่ำสุด | ม | 15.6 | 15.6 | 15.6 | 15.6 | 15.6 | 15.6 |
| ระยะห่างแนวตั้งขั้นต่ำระหว่างตัวนำกับเสา | ม | 1.1 | 1.1 | 2 | 2 | 2 | 2 |
| ระยะห่างแนวตั้งระหว่างตัวนำสูงสุดกับสายกราวด์ | ม | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| แรงดันลมที่อุณหภูมิเฉลี่ย (25 องศาเซลเซียส) | ดาN/m2 | 58 | 58 | 58 | 58 | 58 | 58 |
| ค่าสัมประสิทธิ์แอโรไดนามิก | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| ค่าสัมประสิทธิ์แอโรไดนามิกของตัวนำ | 1 | 1 | 1 | 1 | 1 | 1 | |
| ค่าสัมประสิทธิ์ความปลอดภัย | 2 | 2 | 2 | 2 | 2 | 2 | |
| วัสดุ | แผ่นเหล็กพับ | แผ่นเหล็กพับ | แผ่นเหล็กพับ | แผ่นเหล็กพับ | แผ่นเหล็กพับ | แผ่นเหล็กพับ | |
| หน้าตัด | แปดเหลี่ยม | แปดเหลี่ยม | แปดเหลี่ยม | แปดเหลี่ยม | แปดเหลี่ยม | แปดเหลี่ยม | |
| ความสูงจากพื้นดิน | ม | 20 | 20 | 22 | 22 | 22 | 22 |
| เส้นผ่านศูนย์กลางภายนอกด้านบน | mm | 240 | 240 | 270 | 270 | 300 | 300 |
| เส้นผ่านศูนย์กลางภายนอกด้านล่าง | mm | 510 | 510 | 920 | 920 | 1200 | 1200 |
| จำนวนส่วน | mm | 2 | 2 | 3 | 3 | 3 | 3 |
| ความหนา (บน/ล่าง) | mm | 4 / 6 | 4 / 6 | 6 / 8 / 10 | 6 / 8 / 10 | 6 / 10 / 10 | 6 / 10 / 10 |
| น้ำหนักรวม | กิโลกรัม | 1150 | 1268 | 3300 | 3560 | 4670 | 4980 |
| ความลึกของรากฐาน | ม | 2.6 | 2.6 | 2 | 2 | 2 | 2 |
รายละเอียดเพิ่มเติม
รหัสการออกแบบ: American Standard ASCE/SEI 48-11
ซอฟต์แวร์ออกแบบ: ซอฟต์แวร์ PLS-POLES
ขอบเขตการส่งออก: เอเชียแปซิฟิก อเมริกากลางและใต้ ยุโรป ตะวันออกกลาง แอฟริกา
การทดสอบ : การทดสอบการโหลดอาจดำเนินการในสถานที่หากจำเป็น
กระบวนการผลิต
การตรวจสอบวัสดุ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อมแนวตั้ง → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → กระบวนการลบคม → การชุบสังกะสี การเคลือบผง หรือการทาสี → การปรับเทียบใหม่ → การทำเกลียว → บรรจุภัณฑ์
รายละเอียดสินค้า
ยินดีต้อนรับสู่โรงงานของเรา!
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
