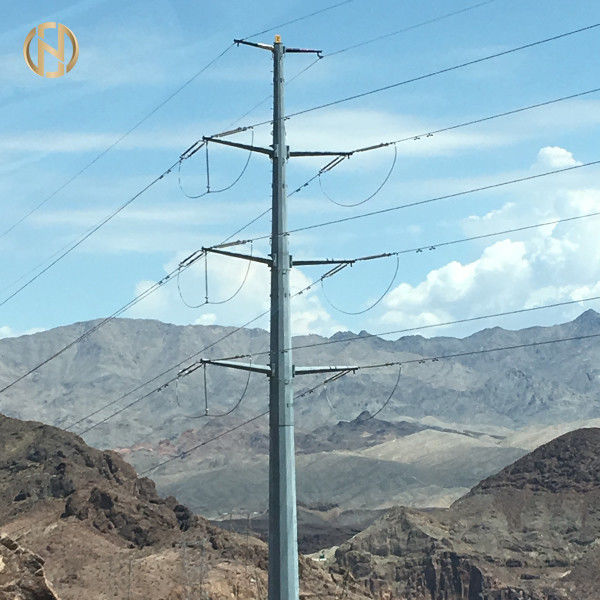

เสาไฟชุบสังกะสีแบบจุ่มร้อน 166KV 38m สำหรับสายส่งกำลังไฟฟ้า

เสาไฟฟ้าสังกะสี 38m, เสาเหล็ก 166kv สำหรับสายส่งไฟฟ้า

รายละเอียดสินค้า

ผลิตภัณฑ์ข้างต้นเป็นเสาไฟฟ้าสังกะสี 38m, เสาเหล็ก 166kv สำหรับสายส่งไฟฟ้า

ข้อมูลจำเพาะของผลิตภัณฑ์
เสาไฟฟ้าสังกะสี 38m, เสาเหล็ก 166kv สำหรับสายส่งไฟฟ้า
วัสดุ

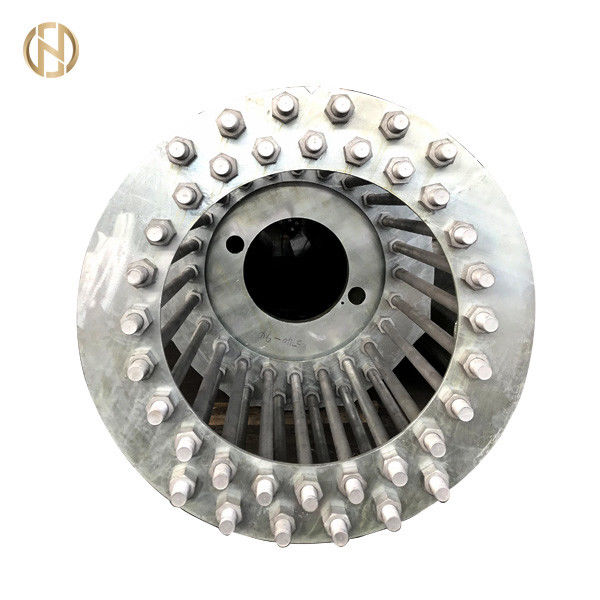

1.) แผ่นฐาน
ASTM A633 เกรด E
มาตรฐานสำหรับแผ่นเหล็กโครงสร้างโลหะผสมต่ำที่มีความแข็งแรงสูงปกติ
YS 415 ขั้นต่ำ
ทีเอส (550 - 690)
EL 18% ขั้นต่ำ
2.) สลักเกลียว
ASTM A615 เกรด 75
มาตรฐานสำหรับเหล็กเส้นข้ออ้อยและเหล็กกล้าคาร์บอนธรรมดาสำหรับการเสริมคอนกรีต
YS 520 ขั้นต่ำ
TS 690 ขั้นต่ำ
EL ขั้นต่ำ 6%
3.) น๊อต ANCHOR BOLT
ASTM A563 เกรด C
มาตรฐานสำหรับถั่วเหล็กกล้าคาร์บอนและโลหะผสม
โหลดพิสูจน์ = ขั้นต่ำ 993 N/mm2
ความแข็ง: Brinell (143 - 352) / Rockwell (B78 - C38)
4.) ถั่วบด
ASTM A276 ชนิด 304
มาตรฐานสำหรับรัดสเตนเลสออสเทนนิติก
YS 207 ขั้นต่ำ
TS 518 ขั้นต่ำ
EL ขั้นต่ำ 20%
5.) วัสดุเชื่อม
AWS D1.1 E70XX
YS 400 ขั้นต่ำ
TS 480 ขั้นต่ำ

ข้อมูลจำเพาะอ้างอิงมาตรฐานต่อไปนี้


บรรจุภัณฑ์และการจัดส่ง


เราคลุมส่วนบนและส่วนล่างของเสาด้วยเสื่อหรือฟางเพื่อป้องกันความเสียหายต่อพื้นผิวสังกะสีที่อาจเกิดขึ้นระหว่างการขนส่งบรรจุภัณฑ์สามารถทำได้ตามความต้องการของลูกค้า


แบบทดสอบ

ประเภทการทดสอบ (essais de คุณสมบัติ)

• การทดสอบประสิทธิภาพของเสาจะต้องรับผิดชอบโดยซัพพลายเออร์
• EDCL กำหนดให้ต้องทำการทดสอบประสิทธิภาพต่อไปนี้ต่อหน้าตัวแทนของ EDCL ก่อนการส่งมอบครั้งแรก

การควบคุมคุณภาพการเคลือบ:

ตามมาตรฐาน ISO 1461 หรือเทียบเท่า: การควบคุมความหนาของการเคลือบสังกะสีและการควบคุมคุณภาพของสังกะสี

การทดสอบบนเสา (การทดสอบทางกล)

การทดสอบการดัดงอแบบไม่ทำลาย (การตรวจสอบขีดจำกัดความยืดหยุ่น) เป็นการตรวจสอบความทนทานของเสาภายใต้ความเครียด F ที่นำไปใช้กับส่วนบนของเสาที่ฝังอยู่F = (แรงดึงเล็กน้อย x ปัจจัยด้านความปลอดภัย) + สมมติ

ความกดอากาศ.

วิธีการทดสอบ:

วิธีการประกอบด้วยการเพิ่มโหลดที่ใช้กับเสาจาก 0 ถึง F อย่างช้าๆและสม่ำเสมอและในขณะเดียวกันก็สังเกตการเปลี่ยนแปลงของการลดลง (การดัดของเสา) ที่สอดคล้องกับโหลดต่อไปนี้: 25% F, 50% F, 75% F, 80 % F, 90% F และ 100% F.

หลังจากใช้งานภายใต้โหลด F เป็นเวลา 1 นาที เสาจะค่อยๆ คายประจุออกอย่างช้าๆ และสม่ำเสมอจนกว่าจะไม่มีโหลด (ไม่มีโหลด)เศษที่เหลือจะถูกจดบันทึกไว้การทดสอบเป็นที่น่าพอใจหากการลดลงที่เหลือไม่เกิน 2% ของการลดหย่อนที่สอดคล้องกับโหลด 100% F และไม่มีความผิดปกติหรือการเสียรูปปรากฏบนเสา

ทำลายการทดสอบ

โหลดจะถูกนำไปใช้กับเสาที่อยู่ภายใต้การทดสอบการโก่งตัวแล้วภายใต้สภาวะเดียวกันกับที่ระบุ อย่างไรก็ตาม ความก้าวหน้าของโหลดจะดำเนินการอย่างต่อเนื่องและไม่หยุดจนกว่าจะเกิดการหักของขั้ว

ค่าของภาระที่นำไปสู่การหักเสาจะถูกบันทึกไว้ความเค้นแตกหักต้องเท่ากับหรือสูงกว่า F

การควบคุมคุณภาพของเหล็ก

รายงานเกี่ยวกับคุณภาพของเหล็กที่มุ่งหมายสำหรับการผลิตเสาที่สั่งซื้อ และจะต้องจัดทำรายงานเกี่ยวกับคุณภาพเหล็กตามมาตรฐาน EN 10025 หรือเทียบเท่ากับ EDCL

การทดสอบการยอมรับ

การทดสอบการยอมรับจะต้องทำในโรงงานและจะต้องรับผิดชอบโดยซัพพลายเออร์การทดสอบจะถูกอนุมัติโดยข้อความที่ลงนามโดยส่วนปัจจุบันEDCL ขอสงวนสิทธิ์ที่จะแสดงในการทดสอบเหล่านี้

การสุ่มตัวอย่างจะดำเนินการตามข้อกำหนดของมาตรฐานสากลและบนพื้นฐานดังต่อไปนี้:

• ระดับการควบคุม: S2
• การควบคุมอย่างง่ายแบบปกติ: ควรจะย้ายไปยังการควบคุมแบบลดหรือเสริมแรงให้เป็นไปตามข้อกำหนดของมาตรฐานที่กล่าวถึงข้างต้น
• ระดับคุณภาพที่ยอมรับได้ (ALQ): 2.5การย้ายจากการควบคุมปกติไปเป็นการควบคุมแบบลดหรือเสริมกำลังจะทำตามมาตรฐานสากล

การทดสอบการยอมรับจะต้องรวมถึงการทดสอบต่อไปนี้:

อา.การตรวจสอบเสาด้วยภาพและมิติเสร็จสิ้นการตรวจสอบด้านภาพ

• การเชื่อมเสร็จสิ้นอย่างดี: ไม่มีแผลพุพอง การบรรจุและการตัดลวดบัดกรี
• การชุบสังกะสีเสร็จสิ้นอย่างดี: ไม่มีความหนาพิเศษ, เข็ม, การไหล, รอยต่อและจุดดำ

B. การตรวจสอบขนาด

• ลักษณะมิติ: ความสูง ขนาดที่ปลายบนสุดและฐาน
• มีการป้องกันทางกลที่ด้านบนและที่ฐานของเสา
• การควบคุมความหนาของการเคลือบกัลวาไนซ์ตามมาตรฐานสากล


กระบวนการผลิต

การตรวจสอบวัสดุ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อมแนวตั้ง → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → กระบวนการลบคม → การชุบสังกะสี การเคลือบผง หรือการทาสี → การปรับเทียบใหม่ → การทำเกลียว → บรรจุภัณฑ์
