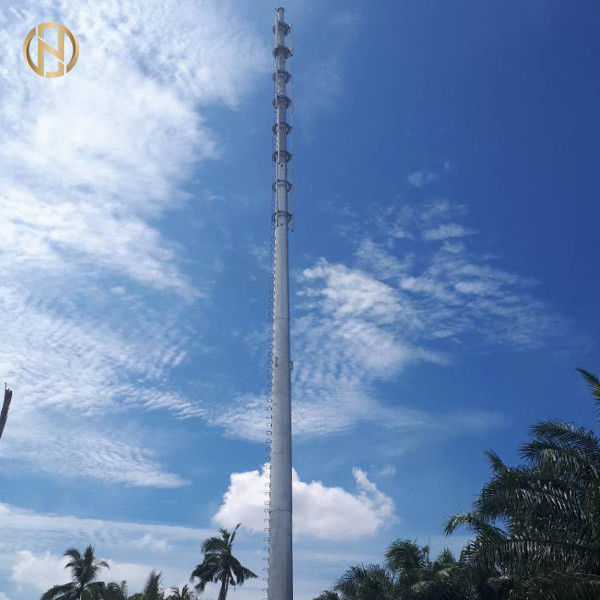

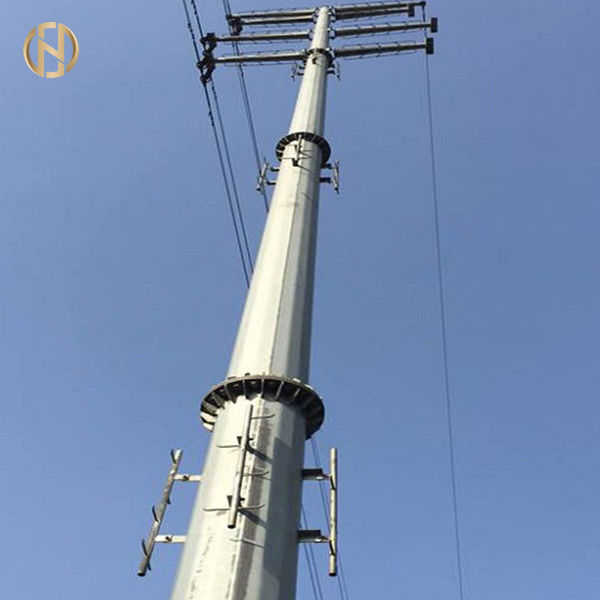

12 ขั้วขั้ว Eelectric Galvanized 35 มม. 110FT เชื่อมสำเร็จดี

                                     เสาไฟฟ้าอิเล็กทริกสังกะสี 12 ด้าน 35m 110FT เชื่อมเสร็จแล้ว

รายละเอียดสินค้า

ผลิตภัณฑ์ข้างต้นมีขนาด 35 ม. เสาเหล็กไฟฟ้าชุบสังกะสี HDG ขนาด 110 ฟุตสำหรับสายส่งไฟฟ้า 12side

• สินค้าได้รับการออกแบบและผลิตตามมาตรฐานโครงสร้าง
• มีเพียงบริษัทของเราเท่านั้นที่สามารถปฏิบัติตามมาตรฐานการผลิตระดับโลกเหล่านี้ ซึ่งทำให้เราได้เปรียบเหนือคู่แข่งของเรา
• สินค้าเป็นสังกะสีแบบจุ่มร้อนตามมาตรฐาน ISO 1461/ASTM A123
• วัสดุแกนเสา : ASTM GR65,GR50

ในการออกแบบตามซอฟต์แวร์ PLS เราจำเป็นต้องมีพารามิเตอร์การออกแบบดังต่อไปนี้:

1. ความเร็วลมปฏิบัติการของบริเวณที่จะใช้เสา
2. โหลดเสาอากาศและความสูงของเสา
3. ความสูงรวมของเสาเอง

ข้อมูลจำเพาะของผลิตภัณฑ์
35m, 110ft HDG เสาเหล็กไฟฟ้าชุบสังกะสีสำหรับสายส่งไฟฟ้า 12side ใต้ amercia ตลาด

วัสดุ
1.) ฐานรอง
ASTM A633 เกรด E Q460D หรือเท่ากับ
มาตรฐานสำหรับแผ่นเหล็กโครงสร้างโลหะผสมต่ำที่มีความแข็งแรงสูงปกติ
YS 415 ขั้นต่ำ
ทีเอส (550 - 690)
EL 19% ขั้นต่ำ
2.) สลักเกลียว
ASTM A615 เกรด 75 เกรด 8.8
มาตรฐานสำหรับเหล็กเส้นข้ออ้อยและเหล็กกล้าคาร์บอนธรรมดาสำหรับการเสริมคอนกรีต
YS 520 ขั้นต่ำ
TS 690 ขั้นต่ำ
EL ขั้นต่ำ 6%
3.) น๊อต ANCHOR BOLT
ASTM A563 เกรด C
มาตรฐานสำหรับถั่วเหล็กกล้าคาร์บอนและโลหะผสม
โหลดพิสูจน์ = ขั้นต่ำ 993 N/mm2
ความแข็ง: Brinell (143 - 352) / Rockwell (B78 - C38)
4.) ถั่วบด
ASTM A276 ชนิด 304
มาตรฐานสำหรับรัดสเตนเลสออสเทนนิติก
YS 207 ขั้นต่ำ
TS 518 ขั้นต่ำ
EL ขั้นต่ำ 20%
5.) วัสดุเชื่อม
AWS D1.1 E70XX
YS 400 ขั้นต่ำ
TS 480 ขั้นต่ำ

ข้อมูลจำเพาะอ้างอิงมาตรฐานต่อไปนี้


บรรจุภัณฑ์และการจัดส่งสินค้า


เราคลุมส่วนบนและส่วนล่างของเสาด้วยเสื่อหรือฟางเพื่อป้องกันความเสียหายต่อพื้นผิวสังกะสีที่อาจเกิดขึ้นระหว่างการขนส่งบรรจุภัณฑ์สามารถทำได้ตามความต้องการของลูกค้า


แบบทดสอบ

แบบทดสอบ (essais de คุณสมบัติ)

• การทดสอบประสิทธิภาพของเสาจะต้องรับผิดชอบโดยซัพพลายเออร์
• EDCL กำหนดให้การทดสอบประสิทธิภาพต่อไปนี้ต้องดำเนินการต่อหน้าตัวแทนของ EDCL ก่อนการส่งมอบครั้งแรก

การตรวจสอบเสา (การตรวจสอบด้วยภาพและมิติ)

• ลักษณะมิติ: ความสูง ขนาดที่ปลายบนและฐาน ความตรงของเสา
• เสร็จสิ้นการตรวจสอบด้าน:
• การเชื่อมเสร็จสิ้นอย่างดี: ไม่มีแผลพุพองและการตัด ("colmatage et bouture") ของลวดบัดกรี
• กัลวาไนซ์สำเร็จรูปอย่างดี: ไม่มีความหนาพิเศษ, เข็ม, กระแสเหลือ, รอยต่อและจุดดำ
• เครื่องหมายและข้อบ่งชี้
• มีการป้องกันทางกลที่ด้านบนและที่ฐานของเสา
• การปรากฏตัวของขั้วต่อสายดิน

การควบคุมคุณภาพการเคลือบ:

ตามมาตรฐาน ISO 1461 หรือเทียบเท่า: การควบคุมความหนาของการเคลือบสังกะสีและการควบคุมคุณภาพของสังกะสี

การควบคุมคุณภาพของเหล็ก

รายงานเกี่ยวกับคุณภาพของเหล็กที่มุ่งหมายสำหรับการผลิตเสาที่สั่งซื้อ และต้องจัดทำตามการควบคุมคุณภาพเหล็กของมาตรฐาน EN 10025 หรือเทียบเท่ากับ EDCL

การทดสอบการยอมรับ

การทดสอบการยอมรับจะต้องทำในโรงงานและจะต้องรับผิดชอบโดยซัพพลายเออร์การทดสอบจะถูกอนุมัติโดยข้อความที่ลงนามโดยส่วนปัจจุบันEDCL ขอสงวนสิทธิ์ที่จะแสดงในการทดสอบเหล่านี้

การสุ่มตัวอย่างจะดำเนินการตามข้อกำหนดของมาตรฐานสากลและบนพื้นฐานดังต่อไปนี้:

• ระดับการควบคุม: S2
• การควบคุมอย่างง่ายแบบปกติ: ควรจะย้ายไปยังการควบคุมแบบลดหรือเสริมแรงตามข้อกำหนดของมาตรฐานที่กล่าวถึงข้างต้น
• ระดับคุณภาพที่ยอมรับได้ (ALQ): 2.5การย้ายจากการควบคุมปกติเป็นการควบคุมแบบลดหรือเสริมกำลังจะทำตามมาตรฐานสากล

การทดสอบการยอมรับจะต้องรวมถึงการทดสอบต่อไปนี้:

อา.การตรวจสอบเสาด้วยภาพและมิติเสร็จสิ้นการตรวจสอบด้านภาพ

• การเชื่อมเสร็จสิ้นอย่างดี: ไม่มีแผลพุพอง การบรรจุและการตัดลวดบัดกรี
• การชุบสังกะสีเสร็จสิ้นอย่างดี: ไม่มีความหนาพิเศษ, เข็ม, การไหล, รอยต่อและจุดดำ

B. การตรวจสอบขนาด

• ลักษณะมิติ: ความสูง ขนาดที่ปลายบนสุดและฐาน
• มีการป้องกันทางกลที่ด้านบนและที่ฐานของเสา
• การควบคุมความหนาของการเคลือบกัลวาไนซ์ตามมาตรฐานสากล


กระบวนการผลิต

การตรวจสอบวัสดุ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อมแนวตั้ง → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → กระบวนการลบคม → การชุบสังกะสี การเคลือบผง หรือการทาสี → การปรับเทียบใหม่ → การทำเกลียว → บรรจุภัณฑ์
