110KV 138KV HDG ไฟฟ้าพลังงานชุบสังกะสีสำหรับสายส่งไฟฟ้า

                             110KV 138KV HDG เสาเหล็กไฟฟ้าชุบสังกะสีสำหรับสายส่งไฟฟ้า



รายละเอียดสินค้า

---

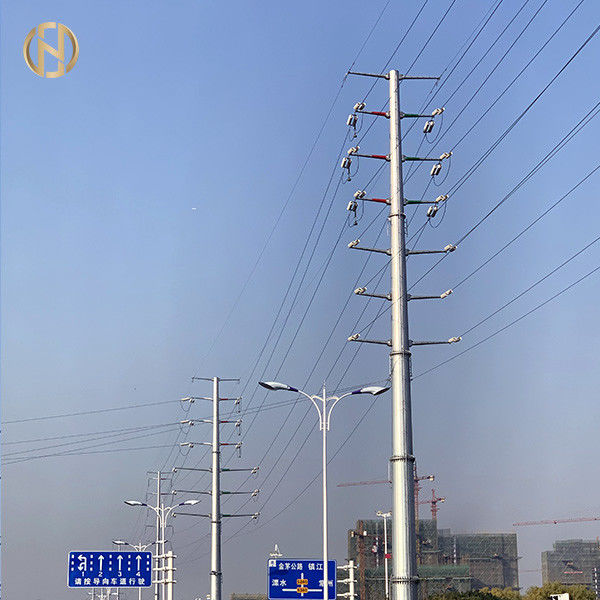

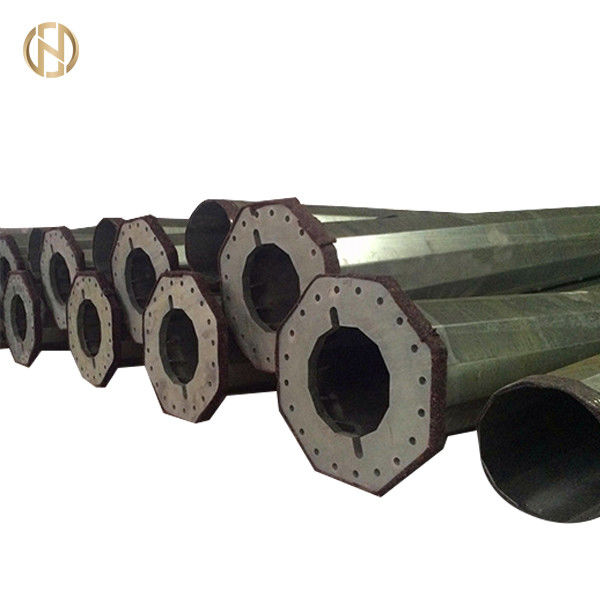

ผลิตภัณฑ์ข้างต้นคือ 110kv 138kv Transmission Line เสาไฟฟ้าเหล็กชุบสังกะสีแปดเหลี่ยม

• สินค้าได้รับการออกแบบและผลิตตามมาตรฐานโครงสร้าง
• มีเพียงบริษัทของเราเท่านั้นที่สามารถปฏิบัติตามมาตรฐานการผลิตระดับโลกเหล่านี้ ซึ่งทำให้เราได้เปรียบเหนือคู่แข่ง
• ผลิตภัณฑ์ชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน ISO 1461/ASTM A123
• วัสดุแกนเสา : ASTM GR65,GR50

ในการออกแบบตามซอฟต์แวร์ PLS เราจะต้องใช้พารามิเตอร์การออกแบบต่อไปนี้:

---

1. ความเร็วลมในพื้นที่ที่จะใช้เสา
2. โหลดเสาอากาศและความสูงของเสา
3. ความสูงทั้งหมดของเสานั่นเอง

ข้อมูลจำเพาะของผลิตภัณฑ์

เสาเหล็กชุบสังกะสี 110kv 138kv สำหรับตลาดฟิลิปปินส์ NEA, Meralco



วัสดุ

1.) แผ่นฐาน

ASTM A633 เกรด E

มาตรฐานสำหรับแผ่นเหล็กโครงสร้างโลหะผสมต่ำที่มีความแข็งแรงสูงปกติ

YS 415 ขั้นต่ำ

TS (550 - 690)

EL ขั้นต่ำ 18%

2.) สลักเกลียว

ASTM A615 เกรด 75

มาตรฐานสำหรับเหล็กเส้นข้ออ้อยและเหล็กกล้าคาร์บอนธรรมดาสำหรับการเสริมแรงคอนกรีต

YS 520 ขั้นต่ำ

TS 690 ขั้นต่ำ

EL ขั้นต่ำ 6%

3.) น๊อตพุก

ASTM A563 เกรด C
มาตรฐานสำหรับน็อตเหล็กกล้าคาร์บอนและโลหะผสม
โหลดหลักฐาน = ขั้นต่ำ 993 N/mm2
ความแข็ง: Brinell (143 - 352) / Rockwell (B78 - C38)

4.) ถั่วกราวด์

ASTM A276 ประเภท 304

มาตรฐานสำหรับตัวยึดสเตนเลสออสเทนนิติก

ยส.207 ขั้นต่ำ

มท.518 ขั้นต่ำ

EL ขั้นต่ำ 20%

5.) วัสดุเชื่อม

AWS D1.1 E70XX

YS 400 ขั้นต่ำ
TS 480 ขั้นต่ำ



ข้อมูลจำเพาะอ้างอิงมาตรฐานต่อไปนี้

ASCE / SEI 48:	ออกแบบโครงสร้างเสาส่งเหล็ก
BS EN ISO 1461 :	การเคลือบสังกะสีแบบจุ่มร้อนบนชิ้นงานที่เป็นเหล็กและเหล็กกล้าข้อกำหนดและวิธีการทดสอบ
ASTM A123 :	ข้อกำหนดมาตรฐานสำหรับการเคลือบสังกะสี (สังกะสีร้อน) บนผลิตภัณฑ์เหล็กและเหล็กกล้า
ASTM A 153/A153M :	ข้อกำหนดมาตรฐานสำหรับการเคลือบสังกะสี (สังกะสีร้อน) บนฮาร์ดแวร์เหล็กและเหล็กกล้า



บรรจุภัณฑ์และการจัดส่ง

---



เราคลุมส่วนบนและส่วนล่างของเสาด้วยเสื่อหรือฟางเพื่อป้องกันความเสียหายต่อผิวสังกะสีที่อาจเกิดขึ้นระหว่างการขนส่งบรรจุภัณฑ์สามารถทำได้ตามความต้องการของลูกค้า



การทดสอบ

การทดสอบประเภท (เรียงความ de คุณสมบัติ)

• ซัพพลายเออร์ต้องเป็นผู้รับผิดชอบการทดสอบประสิทธิภาพของเสา
• EDCL กำหนดให้ต้องดำเนินการทดสอบประสิทธิภาพต่อไปนี้ต่อหน้าตัวแทนของ EDCL ก่อนการส่งมอบครั้งแรก

การตรวจสอบเสา (การตรวจสอบด้วยภาพและมิติ)

• ลักษณะมิติ: ความสูง ขนาดปลายบนและฐาน ความตรงของเสา
• เสร็จสิ้นการตรวจสอบด้าน:
• การเชื่อมที่เรียบร้อยดี: ไม่มีการอุดแผลพุพองและรอยตัด (“colmatage et bouture”) ของลวดบัดกรี
• เสร็จสิ้นการชุบสังกะสีอย่างดี: ไม่มีความหนาพิเศษ, เข็ม, ซากไหล, การต่อและจุดดำ
• เครื่องหมายและข้อบ่งชี้.
• มีการป้องกันทางกลที่ด้านบนและที่ฐานของเสา
• การแสดงตนของขั้วสายดิน



การควบคุมคุณภาพการเคลือบผิว:

ตามมาตรฐาน ISO 1461 หรือเทียบเท่า: Thickness Control of Galvanization coating and Quality control of zinc (bath of galvanization)



การทดสอบบนเสา (การทดสอบทางกล)

การทดสอบการดัดงอแบบไม่ทำลาย (การตรวจสอบขีดจำกัดความยืดหยุ่น) เป็นการตรวจสอบความทนทานของเสาที่อยู่ภายใต้ความเครียด F ที่นำไปใช้กับด้านบนของเสาที่ฝังF = (แรงดึงเล็กน้อย x ปัจจัยด้านความปลอดภัย) + สมมติ



แรงดันลม.

วิธีทดสอบ:

วิธีการนี้ประกอบด้วยการเพิ่มโหลดที่กระทำกับเสาอย่างช้าๆ และสม่ำเสมอตั้งแต่ 0 ถึง F และในขณะเดียวกันก็สังเกตการเปลี่ยนแปลงของการหย่อน (การงอของเสา) ที่สอดคล้องกับโหลดต่อไปนี้: 25% F, 50% F, 75% F, 80 % F, 90% F และ 100% F.

หลังจากใช้งานภายใต้โหลด F เป็นเวลา 1 นาที เสาจะถูกปล่อยออกอย่างช้าๆ และสม่ำเสมอจนกระทั่งไม่มีโหลด (โหลดเป็นศูนย์)ความหย่อนคล้อยที่เหลือจะถูกบันทึกไว้การทดสอบเป็นที่น่าพอใจหากการลดลงที่เหลือไม่เกิน 2% ของการลดลงที่สอดคล้องกับโหลด 100% F และไม่มีความผิดปกติหรือการเสียรูปปรากฏบนเสา



ทำลายการทดสอบ

โหลดจะถูกนำไปใช้กับเสาซึ่งผ่านการทดสอบการโก่งตัวแล้วภายใต้เงื่อนไขเดียวกันกับที่ระบุไว้ อย่างไรก็ตาม การเคลื่อนที่ของโหลดจะดำเนินการอย่างต่อเนื่องและไม่หยุดจนกว่าจะเกิดการหักของเสา

ค่าของโหลดที่นำไปสู่การแตกหักของเสาจะถูกบันทึกลงความเค้นทำลายต้องเท่ากับหรือสูงกว่า F



การควบคุมคุณภาพของเหล็ก

รายงานเกี่ยวกับคุณภาพของเหล็กที่ใช้ในการผลิตเสาที่สั่งซื้อ และเป็นไปตามการควบคุมคุณภาพเหล็กตามมาตรฐาน EN 10025 หรือเทียบเท่าจะต้องส่งให้กับ EDCL



การทดสอบการยอมรับ

การทดสอบการยอมรับจะต้องทำในโรงงานและซัพพลายเออร์จะเป็นผู้รับผิดชอบการทดสอบจะได้รับการอนุมัติโดยแถลงการณ์ที่ลงนามโดยส่วนปัจจุบันEDCL ขอสงวนสิทธิ์ในการทดสอบเหล่านี้

การสุ่มตัวอย่างจะกระทำตามข้อกำหนดของมาตรฐานสากลและบนพื้นฐานดังต่อไปนี้:

• ระดับการควบคุม: S2
• การควบคุมอย่างง่ายตามปกติ: การย้ายไปยังการควบคุมแบบลดขนาดหรือแบบเสริมจะกระทำตามข้อกำหนดของมาตรฐานที่กล่าวถึงข้างต้น
• ระดับคุณภาพที่ยอมรับได้ (ALQ): 2.5การย้ายจากการควบคุมปกติไปสู่การควบคุมที่ลดลงหรือเสริมให้เป็นไปตามมาตรฐานสากล



การทดสอบการยอมรับจะต้องรวมถึงการทดสอบต่อไปนี้:

ก.การตรวจสอบภาพและมิติของเสาเสร็จสิ้นการตรวจสอบด้านสายตา

• การเชื่อมที่เรียบร้อยดี: ไม่มีแผลพุพอง การอุด และการตัดลวดบัดกรี
• เคลือบสังกะสีอย่างดี: ไม่มีความหนาพิเศษ, เข็ม, การไหล, การต่อและจุดดำ

B. การตรวจสอบขนาด

• ลักษณะมิติ: ความสูง ขนาดส่วนปลายด้านบนและฐาน
• มีการป้องกันทางกลที่ด้านบนและที่ฐานของเสา
• การควบคุมความหนาของการเคลือบกัลวาไนซ์ตามมาตรฐานสากล



กระบวนการผลิต

---

การตรวจสอบวัสดุ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อมแนวตั้ง → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → กระบวนการลบคม → การชุบสังกะสี การเคลือบผงหรือการพ่นสี → การปรับเทียบใหม่ → การทำเกลียว → การบรรจุภัณฑ์
