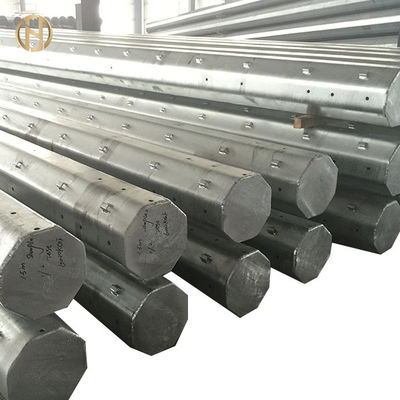

เสาส่งกำลังเหล็กชุบสังกะสีแปดเหลี่ยม 70FT 75FT 90FT

                            เสาส่งไฟฟ้าเหล็กกัลวาไนซ์แปดเหลี่ยม 70FT 75FT 90FT



รายละเอียดสินค้า

---

ผลิตภัณฑ์ข้างต้นคือ 70FT 75FT 90FT Transimission Line เสาไฟฟ้าเหล็กชุบสังกะสีแปดเหลี่ยม

• สินค้าได้รับการออกแบบและผลิตตามมาตรฐานโครงสร้าง
• มีเพียงบริษัทของเราเท่านั้นที่สามารถปฏิบัติตามมาตรฐานการผลิตระดับโลกเหล่านี้ ซึ่งทำให้เราได้เปรียบเหนือคู่แข่ง
• ผลิตภัณฑ์ชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน ISO 1461/ASTM A123
• วัสดุเพลาเสา : ASTM GR65,GR50,

ในการออกแบบตามซอฟต์แวร์ PLS เราจะต้องใช้พารามิเตอร์การออกแบบต่อไปนี้:

---

1. ความเร็วลมในพื้นที่ที่จะใช้เสา
2. โหลดเสาอากาศและความสูงของเสา
3. ความสูงทั้งหมดของเสานั่นเอง

ข้อมูลจำเพาะของผลิตภัณฑ์

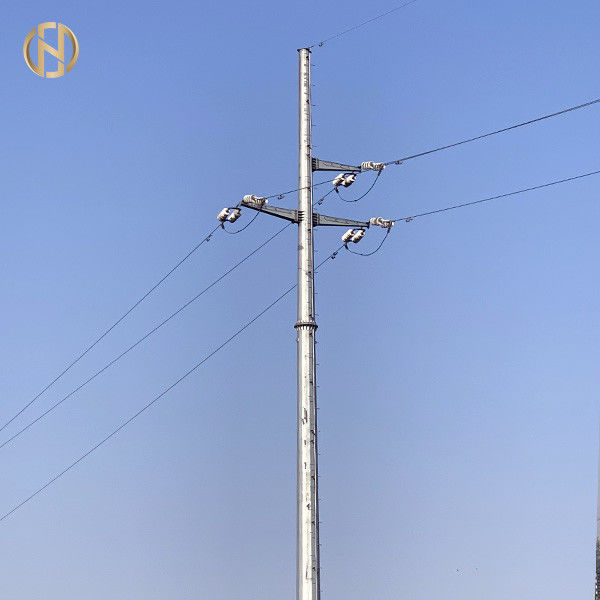

70FT 75FT 90FT เสาเหล็กชุบสังกะสีสำหรับตลาดฟิลิปปินส์ NEA, Meralco, 69kv

ข้อมูลจำเพาะอ้างอิงมาตรฐานต่อไปนี้



ASCE / SEI 48:	ออกแบบโครงสร้างเสาส่งเหล็ก
BS EN ISO 1461 :	การเคลือบสังกะสีแบบจุ่มร้อนบนชิ้นงานที่เป็นเหล็กและเหล็กกล้าข้อกำหนดและวิธีการทดสอบ
ASTM A123 :	ข้อกำหนดมาตรฐานสำหรับการเคลือบสังกะสี (สังกะสีร้อน) บนผลิตภัณฑ์เหล็กและเหล็กกล้า
ASTM A 153/A153M :	ข้อกำหนดมาตรฐานสำหรับการเคลือบสังกะสี (สังกะสีร้อน) บนฮาร์ดแวร์เหล็กและเหล็กกล้า



การออกแบบ

พิมพ์	70FT 75FT 90FT Transimission Line เสาไฟฟ้าเหล็กชุบสังกะสีแปดเหลี่ยม
การใช้งานที่เหมาะสม	การกระจายอำนาจ
รูปร่าง (ส่วนตัดขวาง)	ท่อแปดเหลี่ยม12ด้าน
พาวเวอร์เกรด	66kv, 69kv
ไม่มีมาตรา	หนึ่ง/สอง/สามส่วน
ความยาว (ม.)	70FT 75FT 90FT
พื้นฐาน	การฝังศพโดยตรง- 1/6 ของความยาว
ภาระงาน	1250กก
หมดภาระ	1500กก
ปัจจัยด้านความปลอดภัย	1.25 ปัจจัยด้านความปลอดภัย
วัสดุ	ASTM 572 GR50 หรือเทียบเท่า ,ASTM 572 GR65 หรือเทียบเท่า
ความแข็งแรงของผลผลิตขั้นต่ำ	450mpa
แรงดึงสูงสุดขั้นต่ำ	550mpa
ความต้านทานแรงดึงสูงสุดสูงสุด
เอล %	>=16%
เส้นผ่านศูนย์กลางด้านบน (มม.)	300
เส้นผ่านศูนย์กลางด้านล่าง (มม.)	850
ความหนาขั้นต่ำ (มม.)	>=6มม. ,
ความอดทนของมิติ	+- 1%
แกะสลัก	ป้ายชื่อตอกหมุดหรือทากาว แกะสลักนูน ตามความต้องการของลูกค้า
การรักษาพื้นผิว	การชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน ASTM A123
ข้อต่อของเสา	โหมดแทรก, โหมดหน้าแปลนด้านใน, โหมดข้อต่อตัวต่อตัว
เงื่อนไขการโหลด
ค่าเบี่ยงเบนบรรทัดสูงสุด	0-2 องศา
ออกแบบความเร็วลม (ลมแรง)	72M/S , 270KMH
ปัจจัยรูปร่างวงกลม
การเบี่ยงเบนสูงสุด (ลมแรง)	10% ของความยาวเสาทั้งหมด
การเชื่อม	กระบวนการเชื่อมสองชั้นภายในและภายนอกทำให้เกิดพื้นผิวที่ไร้รอยต่อ มาตรฐานการเชื่อม :AWS ( American Welding Society ) D 1.1



บรรจุภัณฑ์และการจัดส่ง

---



เราคลุมส่วนบนและส่วนล่างของเสาด้วยเสื่อหรือฟางเพื่อป้องกันความเสียหายต่อผิวสังกะสีที่อาจเกิดขึ้นระหว่างการขนส่งบรรจุภัณฑ์สามารถทำได้ตามความต้องการของลูกค้า



กำลังโหลดการทดสอบ

• ซัพพลายเออร์ต้องเป็นผู้รับผิดชอบการทดสอบประสิทธิภาพของเสา
• EDCL กำหนดให้ต้องดำเนินการทดสอบประสิทธิภาพต่อไปนี้ต่อหน้าตัวแทนของ EDCL ก่อนการส่งมอบครั้งแรก

การตรวจสอบเสา (การตรวจสอบด้วยภาพและมิติ)

• ลักษณะมิติ: ความสูง ขนาดปลายบนและฐาน ความตรงของเสา
• เสร็จสิ้นการตรวจสอบด้าน:
• การเชื่อมที่เรียบร้อยดี: ไม่มีการอุดแผลพุพองและรอยตัด (“colmatage et bouture”) ของลวดบัดกรี
• เสร็จสิ้นการชุบสังกะสีอย่างดี: ไม่มีความหนาพิเศษ, เข็ม, ซากไหล, การต่อและจุดดำ
• เครื่องหมายและข้อบ่งชี้.
• มีการป้องกันทางกลที่ด้านบนและที่ฐานของเสา
• การแสดงตนของขั้วสายดิน

การควบคุมคุณภาพการเคลือบผิว:

ตามมาตรฐาน ISO 1461 หรือเทียบเท่า: Thickness Control of Galvanization coating and Quality control of zinc (bath of galvanization)



การทดสอบบนเสา (การทดสอบทางกล)

การทดสอบการดัดงอแบบไม่ทำลาย (การตรวจสอบขีดจำกัดความยืดหยุ่น) เป็นการตรวจสอบความทนทานของเสาที่อยู่ภายใต้ความเครียด F ที่นำไปใช้กับด้านบนของเสาที่ฝังF = (แรงดึงเล็กน้อย x ปัจจัยด้านความปลอดภัย) + สมมติ



แรงดันลม.

วิธีทดสอบ:

วิธีการนี้ประกอบด้วยการเพิ่มโหลดที่กระทำกับเสาอย่างช้าๆ และสม่ำเสมอตั้งแต่ 0 ถึง F และในขณะเดียวกันก็สังเกตการเปลี่ยนแปลงของการหย่อน (การงอของเสา) ที่สอดคล้องกับโหลดต่อไปนี้: 25% F, 50% F, 75% F, 80 % F, 90% F และ 100% F.

หลังจากใช้งานภายใต้โหลด F เป็นเวลา 1 นาที เสาจะถูกปล่อยออกอย่างช้าๆ และสม่ำเสมอจนกระทั่งไม่มีโหลด (โหลดเป็นศูนย์)ความหย่อนคล้อยที่เหลือจะถูกบันทึกไว้การทดสอบเป็นที่น่าพอใจหากการลดลงที่เหลือไม่เกิน 2% ของการลดลงที่สอดคล้องกับโหลด 100% F และไม่มีความผิดปกติหรือการเสียรูปปรากฏบนเสา



การทดสอบการทำลาย

โหลดจะถูกนำไปใช้กับเสาซึ่งผ่านการทดสอบการโก่งตัวแล้วภายใต้เงื่อนไขเดียวกันกับที่ระบุไว้ อย่างไรก็ตาม การเคลื่อนที่ของโหลดจะดำเนินการอย่างต่อเนื่องและไม่หยุดจนกว่าจะเกิดการหักของเสา

ค่าของโหลดที่นำไปสู่การแตกหักของเสาจะถูกบันทึกลงความเค้นทำลายต้องเท่ากับหรือสูงกว่า F



การควบคุมคุณภาพของเหล็ก

รายงานเกี่ยวกับคุณภาพของเหล็กที่ใช้ในการผลิตเสาที่สั่งซื้อ และเป็นไปตามการควบคุมคุณภาพเหล็กตามมาตรฐาน EN 10025 หรือเทียบเท่าจะต้องส่งให้กับ EDCL



การทดสอบการยอมรับ

การทดสอบการยอมรับจะต้องทำในโรงงานและซัพพลายเออร์จะเป็นผู้รับผิดชอบการทดสอบจะได้รับการอนุมัติโดยแถลงการณ์ที่ลงนามโดยส่วนปัจจุบันEDCL ขอสงวนสิทธิ์ในการทดสอบเหล่านี้

การสุ่มตัวอย่างจะกระทำตามข้อกำหนดของมาตรฐานสากลและบนพื้นฐานดังต่อไปนี้:

• ระดับการควบคุม: S2
• การควบคุมอย่างง่ายตามปกติ: การย้ายไปยังการควบคุมแบบลดขนาดหรือแบบเสริมจะกระทำตามข้อกำหนดของมาตรฐานที่กล่าวถึงข้างต้น
• ระดับคุณภาพที่ยอมรับได้ (ALQ): 2.5การย้ายจากการควบคุมปกติไปสู่การควบคุมที่ลดลงหรือเสริมให้เป็นไปตามมาตรฐานสากล

การทดสอบการยอมรับจะต้องรวมถึงการทดสอบต่อไปนี้:

ก.การตรวจสอบภาพและมิติของเสาเสร็จสิ้นการตรวจสอบด้านสายตา

• การเชื่อมที่เรียบร้อยดี: ไม่มีแผลพุพอง การอุด และการตัดลวดบัดกรี
• เคลือบสังกะสีอย่างดี: ไม่มีความหนาพิเศษ, เข็ม, การไหล, การต่อและจุดดำ

ข. การตรวจสอบมิติ

• ลักษณะมิติ: ความสูง ขนาดส่วนปลายด้านบนและฐาน
• มีการป้องกันทางกลที่ด้านบนและที่ฐานของเสา
• การควบคุมความหนาของการเคลือบกัลวาไนซ์ตามมาตรฐานสากล

กระบวนการผลิต

---

การตรวจสอบวัสดุ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อมแนวตั้ง → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → กระบวนการลบคม → การชุบสังกะสี การเคลือบผงหรือการพ่นสี → การปรับเทียบใหม่ → การทำเกลียว → การบรรจุภัณฑ์



คำถามที่พบบ่อย

---

ไตรมาสที่ 1ฉันจะได้รับราคาของเสาที่ต้องการได้อย่างไร?

ตอบ: 1. โปรดระบุขนาดที่แน่นอน เช่น ความสูง ประเภทและความหนาของวัสดุเพลาเสา เส้นผ่านศูนย์กลางด้านบนและด้านล่างจากนั้นเราสามารถให้ใบเสนอราคาที่ถูกต้องตามข้อกำหนดของคุณ 2. คุณสามารถส่งรายละเอียดและภาพวาดการประกอบจากนั้นเราสามารถให้ใบเสนอราคาที่ถูกต้องตามภาพวาด

ไตรมาสที่ 2ฉันเป็นผู้ค้าส่งรายย่อยคุณยอมรับคำสั่งขนาดเล็กหรือไม่?

ตอบ: ไม่ใช่ปัญหาหากคุณเป็นผู้ค้าส่งรายย่อยเรารับออเดอร์ในปริมาณต่างๆ

ไตรมาสที่ 3ฉันเป็นนักออกแบบคุณช่วยฉันสร้างตัวอย่างที่เราออกแบบได้ไหม

ตอบ: ภารกิจของเราคือการช่วยให้ลูกค้าของเราประสบความสำเร็จเรายินดีเป็นอย่างยิ่งที่จะช่วยคุณแก้ปัญหาใดๆ ที่คุณอาจมี

Q4: เราต้องการเป็นตัวแทนของคุณสำหรับพื้นที่ของเราฉันจะสมัครสิ่งนี้ได้อย่างไร

ตอบ: โปรดส่งข้อเสนอและประวัติบริษัทของคุณ

Q5.บอกฉันเกี่ยวกับบริษัทของคุณ?

เราเป็นผู้ผลิตและส่งออกเสาเหล็กทุกชนิด รวมถึงเสาไฟฟ้า เสาไฟถนน เสาโทรคมนาคม และผลิตภัณฑ์ที่ทำจากเหล็กอื่นๆ ตั้งแต่ปี 2000 ผลิตภัณฑ์ของเราได้ส่งออกไปยังหลายภูมิภาคทั่วโลก

คำถามที่ 6คุณมีนโยบายพิเศษสำหรับบริษัทที่มีตราสินค้าหรือไม่?

ตอบ: ใช่ เรามีการสนับสนุนพิเศษสำหรับบริษัทที่มีแบรนด์ของตัวเองแต่อยู่ในรายชื่อลูกค้าวีไอพีของเราด้วยโปรดส่งสำเนาข้อมูลการขายของคุณมาให้เรา เพื่อให้เราสามารถวิเคราะห์แนวทางการดำเนินการที่ดีที่สุดในการสนับสนุนผลิตภัณฑ์ของคุณในตลาดของคุณ

คำถามที่ 7คุณให้บริการแบบ Door to Door หรือไม่?เพราะไม่รู้จะจัดการกับพิธีการศุลกากรยังไง

A: เราให้บริการแบบ Door to Door เพื่อช่วยคุณลดเวลาและค่าใช้จ่ายในการขนส่งเนื่องจากเรามีส่วนลดเพิ่มเติมกับบริษัทขนส่งเนื่องจากที่ผ่านมาเราได้ดำเนินการจัดส่งหลายครั้งซึ่งจะช่วยให้คุณประหยัดเวลาและเงินได้มาก
