เน้น
อุปกรณ์ไฟฟ้า
,ฮาร์ดแวร์สายส่ง
-
การรักษาพื้นผิวจุ่มร้อนชุบสังกะสี
-
ความหนา2.5มม. - 20มม
-
ประเภทเมทัลชีทเหล็กแผ่นรีดร้อน (Q235, Q345, A36, GR50), สแตนเลส
-
ความหนาของสังกะสี85μm-100μm
-
วัสดุบรรจุภัณฑ์วัสดุที่อ่อนนุ่ม
-
สถานที่กำเนิดมณฑลเจียงซู
-
ใบรับรองISO 9001
-
กำหนดเองใช่
-
ออกแบบสายลม160KM / H หรือขึ้นอยู่กับคำขอของลูกค้า
-
แบบอย่างND3Y-8000D
-
สถานที่กำเนิดมณฑลเจียงซูประเทศจีน
-
ชื่อแบรนด์Futao
-
ได้รับการรับรองISO 9001
-
หมายเลขรุ่นFT-CA012
-
จำนวนสั่งซื้อขั้นต่ำ1 ชิ้น
-
ราคา$140-$180
-
รายละเอียดการบรรจุ40HC หรือ OT ห่อด้วยเสื่อหรือเสื่อฟาง
-
เวลาการส่งมอบ30 - 60 วันทำการ
-
เงื่อนไขการชำระเงินL / C, T / T
-
สามารถในการผลิต3,000 ชิ้นทุกเดือน

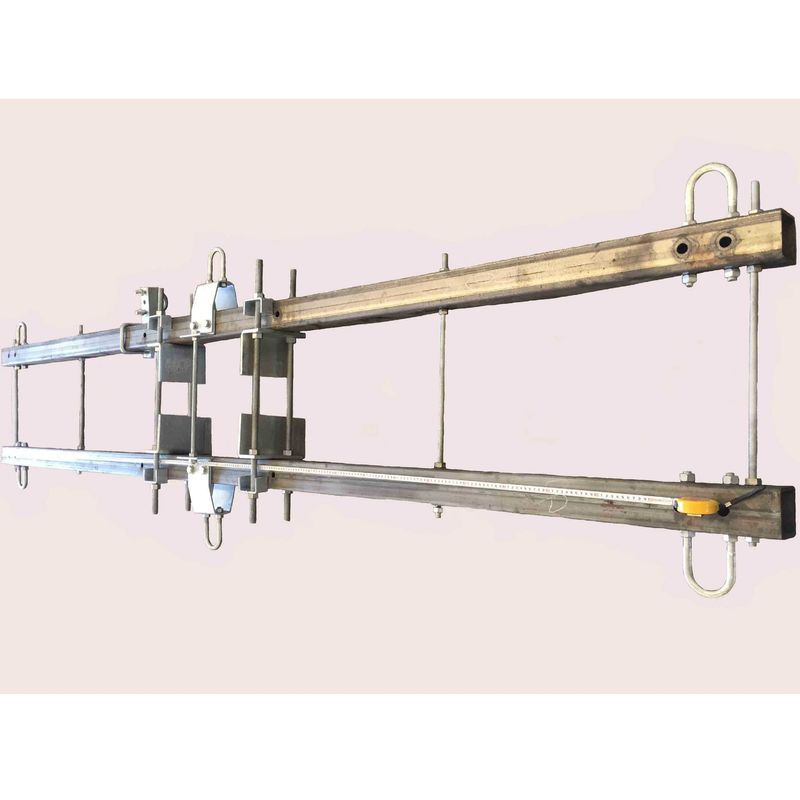

12KV 35KV อุปกรณ์เสริมเสาเหล็กชุบสังกะสี 8000D Cross Arm สำหรับโครงการไฟฟ้า
อุปกรณ์เสริมเสาเหล็กชุบสังกะสี 12kv 35kv 8000D Cross Arm สำหรับโครงการไฟฟ้า
รายละเอียดสินค้า
l นี่คืออุปกรณ์เสริมที่ใช้เป็นแขนไขว้สำหรับโครงการสายส่ง
l หมายเลขรุ่นผลิตภัณฑ์คือ FT-CA010
l ผลิตภัณฑ์ได้รับการออกแบบตามมาตรฐาน AASHTO (American Association of State Highway Transportation Officials)
l เสาจะมีความสูง 8 ถึง 16 เมตร
l พื้นผิวของผลิตภัณฑ์จะเคลือบด้วยสังกะสีแบบจุ่มร้อนและเคลือบด้วยผงหากจำเป็น
l Q235, 355, A36, GR50, GR65 จะใช้เป็นวัสดุเหล็กแผ่น
คาดหวังความคลาดเคลื่อนของขนาด +/- 1%
l เสาจะมีรูปทรงกรวย, เหลี่ยม (หกเหลี่ยม, แปดเหลี่ยม, สองเหลี่ยม)
l กระบวนการผลิตที่ได้รับการรับรองมาตรฐาน ISO9001:2000
l ออกแบบให้มีแรงต้านลม 160 กม./ชม. หรือขึ้นอยู่กับคำขอของลูกค้า
l เงื่อนไขการชำระเงินจะระบุไว้ใน TT/LC
- การใช้งาน :แบกรับภาระแนวตั้งและแนวนอนของตัวนำภายใต้สภาวะปกติที่ไม่ทำลายลวดแขนไขว้ที่มีแรงดึงใช้เพื่อรับน้ำหนักตัวนำในแนวตั้งและแนวนอน แต่ยังรับความแตกต่างของแรงดึงของตัวนำด้วยแขนไขว้มุมใช้เพื่อรับน้ำหนักตัวนำในแนวตั้งและแนวนอนและยังรับแรงดึงตัวนำข้างเดียวขนาดใหญ่

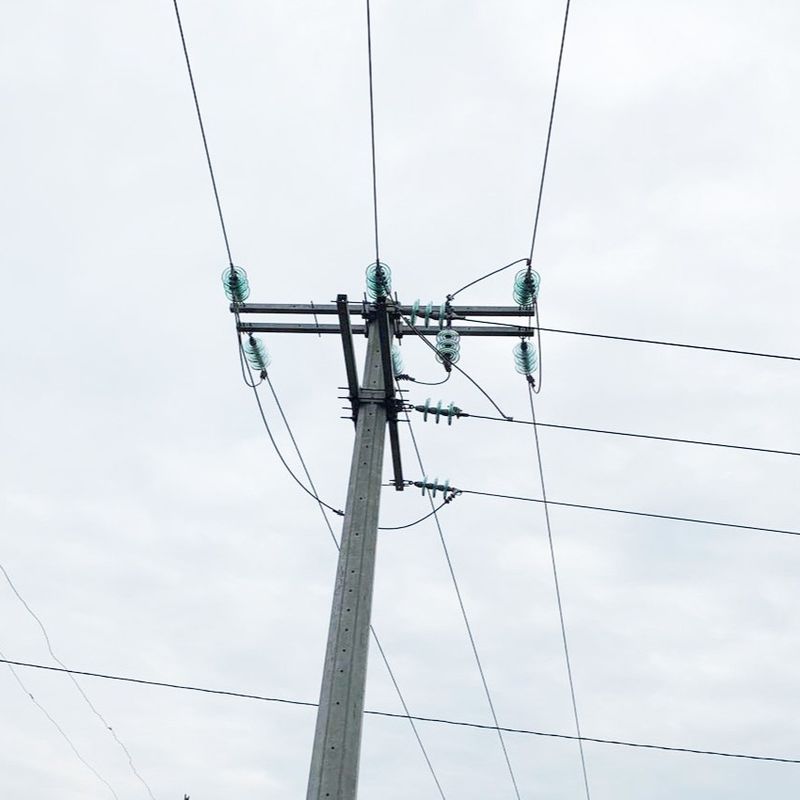

- (เสาในบางพื้นที่เป็นคานขวางคู่) โดยทั่วไปคานขวางจะติดตั้งห่างจากยอดเสา 200 มม. ให้ติดตั้งคานขวางตรงที่ด้านรับ และคานขวางของเสามุม ขั้วปลายสาย และกิ่งก้าน ต้องติดตั้งเสาที่ด้านสายดึง
- ตามสภาพความเค้นของครอสอาร์ม ครอสอาร์มเดี่ยวใช้สำหรับเสาตรงหรือเสามุมที่ต่ำกว่า 15 องศา ในขณะที่ครอสอาร์มคู่ใช้สำหรับเสามุม เสารับแรงดึง เสาเทอร์มินอล และเสาสาขาที่มีมุม 15-45 องศา และคานขวางใช้สำหรับเสามุม เสารับแรง เสาขั้ว และเสากิ่งที่มีมุมมากกว่า 45 องศา
รายละเอียดสเปค
| ชื่อผลิตภัณฑ์ | อุปกรณ์เสริมเสาเหล็กชุบสังกะสี 12kv 35kv แขนไขว้ 8000D สำหรับโครงการไฟฟ้า |
| วัสดุ | ASTM A572 S355,Q345 |
| ออกแบบสายลม | 30M / S หรือขึ้นอยู่กับคำขอของลูกค้า |
| การรักษาพื้นผิว | การชุบสังกะสีแบบจุ่มร้อน |
| ความหนาของสังกะสี | โดยเฉลี่ย 80-100 ไมครอน ตามมาตรฐาน BS EN ISO1461 |
| ความแข็งแรงของผลผลิตขั้นต่ำ | 355 เมกะปาสคาล |
| ความต้านทานแรงดึงสูงสุดต่ำสุด | 490 เมกะปาสคาล |
| ความต้านทานแรงดึงสูงสุดสูงสุด | 620 เมกะปาสคาล |
กระบวนการผลิต
การตรวจสอบวัสดุ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อมแนวตั้ง → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → กระบวนการลบคม → การชุบสังกะสี การเคลือบผงหรือการพ่นสี → การปรับเทียบใหม่ → การทำเกลียว → การบรรจุภัณฑ์
รายละเอียดสินค้า
| ไขว้แขน |
- ตำแหน่งของอุปกรณ์ต่อพ่วงและอุปกรณ์เชื่อมต่อบนเพลาโดยคำนึงถึงทิศทางแนวตั้งและการวางแนวเชิงมุมไปยังศูนย์กลางจะต้องถูกรักษาไว้อย่างถูกต้องความคลาดเคลื่อนที่ยอมรับได้ตามแนวดิ่งคือ ±10 มม. - เส้นผ่านศูนย์กลางของส่วนแขนตัดต้องไม่น้อยกว่าค่าการออกแบบ ค่าเผื่อบวกต้องไม่เกิน +3 มม. - ความยาวของครอสอาร์มต้องไม่เกิน -25 มม. & +50 มม. - การเพิ่มขึ้นของแกนครอสอาร์มตามแกนทางทฤษฎีจะต้องไม่เกิน ±9 มม. ต่อเมตร |
| โครงสร้างที่สร้างขึ้น |
- ความยาวตักในข้อต่อสลิปต้องอยู่ภายใน -15 มม. & +50 มม. - ความคลาดเคลื่อนในความยาวรวมของเพลาจะเป็นฟังก์ชันของความคลาดเคลื่อนของความยาวเพลาและความยาวตักในข้อต่อของเรือทั้งนี้ความยาวเพลาที่สั้นลงทั้งหมดต้องไม่เกินร้อยละ 0.25 ของเพลา ความสูง. |
| การตั้งร้าน |
โครงสร้างเสาแต่ละอันจะต้องประกอบเข้าด้วยกันอย่างสมบูรณ์เพื่อพิสูจน์ความสะดวกในการประกอบและการปฏิบัติตามโครงสร้างที่ประกอบด้วยความคลาดเคลื่อนที่ระบุ ส่วนของเพลาที่เชื่อมต่อกันลื่นสำเร็จแล้ว จะต้องมีเครื่องหมายตรงกันสำหรับการสร้างฟิลด์ที่ง่ายในอนาคต แรงที่จำเป็นเพื่อให้ได้ความยาวรอบที่กำหนดในข้อต่อสลิปจะต้องไม่น้อยกว่าน้ำหนักของส่วนบนของข้อต่อเพลา รวมถึงน้ำหนักของแขนไขว้และน้ำหนักสูงสุดของตัวนำและสายดินในแนวดิ่ง ต้องใช้ความระมัดระวังอย่างมากเพื่อหลีกเลี่ยงความเสียหายต่อวัสดุประดิษฐ์ โดยเฉพาะอย่างยิ่งกับผิวเคลือบในระหว่างการทดสอบประกอบ |
| การเคลือบพื้นผิว | |
| ทั่วไป | โครงสร้างเสาทุกส่วนจะต้องชุบสังกะสีแบบจุ่มร้อนตามข้อกำหนด ASTM A123ใบหน้าภายในและภายนอกทั้งหมดของส่วนท่อ แผ่นฐาน แผ่นหน้าแปลน สลักเกลียวเชื่อมต่อ และอย่างน้อยความยาวเปิดของสลักเกลียวยึด จะต้องได้รับการเคลือบสังกะสีด้วยการชุบสังกะสีแบบจุ่มร้อน |
|
การเตรียมพื้นผิว |
พื้นผิวของวัสดุฐานต้องสะอาดเพียงพอ เพื่อให้ได้การเคลือบสังกะสีที่น่าพอใจการเตรียมพื้นผิวมีขั้นตอนต่อเนื่องดังนี้: ก) อาบโซดาไฟในสารละลายกรดเพื่อขจัดน้ำมัน สี และจาระบีที่มากเกินไปออกจากพื้นผิว b) การล้างเพื่อชะล้างกรดที่ตกค้างจากขั้นตอนก่อนหน้า ค) การดองในอ่างที่มีกรดไฮโดรคลอริกเจือจางเพื่อกำจัดตะกรันและสนิม อาจจำเป็นต้องยิงหรือพ่นทรายเพื่อกำจัดตะกรันที่ฝังรากลึกหรืออนุภาคที่ไม่สามารถเคลื่อนที่ได้โดยการดองต้องทำความสะอาดรอยเชื่อมทั้งหมดด้วยมือหรือวิธีการระเบิดอื่นๆ เนื่องจากสารตกค้างจากการเชื่อมมีความเฉื่อยทางเคมีในสารละลายดองมาตรฐานควรพิจารณาเวลาแช่และอุณหภูมิของการดองเพื่อหลีกเลี่ยงการเปราะของเหล็กเนื่องจากการดูดซึมไฮโดรเจนในโลหะหลัก d) การล้างเพื่อล้างขั้นตอนก่อนหน้า จ) การผสมฟลักซ์ล่วงหน้าในอ่างน้ำร้อนที่มีสารละลายสังกะสีคลอไรด์และแอมโมเนียมคลอไรด์เพื่อป้องกันเหล็กที่ทำความสะอาดในขั้นตอนก่อนหน้านี้จากการออกซิไดซ์อีกครั้งเมื่อเข้าสู่บริเวณที่แห้งของอ่างสังกะสี และยังป้องกันการเกาะตัวของซิงค์ออกไซด์ที่มีอยู่ในการจุ่ม ไปจนถึงโลหะหลัก จึงทำให้สารเคลือบสังกะสีสามารถยึดเกาะกับพื้นผิวของโลหะได้ ฉ) การทำให้แห้งด้วยเตาเผาเพื่อกำจัดน้ำที่เกาะติดกับโลหะจากขั้นตอนก่อนหน้า และเพื่อให้ความร้อนแก่โลหะด้วยขั้นตอนนี้จำเป็นเพื่อหลีกเลี่ยงการฉายภาพสังกะสีและการก่อตัวของซิงค์ออกไซด์บนพื้นผิวโลหะเมื่อจุ่มโลหะลงในสังกะสีหลอมเหลว g) การเคลือบสังกะสี ซึ่งได้มาจากการจุ่มชิ้นส่วนโลหะลงในอ่างสังกะสีหลอมเหลวที่ 450โอค. ความหนาของชั้นเคลือบในขั้นตอนนี้ประมาณ |
| 600 ถึง 700 กรัมต่อพื้นผิวตารางเมตร | |
| การตรวจสอบ | นอกจากการควบคุมความหนา ความสม่ำเสมอ และการยึดเกาะของกัลวาไนซ์แล้ว การตรวจสอบแบบไม่ทำลายจะต้องทำในบริเวณรอยเชื่อมเพื่อให้แน่ใจว่าไม่มีรอยแตกที่ปลายในรอยเชื่อมพื้นที่เหล่านี้รวมถึงการเชื่อมต่อเพลากับแผ่นฐานหรือหน้าแปลนฐาน |
| ทาสีบนพื้นผิวสังกะสี |
เมื่อสายส่งไฟฟ้าผ่านป่าหรือพื้นที่อนุรักษ์ตามคำสั่งของผู้ว่าจ้าง ผู้รับจ้างควรทาสีบางส่วนของเสาหรือทั้งเสาในบริเวณดังกล่าวด้วยสีเขียวที่เพียงพอ ระบบการทาสีที่เหมาะสมบนพื้นผิวสังกะสีจะต้องได้รับการแนะนำจากผู้ผลิตและราคาเหมารวมจะเสนอราคาตามตารางราคา |
| การทดสอบ | เสาควรได้รับการทดสอบโดยให้กล่องรับน้ำหนักออกแบบควบคุมทั้งหมดการทดสอบประเภทควรทำตามมาตรฐาน ASCE /SEI 48-11 สำหรับการออกแบบโครงสร้างเสาส่งเหล็ก |
การทดสอบ
บรรจุภัณฑ์และการจัดส่ง
เราบรรจุส่วนบนและส่วนล่างของเสาด้วยเสื่อหรือฟางเพื่อป้องกันความเสียหายต่อผิวสังกะสีที่อาจเกิดขึ้นระหว่างการขนส่ง
บรรจุภัณฑ์สามารถทำได้ตามความต้องการของลูกค้า
เราสามารถจัดส่งเสาโดยทางทะเลหรือทางอากาศหรือด่วนหรือรถไฟและเรามีตัวแทนจัดส่งประจำของเรา
คำถามที่พบบ่อย
เงื่อนไขการค้า:
1. ระยะราคา: EXW, FOB, CFR, CIF, FCA หรืออื่น ๆ
ราคานี้รวมแกนเสา แผ่นฐาน คานขวาง และส่วนพุก
2. การชำระเงิน: ล่วงหน้า 30% T / T, 70% T / T หรือ L / C ที่เห็นก่อนจัดส่งวิธีการชำระเงินอื่น ๆ สามารถเจรจาได้
3. บรรจุภัณฑ์: ถุงพลาสติกทอหรือผ้าห่มเก่าหรือตามความต้องการของลูกค้า
4. เวลาจัดส่ง: ภายใน 30-60 วันทำการหลังจากได้รับเงินมัดจำ
| ไตรมาสที่ 1ฉันจะได้รับราคาของเสาที่ต้องการได้อย่างไร? |
|
ตอบ: 1. โปรดระบุขนาดที่แน่นอน เช่น ความสูง ชนิดและความหนาของวัสดุเพลาเสา เส้นผ่านศูนย์กลางด้านบนและด้านล่างจากนั้นเราสามารถให้ใบเสนอราคาที่ถูกต้องตามข้อกำหนดของคุณ |
| ไตรมาสที่ 2ฉันเป็นผู้ค้าส่งรายย่อยคุณยอมรับคำสั่งขนาดเล็กหรือไม่? |
| ตอบ: ไม่ใช่ปัญหาหากคุณเป็นผู้ค้าส่งรายย่อยเราสามารถรับคำสั่งซื้อในปริมาณต่างๆ |
| ไตรมาสที่ 3ฉันเป็นนักออกแบบคุณช่วยฉันสร้างตัวอย่างที่เราออกแบบได้ไหม |
| ตอบ: ภารกิจของเราคือการช่วยให้ลูกค้าของเราประสบความสำเร็จเรายินดีเป็นอย่างยิ่งที่จะช่วยคุณแก้ปัญหาใดๆ ที่คุณอาจมี |
| Q4: เราต้องการเป็นตัวแทนของคุณสำหรับพื้นที่ของเราฉันจะสมัครสิ่งนี้ได้อย่างไร |
| ตอบ: โปรดส่งข้อเสนอและประวัติบริษัทของคุณ จะดีกว่าหากเราสามารถทราบปริมาณการซื้อโดยประมาณของทุกปี |
| Q5.บอกฉันเกี่ยวกับบริษัทของคุณ? |
| เราเป็นผู้ผลิตและส่งออกเสาเหล็กทุกชนิด รวมถึงเสาไฟฟ้า เสาไฟถนน เสาโทรคมนาคม และผลิตภัณฑ์ที่ทำจากเหล็กอื่นๆ ตั้งแต่ปี 2000 ผลิตภัณฑ์ของเราได้ส่งออกไปยังหลายภูมิภาคทั่วโลก |
| คำถามที่ 6คุณมีนโยบายพิเศษสำหรับบริษัทที่มีตราสินค้าหรือไม่? |
| ตอบ: ใช่ เรามีการสนับสนุนพิเศษสำหรับบริษัทที่มีแบรนด์ของตัวเองแต่อยู่ในรายชื่อลูกค้าวีไอพีของเราด้วยโปรดส่งสำเนาข้อมูลการขายของคุณมาให้เรา เพื่อให้เราสามารถวิเคราะห์แนวทางการดำเนินการที่ดีที่สุดในการสนับสนุนผลิตภัณฑ์ของคุณในตลาดของคุณ |
| คำถามที่ 7คุณให้บริการแบบ Door to Door หรือไม่?เพราะไม่รู้จะจัดการกับพิธีการศุลกากรยังไง |
| A: เราให้บริการแบบ Door to Door เพื่อช่วยคุณลดเวลาและค่าใช้จ่ายในการขนส่งเนื่องจากเรามีส่วนลดเพิ่มเติมกับบริษัทขนส่งเนื่องจากที่ผ่านมาเราได้ดำเนินการจัดส่งหลายครั้งซึ่งจะช่วยให้คุณประหยัดเวลาและเงินได้มาก |
บริการของเรา
1. เราจะตอบคำถามทั้งหมดของคุณภายใน 12 ชั่วโมงทำการ
2. พนักงานที่มีประสบการณ์จะตอบคำถามทั้งหมดของคุณเป็นภาษาอังกฤษได้อย่างคล่องแคล่ว
3. เรามีทีมออกแบบที่มีประสบการณ์และเป็นมืออาชีพ
4. โซลูชันพิเศษและไม่ซ้ำใครสามารถจัดหาให้กับลูกค้าของเราโดยวิศวกรและพนักงานมืออาชีพที่ผ่านการฝึกอบรมมาอย่างดี
5. ส่วนลดพิเศษหรือค่าคอมมิชชันและการคุ้มครองการขายมีให้กับผู้จัดจำหน่ายของเรา
6. โรงงานที่ทันสมัยด้วยเครื่องจักรเฉพาะทางที่เน้นการผลิตเสาเหล็กประเภทต่างๆ ด้วยประสบการณ์และความเชี่ยวชาญกว่า 20 ปี เพื่อส่งมอบผลิตภัณฑ์คุณภาพที่คุณวางใจได้ในราคาที่แข่งขันได้
7. เรามีทีมตรวจสอบของเราเองเพื่อควบคุมคุณภาพ
