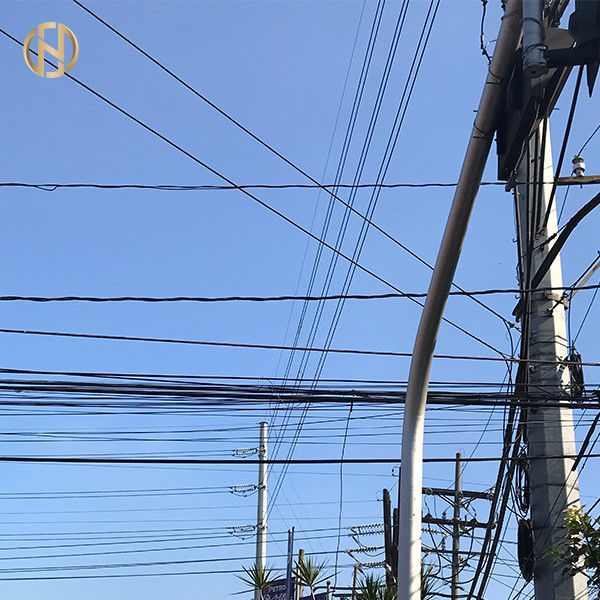

เสายูทิลิตี้เหล็ก 33KV 11M 990daN เสาไฟฟ้ายูทิลิตี้ไฟฟ้าแรงสูง

                                         33KV 11M Steel Utility pole 990daN HV line poles ยูทิลิตี้เสาไฟฟ้า

1.0 ขอบเขต

ข้อกำหนดเหล่านี้ครอบคลุมถึงการออกแบบ วิศวกรรม การผลิต การประกอบ การทดสอบที่โรงงานของผู้ผลิตก่อนจัดส่งเสาเหล็ก ชุดประกอบคานขวาง ชุดคราด แผ่นกันอันตราย ชุดสายดิน GI สำหรับสายเสาเดี่ยว 33kV ข้อต่อกันสะเทือนและแรงดึงที่เหมาะสำหรับตัวนำ AAC สำหรับใช้กับ 3 เฟส, 50 Hz, สายเหนือศีรษะ 33kV ที่ต่อลงดินอย่างแน่นหนา

• การออกแบบและฝีมือต้องเป็นไปตามหลักปฏิบัติทางวิศวกรรมที่ดีที่สุด เพื่อให้ได้ประสิทธิภาพที่น่าพอใจตลอดอายุการใช้งาน
• วัสดุและอุปกรณ์ใด ๆ ที่ไม่ได้ระบุไว้โดยเฉพาะในข้อกำหนดนี้ แต่จำเป็นสำหรับการทำงานที่น่าพอใจของอุปกรณ์จะถือว่ารวมอยู่ด้วย เว้นแต่จะได้รับการยกเว้นโดยเฉพาะและจะจัดหาให้โดยไม่มีค่าใช้จ่ายเพิ่มเติมใด ๆส่วนประกอบที่มีคะแนนเท่ากันจะต้องใช้แทนกันได้ผู้เสนอราคาต้องจัดหาสิ่งอำนวยความสะดวกในการทดสอบที่มีอยู่ในงานของผู้ผลิต

2.0 มาตรฐาน

เสาเหล็ก ส่วนประกอบแขนไขว้ ส่วนประกอบค้ำยันไขว้ และแขนป้องกันเสา ชุด ​​Guy ชุดสายดิน ฯลฯ จะต้องเป็นไปตามมาตรฐาน IEC ที่เกี่ยวข้องและมาตรฐานสากลอื่น ๆ ที่ยอมรับอย่างเป็นกลาง (ตามที่แก้ไขล่าสุด) ที่กล่าวถึงด้านล่างจะมีผลบังคับใช้กับ วัสดุและกระบวนการที่ใช้ในการผลิตอุปกรณ์เหล่านี้:

เมื่อใดก็ตามที่มีความแตกต่างในมาตรฐานให้ใช้เกณฑ์ที่เข้มงวดที่สุด

3.0 วัสดุ, การก่อสร้างรายละเอียดและทักษะฝีมือ

• วัสดุที่ใช้ในการผลิตอุปกรณ์ทั้งหมดจะต้องเป็นของใหม่และมีคุณภาพดีที่สุดและชั้นที่เหมาะสมที่สุดสำหรับการทำงานภายใต้เงื่อนไขที่กำหนด
• เหล็กที่ใช้ในการผลิตอุปกรณ์ต่าง ๆ จะต้องเป็นไปตามข้อกำหนดทั่วไปเกี่ยวกับการจัดหาวัสดุที่จัดทำขึ้นตามมาตรฐานสากลที่เกี่ยวข้อง
• วัสดุที่วิเคราะห์ตามมาตรฐาน ISO 13520:2015 หรือมาตรฐานสากลอื่นๆ ที่เกี่ยวข้องจะต้องไม่แสดงปริมาณซัลเฟอร์และฟอสฟอรัสเกิน 0.060% ต่อรายการ
• อุปกรณ์ต้องได้รับการตกแต่งอย่างดี สะอาด และปราศจากข้อบกพร่องที่เป็นอันตรายบนพื้นผิวปลายของเสาเหล็ก ส่วนมุม ฯลฯ จะต้องตัดเป็นสี่เหลี่ยมจัตุรัสและต้องตรง
• สลักเกลียว น็อต และแหวนรองแพ็ค และลวดเกลียวและลวดป้องกันแขนไขว้จะต้องชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน ISO 1461:2009(en) หรือมาตรฐานสากลอื่นๆ ที่เกี่ยวข้องคุณภาพของสังกะสีต้องมีเกรด Zn 98 เป็นอย่างน้อยตาม ISO 752:2004การเคลือบสังกะสีจะต้องติดแน่น เรียบ สว่างพอสมควร ต่อเนื่อง และปราศจากความไม่สมบูรณ์และฟลักซ์ ขี้เถ้าและขี้ผง การรวมตัว สะเก็ดและจุดดำ สิว ก้อน และรอยไหล
• เสาเหล็กจะต้องชุบสังกะสีแบบจุ่มร้อนด้วยการเคลือบสังกะสีอย่างต่ำ 125 ไมครอน และแผ่นฐานเหล็กที่มีการเคลือบสังกะสีอย่างต่ำ 125 ไมครอนโดยทั่วไปตามมาตรฐาน ASTM A123 และผ่านการทดสอบตามมาตรฐานสากลที่เกี่ยวข้อง..
• บทความต้องทนต่อการจุ่มอย่างน้อย 4 ครั้งในระยะเวลาหนึ่งนาทีความสม่ำเสมอของการเคลือบกัลวาไนซ์จะต้องถูกกำหนดโดยการทดสอบก่อนกำหนดตามที่กำหนดใน ASTM A123
• ข้อต่อกันสะเทือนและแรงดึงต้องทำจากอลูมิเนียมอัลลอยด์ และน็อตและสลักเกลียวทั้งหมดต้องทำจากเหล็กชุบสังกะสีแบบจุ่มร้อนที่มีความหนาขั้นต่ำของการเคลือบสังกะสี 85 ไมครอน ตามมาตรฐาน ISO 10684:2004(en) Part XIII หรือมาตรฐานสากลอื่นๆ ที่เกี่ยวข้อง

4.0 ข้อกำหนดทางเทคนิคเฉพาะของอุปกรณ์ต่างๆ

4.1 เหล็ก เสา

ผู้ซื้ออาจใช้ดุลยพินิจในการให้ข้อมูลการออกแบบและการประกอบของเสาหนึ่งชนิดหรือมากกว่าที่จำเป็นสำหรับการผลิตและการทดสอบเสาโดยซัพพลายเออร์ หรืออาจขอให้ผู้ประมูลออกแบบเสาที่เหมาะสมที่สุด และในกรณีนั้นให้ส่งรายละเอียดการออกแบบ การคำนวณใน 'รูปแบบ excel' เพื่อตรวจสอบและทบทวนโดยผู้ว่าจ้าง

การออกแบบเสาจะต้องดำเนินการและตรวจสอบโดยเฉพาะอย่างยิ่งตาม ASCE Manual- 72 / SEI - 48- 05 หรือมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้องเสาจะต้องเจาะล่วงหน้าและมาพร้อมกับฝาครอบด้านบนเสาและแผ่นฐาน

4.1.1 เฉพาะเจาะจง การก่อสร้าง ความต้องการ

4.1.1.1 เสาต้องออกแบบให้ทนต่อการรับน้ำหนักพร้อมกันที่เลวร้ายที่สุดเท่าที่จะเป็นไปได้ของ

• โหลดด้านข้างประกอบด้วยแรงลมบนตัวนำที่สอดคล้องกับช่วงลม แรงลมบนฉนวน แรงลมบนเสา และความตึงตัวนำสูงสุด
• โหลดในแนวดิ่งประกอบด้วยน้ำหนักตัวเองของเสา, น้ำหนักของตัวนำ, ฉนวน, ครอสอาร์ม, อุปกรณ์เพิ่มเติม, ไลน์แมน และแรงอัดเนื่องจากปฏิกิริยาของสเตย์ (ถ้ามี)

4.1.1.2 เสาเหล็กสำหรับ HV (33 kV) แบบผสม HV / LV จะต้องดำเนินการตามประเภทและการใช้งานต่อไปนี้:

• ผู้รับเหมาจะต้องส่งรายละเอียดการออกแบบ & ภาพวาดของเสาสำหรับแต่ละสายส่ง 33kV ที่กล่าวไว้ข้างต้นเพื่อขออนุมัติลูกค้าและตัวอย่างภาพวาดที่แสดงขนาดและการกำหนดค่าแนบมาด้วย
• เสาต้องเป็นไปตามข้อกำหนดด้านความยาวมิติและการรับน้ำหนักบนเสาตามพารามิเตอร์การออกแบบที่ระบุไว้ในข้อกำหนดนี้ขนาดทั่วแฟลตสำหรับด้านบนและด้านล่างสำหรับเสาทั้งหมดแสดงอยู่ในข้อมูลจำเพาะ/ภาพวาดนี้เป็นการออกแบบที่ต้องการเพื่อใช้หนึ่งมิติสำหรับความยาวของเสาแต่ละประเภทตราบเท่าที่เป็นไปตามเกณฑ์การออกแบบและภาระงาน

4.1.1.5การทำงาน โหลด

ภาระงานของเสาที่ระบุในที่นี้และกำหนดให้เป็นภาระซึ่งเมื่อใช้ที่ด้านล่าง 250 มม. จะทำให้เกิดความเครียดสูงสุดที่อนุญาตในเสา ให้ทำเครื่องหมายไว้บนเสาแต่ละต้น

• เสามาตรฐานจะต้องเหมาะสำหรับการใช้งานที่ระบุตามพารามิเตอร์การออกแบบที่กำหนดในตารางที่ 2, 3 และ 4
• ต้องมีรูทะลุเส้นผ่านศูนย์กลาง 14 มม. ในแต่ละเสาที่ความสูง 300 มม. เหนือความลึกของการปลูกสำหรับการต่อลงดินตำแหน่งของรูที่ความสูง 300 มม. จะต้องได้รับอนุญาตจากผู้ว่าจ้างก่อนทำเสา

4.1.1.8ฐาน จาน

เสาทั้งหมดจะต้องวางระหว่างการติดตั้งบน M-20 แผ่น PCC ความหนาขั้นต่ำ 75 มม. และขนาดโดยรวมมากกว่าขนาดด้านล่างด้านนอกของเสาประมาณ 150 มม.

อีกทางหนึ่ง;เสาจะต้องมีแผ่นฐานเหล็กสี่เหลี่ยมแยกต่างหากที่ประดิษฐ์จากเหล็กตามมาตรฐานที่เกี่ยวข้องนาที.ความหนาของแผ่นฐานต้องไม่น้อยกว่า 6 มม.การคำนวณการออกแบบความหนาของแผ่นฐานเหล็กจะต้องส่งเพื่อตรวจสอบและทบทวนโดยผู้ว่าจ้าง

4.1.1.9กาย

เสาสำหรับตำแหน่งมุมเล็ก (0 - 30°) จะต้องพยุงได้เองอย่างไรก็ตาม;เสาสำหรับมุมที่ใหญ่ขึ้นและตำแหน่งขั้วในพื้นที่ที่ไม่มีผู้อยู่อาศัยสามารถจัดหาได้โดย Anchor Guys วางทิศทางของส่วนสองส่วนของมุมที่ตำแหน่งมุมหรือตามความยาวที่ตำแหน่งขั้วไม่อนุญาตให้ผู้ชายในพื้นที่อยู่อาศัยแต่สามารถใช้สตรัทหรือสองเสาที่ยึดด้วยกลไกเข้าด้วยกันได้

4.1.1.10การผลิต และ เสร็จ

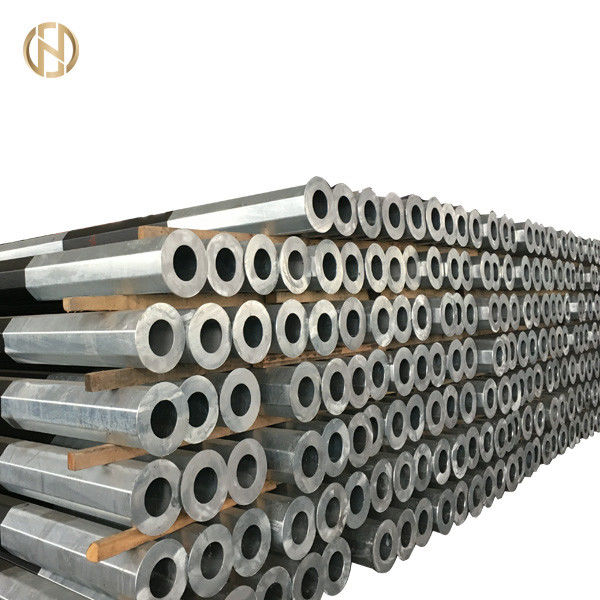

• เสาจะต้องประดิษฐ์โดยการดัดเย็นเหล็กแผ่นขนาดและความยาวที่เหมาะสมให้เป็นรูปแปดเหลี่ยมและมีรอยเชื่อมเดียวต่อเนื่องกันการเชื่อมต้องทำในบรรยากาศเฉื่อยโดยเฉพาะอย่างยิ่งภายใต้ปลอกหุ้มไนโตรเจน

ii.การเชื่อม การตัด การตัดเฉือน และการแปรรูปทั้งหมดจะต้องดำเนินการก่อนการชุบกัลวาไนซ์

• เสาจะต้องตรง เรียบ เป็นรูปแปดเหลี่ยมและรูปกรวย และต้องเรียบร้อยดี สะอาด ปราศจากเสี้ยน รอยบุบ และข้อบกพร่องอื่นๆ ที่พื้นผิว
• ต้องจัดให้มีรูและสายดินตามแบบโครงสร้างรูทั้งหมดและยอดเสาต้องอุดด้วยปลั๊กพลาสติก / ฝาพลาสติกที่ปิดแน่น เพื่อป้องกันน้ำเข้าโพรงเสา
• หมุดสายดิน M-12 สองอันวางตรงข้ามกันและเชื่อมชิดกับพื้นผิวด้านในของเสาพร้อมชุดแหวนรอง M-12 GI Nut, Bolt, Plain และ Spring แต่ละชุดจะต้องอยู่ต่ำกว่ายอดเสา 2700 มม. และต่ำกว่าระดับพื้น 500 มม. ในเสา HV line และที่ 400 มม. ใต้ยอดเสาและ 500 มม. ใต้ระดับพื้นดินสำหรับ เสา LV line.

vi.ระดับพื้นให้ทำเครื่องหมายด้วยแถบสีขนาดกว้าง 12 มม. รอบด้านด้วยสีดำ

• เสาต้นแบบตามการออกแบบที่ได้รับอนุมัติจะต้องประดิษฐ์และทดสอบที่เตียงทดสอบที่ได้รับอนุญาตซึ่งได้รับอนุมัติตาม IEC: 60652 หรืออาจตกลงร่วมกันในการทำลายโหลดต่อหน้าผู้ตรวจสอบของลูกค้าก่อนที่จะดำเนินการสร้างเสาจำนวนมาก

4.1.1.11ออกแบบ พารามิเตอร์ และ ปัจจัย ของ ความปลอดภัย

ความคลาดเคลื่อน

ผม. ความยาว

ความคลาดเคลื่อนของความยาวจะต้องเป็นดังนี้:

เสาสำเร็จรูปจะต้องไม่ตรงเกิน 1/600 ของความยาว

ความทนทานต่อการกลิ้งและการตัดสำหรับผลิตภัณฑ์เหล็กแผ่นรีดร้อนต้องเป็นไปตามมาตรฐานสากลที่เกี่ยวข้อง
