เสาส่งเหล็กแบบท่อ 220KV เสาส่งเหล็ก 230KV EN Stardand

เสาส่งเหล็กแบบท่อ 220KV เสาส่งเหล็ก 230KV EN Stardand

  • แสงสูง

    โพสต์ท่อเหล็กเสาเหล็กแปดเหลี่ยม

    ,

    octagonal steel pole

  • การรักษาพื้นผิว
    จุ่มร้อนชุบสังกะสี
  • การเชื่อม
    AWS D 1.1
  • ความสูง
    ตามคำขอของลูกค้า
  • ความหนา
    2 มม. - 32 มม
  • วัสดุ
    Q235, Q345, Q420,
  • รูปร่าง
    ท่อ,16ด้าน
  • สถานที่กำเนิด
    ประเทศจีน
  • ชื่อแบรนด์
    Futao
  • ได้รับการรับรอง
    EN10046
  • หมายเลขรุ่น
    220KV
  • จำนวนสั่งซื้อขั้นต่ำ
    2 ชิ้น
  • ราคา
    $111 - $660
  • รายละเอียดการบรรจุ
    ห่อ 40HC หรือ OT โดยเสื่อหรือเสื่อฟาง
  • เวลาการส่งมอบ
    33workdays
  • เงื่อนไขการชำระเงิน
    L / C, T / T
  • สามารถในการผลิต
    2,300 ชิ้นทุกเดือน

เสาส่งเหล็กแบบท่อ 220KV เสาส่งเหล็ก 230KV EN Stardand

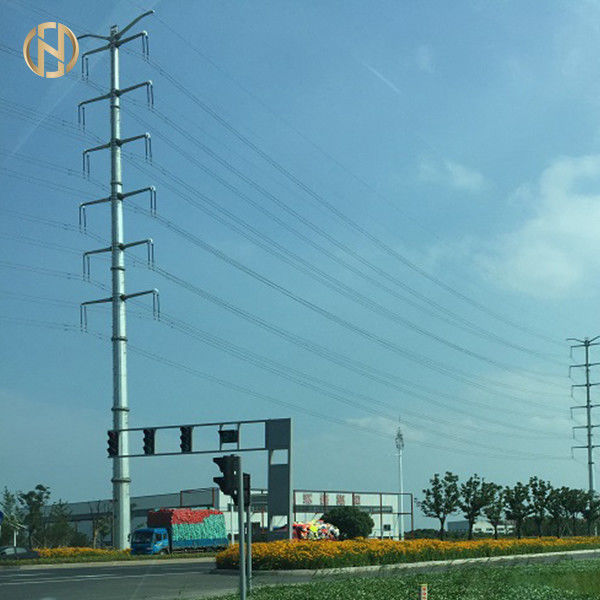

                                               เสาเหล็กท่อ 220KV สำหรับสายส่ง, เสาไฟฟ้า 230kv, EN stardand

รายละเอียดสินค้า


ผลิตภัณฑ์ข้างต้นคือ 220KV Tubular Steel Pole สำหรับสายส่ง, เสาไฟฟ้า 230kv, EN stardand
ในการออกแบบตามซอฟต์แวร์ PLS เราจะต้องใช้พารามิเตอร์การออกแบบต่อไปนี้:


  1. ความเร็วลมในพื้นที่ที่จะใช้เสา
  2. โหลดเสาอากาศและความสูงของเสา
  3. ความสูงทั้งหมดของเสานั่นเอง

ข้อมูลจำเพาะของผลิตภัณฑ์


พิมพ์เสาเหล็กท่อ 220KV สำหรับสายส่ง, เสาไฟฟ้า 230kv, EN stardand
การใช้งานที่เหมาะสมสายส่งไฟฟ้า
รูปร่าง (ส่วนตัดขวาง)

แปดเหลี่ยม 8 ด้าน 12 ด้าน


พาวเวอร์เกรด220kv
ไม่มีมาตรา<=3 ส่วน
ความยาว (ม.)
พื้นฐานฝังโดยตรง - 1.4 ถึง 1.5 เมตร
ภาระงาน300daN 3KN
หมดภาระ360daN ,450daN, 540daN, 600daN
ปัจจัยด้านความปลอดภัย1.2, 1.5, 1.8, 2.0
วัสดุASTM 572 GR65 หรือ Q460
ความแข็งแรงของผลผลิตขั้นต่ำ355Mpa, 450mpa, 35.5 ตร.ม
ความต้านทานแรงดึงสูงสุดต่ำสุด450Mpa, 550Mpa 45ตร.ม
ความต้านทานแรงดึงสูงสุดสูงสุด690mpa
เอล %>=15%
ส่วนบน
ส่วนด้านล่าง
ความหนาขั้นต่ำ (มม.)>=4.75มม
ความอดทนของมิติ+- 1%
แกะสลักป้ายชื่อตอกหมุดหรือทากาว แกะสลักนูน ตามความต้องการของลูกค้า
การรักษาพื้นผิวการชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน ASTM A123/EN10046

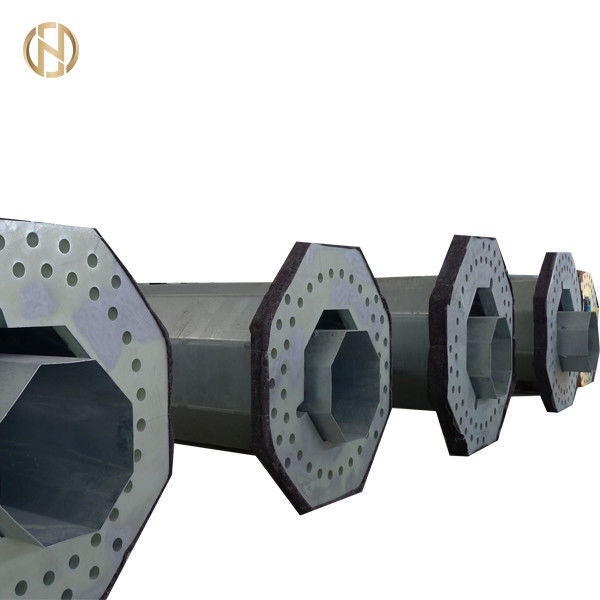

ข้อต่อของเสา

โหมดแทรก, โหมดหน้าแปลนด้านใน, โหมดข้อต่อตัวต่อตัว


เงื่อนไขการโหลด
  • ค่าเบี่ยงเบนบรรทัดสูงสุด
0-5 องศา
  • ออกแบบความเร็วลม (ลมแรง)
43m/s , 160km.h.
  • ปัจจัยรูปร่างวงกลม
1.0
  • การเบี่ยงเบนสูงสุด (ลมแรง)
10% ของความยาวเสาทั้งหมด
การเชื่อม

กระบวนการเชื่อมสองชั้นภายในและภายนอกทำให้เกิดพื้นผิวที่ไร้รอยต่อ
มาตรฐานการเชื่อม :AWS ( American Welding Society ) D 1.1




3.2.ความคลาดเคลื่อน

  • เส้นผ่านศูนย์กลางภายนอกเฉลี่ย วัดที่ระดับข้อต่อสลิป: ±1 % โดยมีขั้นต่ำ ±2 มม
  • การตกไข่: เปอร์เซ็นต์มิติที่ระบุสำหรับการวัดสองครั้งระหว่างเส้นผ่านศูนย์กลางตั้งฉากสองเส้นผ่านศูนย์กลางที่ระดับข้อต่อสลิป : น้อยกว่า 3 % [(Dmaxi-Dmini)/Dmaxi < 3 %]
  • ความยาวของเสา: - 25 มม. / +75 มม
  • ความตรงของชิ้นส่วน: น้อยกว่า 0.2 % ของความยาวชิ้นส่วน 1 เมตร (2 มม. ต่อเมตร)
  • การบิด: น้อยกว่า 1.5 องศาต่อความยาวสมาชิก 3 เมตร
  • ตำแหน่งของรู: ± 1 % ตามความยาวที่ระบุในแบบอนุมัติของเรา



3.3 สังกะสี



หลังจากเสร็จสิ้นการผลิตแล้ว เสาเหล็กจะต้องชุบสังกะสีแบบจุ่มร้อนไม่อนุญาตให้จุ่มสองครั้ง



วัสดุทั้งหมด ยกเว้นสลักเกลียว สกรู น็อต ต้องชุบสังกะสีตามมาตรฐาน NF EN ISO 1461



ชิ้นส่วนกลวงทั้งหมดจะต้องชุบสังกะสีทั้งภายในและภายนอกน็อตจะต้องถูกดึงกลับเข้าไปใหม่หลังจากการชุบสังกะสีและจากนั้นจะต้องได้รับการปกป้องอย่างเหมาะสมจากสนิมด้วยจาระบี

4. คำอธิบาย:



เสาเหล็กอาบสังกะสี ปลายเรียว สม่ำเสมอ หน้าตัด 12 เหลี่ยม 12 เหลี่ยมความยาวสูงสุดของหนึ่งส่วนคือ 12 เมตร



แต่ละหน้าจะต้องเรียบไม่มีตัวเสริมความแข็ง ยกเว้นที่จุดรับน้ำหนัก



เสาเหล็กได้รับการออกแบบมาสำหรับการเชื่อมต่อแบบเหลื่อมกันลื่น

เสาได้รับการออกแบบให้มีจำนวนข้อต่อขั้นต่ำ (หนึ่งหรือสองข้อต่อต่อเสา)ข้อต่อเสาต้องเป็นชนิดเหลื่อม ห้ามเชื่อมหรือใช้สลักเกลียว



ความยาวข้อต่อสลิปต้องไม่น้อยกว่า 1.5 เท่าของเส้นผ่านศูนย์กลางภายในที่สำคัญของชิ้นส่วนด้านบน

ต้องติดหัวเสาโลหะแบบถอดได้ไว้บนหัวเสา

คานขวางที่ติดในระดับเดียวกันบนด้านตรงข้ามของเสาจะต้องสมมาตรกับเส้นกึ่งกลางของเสา และต้องเป็นในลักษณะที่คานขวางแต่ละอันสามารถติดตั้งได้อย่างอิสระ

คานขวางต้องต่อกับเสาโดยใช้สลักเกลียวและน็อตครอสอาร์มต้องตรงและต้องมีหน้าตัดรูปหลายเหลี่ยมปกติ 6 (แปด) เหลี่ยมที่เรียวเท่ากัน

เสาทุกต้นต้องจัดให้มีจุดลงดินหนึ่งจุดในตำแหน่งสูงจากระดับพื้นดินประมาณ 50 ซม.


บรรจุภัณฑ์และการจัดส่ง



เราคลุมส่วนบนและส่วนล่างของเสาด้วยเสื่อหรือฟางเพื่อป้องกันความเสียหายต่อผิวสังกะสีที่อาจเกิดขึ้นระหว่างการขนส่งบรรจุภัณฑ์สามารถทำได้ตามความต้องการของลูกค้า

กระบวนการผลิต


การตรวจสอบวัสดุ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อมแนวตั้ง → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → กระบวนการลบคม → การชุบสังกะสี การเคลือบผงหรือการพ่นสี → การปรับเทียบใหม่ → การทำเกลียว → การบรรจุภัณฑ์
