ท่อเหล็ก swaged เสาเสาเหล็กแปดเหลี่ยม
,octagonal steel pole
-
วัสดุเหล็กกล้าคาร์บอนรีดร้อน
-
ส่วนสูง16 ม
-
ความหนา5มม. - 22มม
-
รูปร่างท่อ 12ด้าน
-
การเชื่อมAWS D 1
-
การรักษาพื้นผิวเอชดีจี
-
สีสีเทา
-
สถานที่กำเนิดประเทศจีน
-
ชื่อแบรนด์FUTAO
-
ได้รับการรับรองISO9001:2008
-
จำนวนสั่งซื้อขั้นต่ำ6 ชิ้น
-
ราคา$101 - $613
-
รายละเอียดการบรรจุห่อ 40HC หรือ OT โดยเสื่อหรือเสื่อฟาง
-
เวลาการส่งมอบ3 สัปดาห์กับ
-
เงื่อนไขการชำระเงินL / C, T / T
-
สามารถในการผลิต102 ชิ้นทุกวัน
ท่อเหล็กกลางแจ้งเสาไฟฟ้าที่กำหนดเองความสูงอายุการใช้งานนาน
เสาท่อเหล็กกลางแจ้งความสูงที่กำหนดเอง, เสาไฟฟ้า, เสาไฟฟ้า
รายละเอียดสินค้า
ผลิตภัณฑ์ข้างต้นเป็นเสาเหล็กที่ทำขึ้นเฉพาะสำหรับเสาท่อเหล็กกลางแจ้ง, เสาไฟฟ้า, เสาไฟฟ้า
- ผลิตภัณฑ์ได้รับการออกแบบและผลิตตามมาตรฐานโครงสร้าง ANSI/TIA-222-G
- มีเพียงบริษัทของเราเท่านั้นที่สามารถปฏิบัติตามมาตรฐานการผลิตระดับโลกเหล่านี้ ซึ่งทำให้เราได้เปรียบเหนือคู่แข่ง
- ผลิตภัณฑ์ชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน ISO 1461/ASTM A123
- วัสดุเพลาเสา: ASTM GR65, GR50, Q460 A572, S355, Q345 / Q235 ฯลฯ
- รหัสวัสดุ : GB/T1591-2008,GB/T700-2006
- เรามีใบรับรอง ISO 9001:2015 และมุ่งมั่นที่จะมอบผลิตภัณฑ์และบริการที่ดีที่สุดแก่ลูกค้าของเรา
- เราให้ความช่วยเหลือเพิ่มเติมหากจำเป็น รวมถึงการดูแลและส่วนประกอบเสริม
- เรารองรับการออกแบบที่หลากหลายตามข้อกำหนดของลูกค้า
ในการออกแบบตามซอฟต์แวร์ PLS เราจะต้องใช้พารามิเตอร์การออกแบบต่อไปนี้:
- ความเร็วลมในพื้นที่ที่จะใช้เสา
- โหลดเสาอากาศและความสูงของเสา
- ความสูงทั้งหมดของเสานั่นเอง
ข้อมูลจำเพาะของผลิตภัณฑ์
|
ชื่อผลิตภัณฑ์ |
เสาท่อเหล็กกลางแจ้ง, เสาไฟฟ้า, เสาไฟฟ้า |
|---|---|
|
การใช้งานที่เหมาะสม |
การกระจายอำนาจ |
|
รูปร่าง |
ท่อเหลี่ยมหรือกรวย |
|
วัสดุ
|
Q345B/ A572 ความแข็งแรงของครากขั้นต่ำ >= 345n/มม2 Q235B/A36 ความแข็งแรงของครากขั้นต่ำ >= 235n/มม2 อาจใช้วัสดุอื่นตามคำขอ (Q460, ASTM573 GR65, GR50, SS400, SS490, ถึง ST52) |
|
ความอดทนของมิติ |
+- 1% |
|
พลัง |
11kv ,13kv, 15kv ,33kv |
|
ปัจจัยด้านความปลอดภัย |
ปัจจัยด้านความปลอดภัยสำหรับสายไฟ: 5 ปัจจัยด้านความปลอดภัยสำหรับสายไฟ: 5 |
|
การออกแบบโหลดเป็นกก |
200- 1111 Kg ใช้กับ 30 ซม. จากยอดเสา |
|
แกะสลัก |
ป้ายชื่อตอกหมุดหรือทากาว แกะสลักนูน ตามความต้องการของลูกค้า |
|
การรักษาพื้นผิว |
การชุบสังกะสีแบบจุ่มร้อนตามมาตรฐาน ASTM A123 / การเคลือบผง |
|
ข้อต่อของเสา |
โหมดแทรก, โหมดหน้าแปลนด้านใน, โหมดข้อต่อตัวต่อตัว |
|
การออกแบบเสา |
ต้านแผ่นดินไหวระดับ 8 |
|
ความต้านทานลม |
160 กม./ชม. หรือ 30 ม./วินาที |
|
ความแข็งแรงของผลผลิตขั้นต่ำ |
45 ตร.ม |
|
ความต้านทานแรงดึงต่ำสุดถึงสูงสุด |
490 เมกะปาสคาล - 620 เมกกะปาสคาล |
|
มาตรฐาน |
ISO 9001 |
|
ความยาวต่อส่วน |
ภายใน 14 ม. เมื่อขึ้นรูปโดยไม่มีข้อต่อสลิป |
|
การเชื่อม |
กระบวนการเชื่อมสองชั้นภายในและภายนอกทำให้เกิดพื้นผิวที่ไร้รอยต่อ มาตรฐานการเชื่อม: AWS (American Welding Society) D 1.1 |
|
ความหนา |
3 มม. - 6 มม |
บรรจุภัณฑ์และการจัดส่ง
| ส่วนบน | เส้นผ่านศูนย์กลางด้านบน (มม.) | เฉลี่ย =191(190/192/191/192) | เฉลี่ย>=190 | ||||||
| เส้นผ่านศูนย์กลางด้านล่าง (มม.) | เฉลี่ย>=299 | ||||||||
| ส่วนตรงกลาง | เส้นผ่านศูนย์กลางด้านบน (มม.) | เฉลี่ย>=280 | ผ่าน | ||||||
| เส้นผ่านศูนย์กลางด้านล่าง (มม.) | เฉลี่ย>=390 | ||||||||
| ส่วนด้านล่าง | เส้นผ่านศูนย์กลางด้านบน (มม.) | ถนน>=367 | ผ่าน | ||||||
| เส้นผ่านศูนย์กลางด้านล่าง (มม.) | ถนน=480( 478, 482, 478, 480) | ถนน>=478 | |||||||
| ความหนาของผนัง Galv (มม.): | ขั้นที่ 1/3 | 4.14 | >=4 | >=4มม | |||||
| ด่าน 2/3 | 4.12 | ||||||||
| ด่าน 3/3 | 4.15 | ||||||||
| ความยาวของแต่ละส่วน (มม.): | ด่าน 1/2/3 | 6342/6348/6356 | 6345 | 6305-6385 | |||||
| ความยาวรวมของเสา(มิลลิเมตร) | 18010 | 18000 | 17850-18150 | ||||||
| น้ำหนักของเสา (กก.) | 677กก | 643-711กก | |||||||
| จำนวน Longitudinal แต่ละส่วน 1/2/3 | <=2 | <=2 | |||||||
| ความหนาของสังกะสี (หนอ): | ขั้นที่ 1/3 | 123/103/92.5/90 | BS729 | Ave>=70Um | |||||
| ด่าน 2/3 | 96.5/88.7/96.7/97.3 | ||||||||
| ด่าน 3/3 | 99.4/103/100/104 | ||||||||
| การทดสอบวัสดุ | YS (Mpa) | 648 | >=480 | >=480 | |||||
| TS (เมกะปาสคาล) | 706 | >=550 | >=550 | ||||||
| เอล (%) | 23% | >=15% | >=15% | ||||||

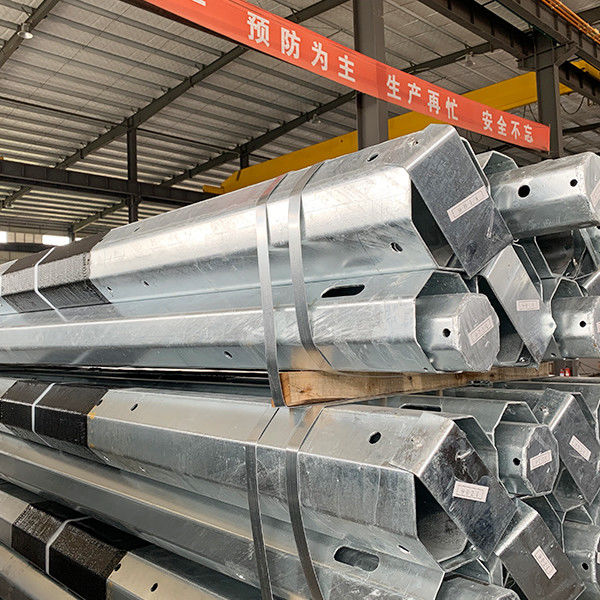

เราคลุมส่วนบนและส่วนล่างของเสาด้วยเสื่อหรือฟางเพื่อป้องกันความเสียหายต่อผิวสังกะสีที่อาจเกิดขึ้นระหว่างการขนส่งบรรจุภัณฑ์สามารถทำได้ตามความต้องการของลูกค้า
3.1.การเชื่อม
ผู้ผลิตจะต้องรับผิดชอบในการกำหนดและพัฒนาเทคนิคที่เหมาะสมเพื่อใช้ในงานเชื่อม
การเชื่อมทั้งหมดจะต้องดำเนินการโดยช่างเชื่อม ผู้ดำเนินการเชื่อม และช่างเชื่อมที่มีคุณสมบัติเหมาะสมสำหรับประเภทของการเชื่อมที่จะดำเนินการคุณสมบัติจะต้องเป็นไปตาม EN1090 หรือ AWS D11.
การเชื่อมทั้งหมดจะต้องดำเนินการตามมาตรฐาน EN1090 EXC2 และ EN1090 EXC3 สำหรับหน้าแปลนเพลาถึงฐาน รวมถึงคุณสมบัติของขั้นตอน
การเชื่อมต้องกระทำโดยกระบวนการอาร์กโลหะหุ้มฉนวน แกนฟลักซ์หุ้มด้วยแก๊ส โพรเซสโลหะอาร์กหุ้มด้วยแก๊ส หรือกระบวนการอาร์คใต้น้ำ
3.1.1.รอยเชื่อมตามยาว
รอยเชื่อมตามยาวจะมีการทะลุผ่านอย่างน้อยหกสิบ (60 %) เปอร์เซ็นต์ ยกเว้นบริเวณข้อต่อสลิปของส่วนตัวเมียที่การเจาะจะต้องเป็น 100 เปอร์เซ็นต์
3.1.2.รอยเชื่อมจากเพลาถึงแผ่นฐาน (หากเกี่ยวข้อง)
รอยเชื่อมของเพลากับแผ่นเพลทจะต้องเป็นรอยเชื่อมเจาะหนึ่งร้อยเปอร์เซ็นต์ (100%) สำหรับแผ่นฐาน ถ้าความหนาของเพลาเท่ากันหรือมากกว่า 6 มม.
หากความหนาของเพลาน้อยกว่า 6 มม. การเชื่อมระหว่างเพลากับแผ่นฐานจะเป็นรอยเชื่อมแบบเนื้อ
กระบวนการผลิต
การตรวจสอบวัสดุ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อมแนวตั้ง → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → กระบวนการลบคม → การชุบสังกะสี การเคลือบผงหรือการพ่นสี → การปรับเทียบใหม่ → การทำเกลียว → การบรรจุภัณฑ์
