เสาส่งกำลังท่อเหล็ก

                                   กระบวนการเสาส่งกำลังไฟฟ้าแบบท่อเหล็กกล้าพร้อมการเชื่อมแบบซุ่มโจมตี

รายละเอียดสินค้า

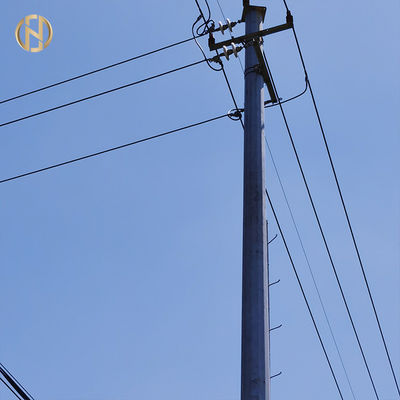

ผลิตภัณฑ์ข้างต้นคือ 220KV Tubular Steel Pole สำหรับสายส่ง, เสาไฟฟ้า 230kv, EN stardand
ในการออกแบบตามซอฟต์แวร์ PLS เราจะต้องใช้พารามิเตอร์การออกแบบต่อไปนี้:

1. ความเร็วลมในพื้นที่ที่จะใช้เสา
2. โหลดเสาอากาศและความสูงของเสา
3. ความสูงทั้งหมดของเสานั่นเอง

ข้อมูลจำเพาะของผลิตภัณฑ์

3.2.ความคลาดเคลื่อน

• เส้นผ่านศูนย์กลางภายนอกเฉลี่ย วัดที่ระดับข้อต่อสลิป: ±1 % โดยมีขั้นต่ำ ±2 มม
• การตกไข่: เปอร์เซ็นต์มิติที่ระบุสำหรับการวัดสองครั้งระหว่างเส้นผ่านศูนย์กลางตั้งฉากสองเส้นผ่านศูนย์กลางที่ระดับข้อต่อสลิป : น้อยกว่า 3 % [(Dmaxi-Dmini)/Dmaxi < 3 %]
• ความยาวของเสา: - 25 มม. / +75 มม
• ความตรงของชิ้นส่วน: น้อยกว่า 0.2 % ของความยาวชิ้นส่วน 1 เมตร (2 มม. ต่อเมตร)
• การบิด: น้อยกว่า 1.5 องศาต่อความยาวสมาชิก 3 เมตร
• ตำแหน่งของรู: ± 1 % ตามความยาวที่ระบุในแบบอนุมัติของเรา

3.3 สังกะสี

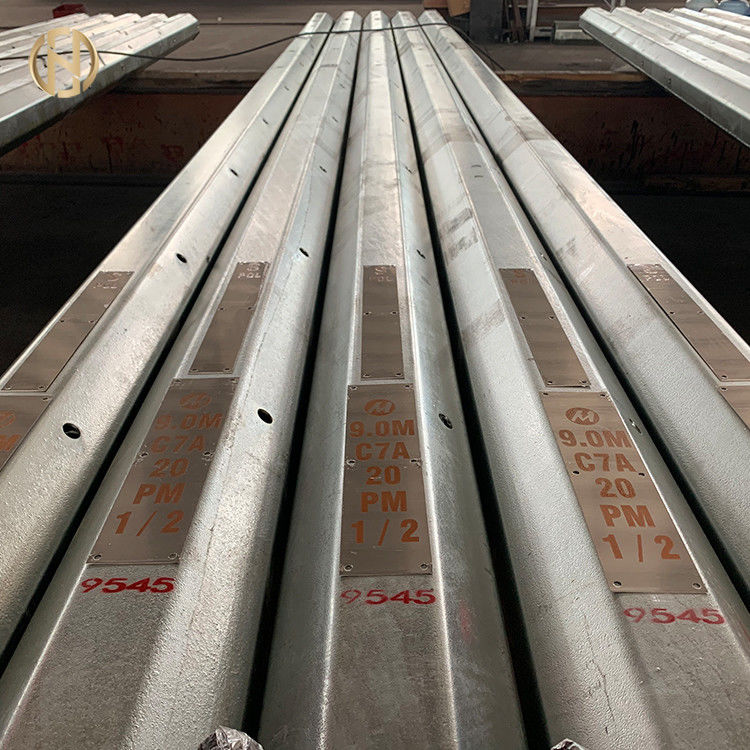

หลังจากเสร็จสิ้นการผลิตแล้ว เสาเหล็กจะต้องชุบสังกะสีแบบจุ่มร้อนไม่อนุญาตให้จุ่มสองครั้ง

วัสดุทั้งหมด ยกเว้นสลักเกลียว สกรู น็อต ต้องชุบสังกะสีตามมาตรฐาน NF EN ISO 1461

ชิ้นส่วนกลวงทั้งหมดจะต้องชุบสังกะสีทั้งภายในและภายนอกน็อตจะต้องถูกดึงกลับเข้าไปใหม่หลังจากการชุบสังกะสีและจากนั้นจะต้องได้รับการปกป้องอย่างเหมาะสมจากสนิมด้วยจาระบี

4. คำอธิบาย:

เสาเหล็กอาบสังกะสี ปลายเรียว สม่ำเสมอ หน้าตัด 12 เหลี่ยม 12 เหลี่ยมความยาวสูงสุดของหนึ่งส่วนคือ 12 เมตร

แต่ละหน้าจะต้องเรียบไม่มีตัวเสริมความแข็ง ยกเว้นที่จุดรับน้ำหนัก

เสาเหล็กได้รับการออกแบบมาสำหรับการเชื่อมต่อแบบเหลื่อมกันลื่น

เสาได้รับการออกแบบให้มีจำนวนข้อต่อขั้นต่ำ (หนึ่งหรือสองข้อต่อต่อเสา)ข้อต่อเสาต้องเป็นชนิดเหลื่อม ห้ามเชื่อมหรือใช้สลักเกลียว

ความยาวข้อต่อสลิปต้องไม่น้อยกว่า 1.5 เท่าของเส้นผ่านศูนย์กลางภายในที่สำคัญของชิ้นส่วนด้านบน

ต้องติดหัวเสาโลหะแบบถอดได้ไว้บนหัวเสา

คานขวางที่ติดในระดับเดียวกันบนด้านตรงข้ามของเสาจะต้องสมมาตรกับเส้นกึ่งกลางของเสา และต้องเป็นในลักษณะที่คานขวางแต่ละอันสามารถติดตั้งได้อย่างอิสระ

คานขวางต้องต่อกับเสาโดยใช้สลักเกลียวและน็อตครอสอาร์มต้องตรงและต้องมีหน้าตัดรูปหลายเหลี่ยมปกติ 6 (แปด) เหลี่ยมที่เรียวเท่ากัน

เสาทุกต้นต้องจัดให้มีจุดลงดินหนึ่งจุดในตำแหน่งสูงจากระดับพื้นดินประมาณ 50 ซม.

บรรจุภัณฑ์และการจัดส่ง

เราคลุมส่วนบนและส่วนล่างของเสาด้วยเสื่อหรือฟางเพื่อป้องกันความเสียหายต่อผิวสังกะสีที่อาจเกิดขึ้นระหว่างการขนส่งบรรจุภัณฑ์สามารถทำได้ตามความต้องการของลูกค้า

กระบวนการผลิต

การตรวจสอบวัสดุ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อมแนวตั้ง → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → กระบวนการลบคม → การชุบสังกะสี การเคลือบผงหรือการพ่นสี → การปรับเทียบใหม่ → การทำเกลียว → การบรรจุภัณฑ์
