เสาเหล็กท่อ 161KV Q420 355Mpa สำหรับสายส่งไฟฟ้า

                                   161kv monopoles สายส่งไฟฟ้าชุบสังกะสีเสาไฟฟ้าท่อเหล็กเสา

รายละเอียดสินค้า

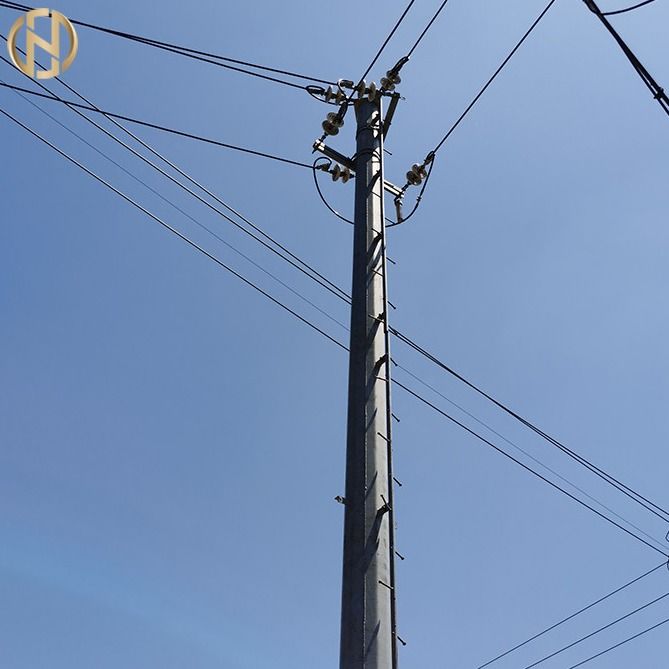

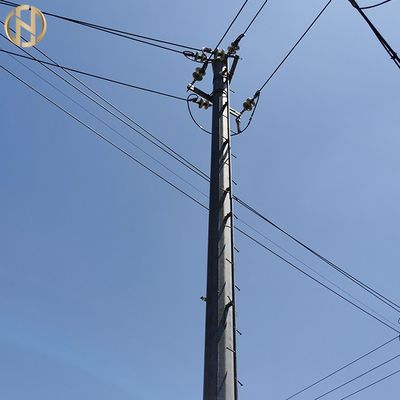

ผลิตภัณฑ์ข้างต้นคือโมโนโพล 1161kv สายส่งไฟฟ้าชุบสังกะสีเสาไฟฟ้าท่อเหล็กเสาสำหรับโครงการอพยพ KPONE POWER กานา

• ข้อมูลจำเพาะทางเทคนิคพิเศษสำหรับสายส่งโมโนโพล



  • คำนำ



  เอกสารนี้แสดงการออกแบบล่วงหน้าของเส้นที่เป็นไปได้สำหรับโครงการ แต่การออกแบบขั้นสุดท้ายของเส้นสำหรับโครงการจะต้องดำเนินการโดยผู้ออกแบบเส้นที่เชี่ยวชาญ และต้องได้รับการอนุมัติอย่างเต็มที่และเป็นทางการจาก GRIDoข้อกำหนดเหล่านี้เป็นส่วนเสริมของข้อกำหนดสายส่งที่มีให้และควรอ่านควบคู่กันไป



  • ขอบเขต



  โครงการนี้เกี่ยวข้องกับการสร้างสายส่งสัญญาณวงจรคู่สองสาย (ประมาณ 7 กม. และ 5 กม. ตามลำดับ บนเสาส่งสัญญาณโมโนโพลแบบวงจรคู่ที่รองรับตัวเอง (DC) โดยใช้ตัวนำ AAC HAWTHORN ขนาด 1 x 604 มม. 2 พร้อมเสาโมโนโพลที่ติดตั้งสายกราวด์ใยแก้วนำแสงสองเส้น (OPGW ) ชีลด์ไวร์



  ผู้เสนอราคาควรส่งข้อกำหนด/แบบร่างสำรองสำหรับโมโนโพลวงจรคู่ที่รองรับตัวเองและกำหนดราคาตามสำหรับการประเมินเป็นทางเลือก



  C) ข้อกำหนดของ monopoles เหล็ก: 1. เงื่อนไขการออกแบบ:



  แผนผังการโหลดที่แสดงสำหรับแต่ละกรณีโหลด การโหลดแนวตั้ง แนวขวาง และแนวยาวที่ใช้กับโมโนโพลจะต้องเป็นไปตามที่อธิบายไว้ในข้อกำหนดทางเทคนิค

  แฟกเตอร์ความปลอดภัยบางส่วนของวัสดุ γM ใช้สำหรับการคำนวณหน้าตัดบนความเค้นครากของเหล็กตามมาตรฐาน EN50341-1

  การวิเคราะห์เสาต้องรวมถึงการวิเคราะห์ลำดับที่สอง (หรือ P - Λ ) และการตรวจสอบการโก่งในพื้นที่ตามรายงาน ASCE N° 72 จะมีการออกบันทึกการคำนวณและส่งไปยัง GRIDo เพื่อขออนุมัติ

  เสาคำนวณโดยจำกัดการโก่งตัวเท่ากับ 8 % ของความสูงภายใต้โหลดแฟคเตอร์ (cf EN 50341 §7.4.5.1.3)



  2. วัสดุเสาเหล็กท่อ:

  วัสดุทั้งหมดจะต้องเป็นของใหม่และเป็นไปตามมาตรฐานที่เกี่ยวข้องซึ่งอ้างถึงในข้อกำหนดนี้



  รายการวัสดุ
  รายการ	มาตรฐาน	ขั้นต่ำ ความเครียดจากผลผลิต Fy (Mpa)	แรงดึงขั้นต่ำ Fu (Mpa)	การสังเกต เสื้อ = ความหนา
  แกนเสาและแผ่นฐานและแขน	EN 10.025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	เสื้อ = 16 16 < เสื้อ = 40 40 < เสื้อ = 63 63 < เสื้อ = 80
  สลักเกลียว	Cl 6-8 ISO 898	480	600



  (*) ตามมาตรฐาน NF A 35.503, Class 1 การวิเคราะห์ผลิตภัณฑ์องค์ประกอบทางเคมีของ Class 1 :

  ศรี	=	0.030	%
  ศรี + 2.5 ป	=	0.090	%



  คุณลักษณะทางกลและองค์ประกอบทางเคมีของเหล็กแผ่นจะต้องได้รับการยืนยันโดยใบรับรองการทดสอบโรงงานใบรับรองเหล่านี้จะเป็นไปตาม§ 3.1 .B ของ EN 10204 / ISO 10474

  3. การผลิต:



  ส่วนของเสาทำจากแผ่นเหล็ก ตัดเป็นรูปสี่เหลี่ยมคางหมู แล้วขึ้นรูปเย็นเพื่อสร้างส่วนตัดขวางรูปหลายเหลี่ยมปกติสิบสองด้าน

  แผ่นขึ้นรูปจะต้องโค้งงอให้มีรัศมีมากพอเพื่อไม่ให้วัสดุเกิดการแตกร้าว



  3.1.การเชื่อม

  ผู้ผลิตจะต้องรับผิดชอบในการกำหนดและพัฒนาเทคนิคที่เหมาะสมเพื่อใช้ในงานเชื่อม



  การเชื่อมทั้งหมดจะต้องดำเนินการโดยช่างเชื่อม ผู้ดำเนินการเชื่อม และช่างเชื่อมที่มีคุณสมบัติเหมาะสมสำหรับประเภทของการเชื่อมที่จะดำเนินการคุณสมบัติจะต้องเป็นไปตาม EN1090 หรือ AWS D11.



  การเชื่อมทั้งหมดจะต้องดำเนินการตามมาตรฐาน EN1090 EXC2 และ EN1090 EXC3 สำหรับหน้าแปลนเพลาถึงฐาน รวมถึงคุณสมบัติของขั้นตอน



  การเชื่อมต้องกระทำโดยกระบวนการอาร์กโลหะหุ้มฉนวน แกนฟลักซ์หุ้มด้วยแก๊ส โพรเซสโลหะอาร์กหุ้มด้วยแก๊ส หรือกระบวนการอาร์คใต้น้ำ



  3.1.1.รอยเชื่อมตามยาว

  รอยเชื่อมตามยาวจะมีการทะลุผ่านอย่างน้อยหกสิบ (60 %) เปอร์เซ็นต์ ยกเว้นบริเวณข้อต่อสลิปของส่วนตัวเมียที่การเจาะจะต้องเป็น 100 เปอร์เซ็นต์



  3.1.2.รอยเชื่อมจากเพลาถึงแผ่นฐาน (หากเกี่ยวข้อง)

  รอยเชื่อมของเพลากับแผ่นเพลทจะต้องเป็นรอยเชื่อมทะลุหนึ่งร้อยเปอร์เซ็นต์ (100%) สำหรับแผ่นฐาน ถ้าความหนาของเพลาเท่ากันหรือมากกว่า 6 มม.

  หากความหนาของเพลาน้อยกว่า 6 มม. การเชื่อมระหว่างเพลากับแผ่นฐานจะเป็นรอยเชื่อมแบบเนื้อ



  3.1.3.อุปกรณ์อื่นๆ

  รอยเชื่อมเหล่านี้จะต้องเป็นรอยเชื่อมเนื้อสำหรับทุกความหนาตามแบบ


  3.2.ความคลาดเคลื่อน

  • เส้นผ่านศูนย์กลางภายนอกเฉลี่ย วัดที่ระดับข้อต่อสลิป: ±1 % โดยมีขั้นต่ำ ±2 มม
  • การตกไข่: เปอร์เซ็นต์มิติที่ระบุสำหรับการวัดสองครั้งระหว่างเส้นผ่านศูนย์กลางตั้งฉากสองเส้นผ่านศูนย์กลางที่ระดับข้อต่อสลิป : น้อยกว่า 3 % [(Dmaxi-Dmini)/Dmaxi < 3 %]
  • ความยาวของเสา: - 25 มม. / +75 มม
  • ความตรงของชิ้นส่วน: น้อยกว่า 0.2 % ของความยาวชิ้นส่วน 1 เมตร (2 มม. ต่อเมตร)
  • การบิด: น้อยกว่า 1.5 องศาต่อความยาวสมาชิก 3 เมตร
  • ตำแหน่งของรู: ± 1 % ตามความยาวที่ระบุในแบบอนุมัติของเรา



  3.3 การชุบสังกะสี



  หลังจากเสร็จสิ้นการผลิตแล้ว เสาเหล็กจะต้องชุบสังกะสีแบบจุ่มร้อนไม่อนุญาตให้จุ่มสองครั้ง



  วัสดุทั้งหมด ยกเว้นสลักเกลียว สกรู น็อต ต้องชุบสังกะสีตามมาตรฐาน NF EN ISO 1461



  ชิ้นส่วนกลวงทั้งหมดจะต้องชุบสังกะสีทั้งภายในและภายนอกน็อตจะต้องถูกดึงกลับเข้าไปใหม่หลังจากการชุบสังกะสีและจากนั้นจะต้องได้รับการปกป้องอย่างเหมาะสมจากสนิมด้วยจาระบี



  4. คำอธิบาย:



  เสาเหล็กอาบสังกะสี ปลายเรียว สม่ำเสมอ หน้าตัด 12 เหลี่ยม 12 เหลี่ยมความยาวสูงสุดของหนึ่งส่วนคือ 12 เมตร



  แต่ละหน้าจะต้องเรียบไม่มีตัวเสริมความแข็ง ยกเว้นที่จุดรับน้ำหนัก



  เสาเหล็กได้รับการออกแบบมาสำหรับการเชื่อมต่อแบบเหลื่อมกันลื่น

  เสาได้รับการออกแบบให้มีจำนวนข้อต่อขั้นต่ำ (หนึ่งหรือสองข้อต่อต่อเสา)ข้อต่อเสาต้องเป็นชนิดเหลื่อม ห้ามเชื่อมหรือใช้สลักเกลียว



  ความยาวข้อต่อสลิปต้องไม่น้อยกว่า 1.5 เท่าของเส้นผ่านศูนย์กลางภายในที่สำคัญของชิ้นส่วนด้านบน

  ต้องติดหัวเสาโลหะแบบถอดได้ไว้บนหัวเสา

  คานขวางที่ติดในระดับเดียวกันบนด้านตรงข้ามของเสาจะต้องสมมาตรกับเส้นกึ่งกลางของเสา และต้องเป็นในลักษณะที่คานขวางแต่ละอันสามารถติดตั้งได้อย่างอิสระ

  คานขวางต้องต่อกับเสาโดยใช้สลักเกลียวและน็อตครอสอาร์มต้องตรงและต้องมีหน้าตัดรูปหลายเหลี่ยมปกติ 6 (แปด) เหลี่ยมที่เรียวเท่ากัน

  เสาทุกต้นต้องจัดให้มีจุดลงดินหนึ่งจุดในตำแหน่งสูงจากระดับพื้นดินประมาณ 50 ซม.



  การเข้าถึงยอดเสามีบันไดหรือบันไดและอุปกรณ์ป้องกันการตก

  ป้ายประจำตัวจะต้องถูกตอกไว้บนเสาแท็กนี้แสดง:

  • ชื่อผู้ผลิต
  • ชนิดและความยาวของเสา
  • ปีที่ผลิต
  • อ้างอิงการสั่งซื้อ

ภาพวาดที่แสดงรายละเอียดทั้งหมดจะต้องจัดทำโดยผู้ผลิตและส่งให้ลูกค้าเพื่อขออนุมัติ

การเปิดตัวโรงงานและการผลิตจะต้องไม่เริ่มต้นก่อนที่จะมีการอนุมัติแบบเป็นลายลักษณ์อักษร

5. การตรวจสอบและทดสอบ:

5.1.ตรวจสอบขนาด

เกี่ยวกับข้อกำหนดของมิติ ส่วนและชิ้นส่วนทั้งหมดจะต้องได้รับการตรวจสอบตามเกณฑ์ความคลาดเคลื่อนที่กล่าวถึงในส่วนที่เกี่ยวข้องของข้อกำหนดทางเทคนิคนี้

5.2.ตรวจสอบรอยเชื่อม

รอยเชื่อมทั้งหมดจะถูกตรวจสอบด้วยสายตาในพื้นที่ที่สงสัย การทดสอบสารแทรกซึมของสีย้อมจะดำเนินการตามถึงคลาส 2 ของ NF EN 1289 หรือการทดสอบอนุภาคแม่เหล็กตามถึงคลาส 2 ของ NF EN 1291

5.3.ตรวจสอบความหนาของสังกะสี

ต้องตรวจสอบการปฏิบัติตามข้อกำหนดความหนาของชั้นเคลือบด้วยเครื่องวัดความหนาแม่เหล็กตามมาตรฐานตามมาตรฐาน NF EN ISO 1461

5.4.ไฟล์ตรวจสอบ

เอกสารทั้งหมดที่เกี่ยวข้องกับงานจะถูกยื่นและสำเนาสี่ชุดของไฟล์จะถูกส่งต่อไปยัง GRIDCo ก่อนจัดส่ง

เอกสารนี้ต้องมีอย่างน้อย:

• ใบรับรองการทดสอบโรงงานของแผ่นเหล็กและแผ่น
• ข้อมูลการตรวจสอบย้อนกลับของวัสดุและส่วนของเสา
• รายงานการตรวจสอบมิติ
• รายงานการตรวจสอบรอยเชื่อม
• รายงานการตรวจสอบความหนาของสังกะสีและสี

ข้อมูลเพิ่มเติม

• ช่วง - ปกติ ลม น้ำหนัก มุมเบี่ยงเบน/มุมปลายสำหรับเสาโมโนโพลจะต้องเหมือนกันกับประเภท XX, YY และ ZZ ตามที่ระบุไว้ในข้อกำหนดทางเทคนิคนอกจากนี้ ผู้ประมูลจะต้องรวมอาคารเทอร์มินัลโมโนโพลที่มีมุมเบี่ยงเบน 90⁰ใช้พารามิเตอร์การออกแบบประเภท ZZ
• ข้อกำหนดทางเทคนิคสำหรับเสาขัดแตะ XX, YY และ ZZ จะใช้ในการออกแบบโมโนโพล (การหย่อน & ความตึง การคำนวณโหลด)
• ควรใช้ฉนวนโพลิเมอร์สำหรับเสาโมโนโพลความยาวของสายฉนวนต้องเป็นไปตามข้อกำหนดการกวาดล้างและตามซอกอากาศควรใช้สายฉนวนสองชั้นกับเสารับแรงดึงทั้งหมด และสำหรับการข้ามถนน/ทางรถไฟ/แม่น้ำสายฉนวนโพลิเมอร์จะต้องมาพร้อมกับชุดความตึงตัวนำและชุดกันสะเทือน อาร์คฮอร์น ฯลฯ
• ประเภทของดินเหมือนกับที่ระบุไว้สำหรับเสาขัดแตะในข้อกำหนดทางเทคนิค
• จะใช้ลักษณะของ 48 คอร์ OPGW สำหรับการออกแบบ
• เสาโมโนโพลจะต้องผ่านการทดสอบตามมาตรฐานสากล

บรรจุภัณฑ์และการจัดส่ง


เราคลุมส่วนบนและส่วนล่างของเสาด้วยเสื่อหรือฟางเพื่อป้องกันความเสียหายต่อผิวสังกะสีที่อาจเกิดขึ้นระหว่างการขนส่งบรรจุภัณฑ์สามารถทำได้ตามความต้องการของลูกค้า

กระบวนการผลิต

การตรวจสอบวัสดุ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อมแนวตั้ง → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → กระบวนการลบคม → การชุบสังกะสี การเคลือบผงหรือการพ่นสี → การปรับเทียบใหม่ → การทำเกลียว → การบรรจุภัณฑ์


คำถามที่พบบ่อย


บริการของเรา

1. เราจะตอบคำถามทั้งหมดของคุณใน 24 ชั่วโมงทำการ
2. พนักงานที่มีประสบการณ์จะตอบคำถามทั้งหมดของคุณเป็นภาษาอังกฤษได้อย่างคล่องแคล่ว
3. มีการออกแบบที่กำหนดเองUEM และ UBM ยินดีต้อนรับ
4. โซลูชันพิเศษและไม่ซ้ำใครสามารถจัดหาให้กับลูกค้าของเราโดยวิศวกรและพนักงานมืออาชีพที่ผ่านการฝึกอบรมมาอย่างดี
5. ส่วนลดพิเศษและการคุ้มครองการขายมีให้กับผู้จัดจำหน่ายของเรา
6. โรงงานที่ทันสมัยด้วยเครื่องจักรเฉพาะทางที่เน้นการผลิตเสาเหล็กประเภทต่างๆ ด้วยประสบการณ์และความชำนาญกว่า 20 ปี เพื่อส่งมอบผลิตภัณฑ์คุณภาพที่คุณวางใจได้ในราคาที่แข่งขันได้

ยินดีต้อนรับสู่โรงงานของเรา!
