เสาไฟฟ้า เสาไฟฟ้า เสาไฟฟ้า 1700daN เสาไฟฟ้า
,electric power post
,1700daN Electrical Power Pole
-
วัสดุASTM 572 GR65, Q460C
-
ส่วนสูง12.2m
-
ความหนา5mm
-
สีสีสังกะสี
-
รูปร่างเหลี่ยมหรือทรงกรวย
-
งานเชื่อมAWS D 1.1
-
การรักษาพื้นผิวจุ่มร้อนชุบสังกะสี
-
สถานที่กำเนิดประเทศจีน
-
ชื่อแบรนด์FUTAO
-
ได้รับการรับรองISO 9001 : 2008
-
หมายเลขรุ่น12.2m 1700daN
-
จำนวนสั่งซื้อขั้นต่ำ10 ชิ้น
-
ราคา$150 - $480
-
รายละเอียดการบรรจุ40HC หรือ OT ห่อด้วยเสื่อหรือเสื่อฟาง
-
เวลาการส่งมอบ15 - 31 วันทำการ
-
เงื่อนไขการชำระเงินL / C, T / T
-
สามารถในการผลิต1200 ชิ้นทุกสัปดาห์

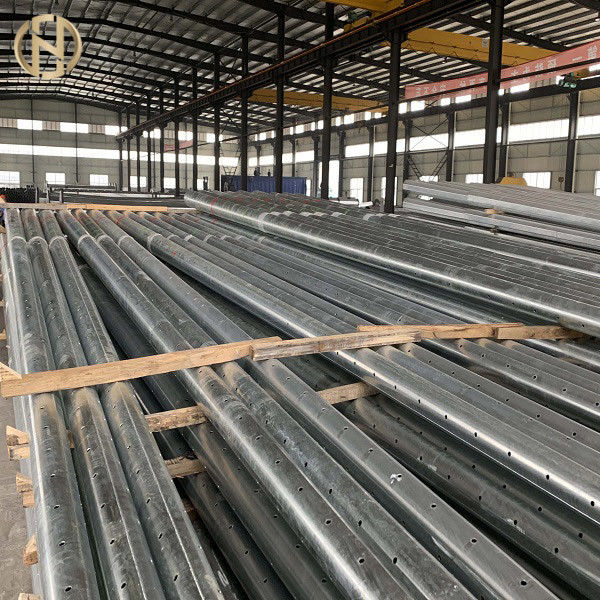

เสาไฟฟ้าสีสังกะสี 12.2M 1700daN เสาไฟฟ้าเหล็ก
12.2M เสาไฟฟ้า, เสาเหล็ก, 1700daN สาธารณรัฐตรินิแดดและโตเบโก
รายละเอียดสินค้า
เสาไฟฟ้าของเราได้รับการออกแบบมาโดยเฉพาะสำหรับเสาไฟฟ้า 12.2M เสาเหล็กกับสาธารณรัฐตรินิแดดและโตเบโก 1700daN เราประสบความสำเร็จในการส่งมอบผลิตภัณฑ์ของเราให้กับลูกค้าทั่วโลกรวมถึงเอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง และยุโรปนอกจากนี้ เราสามารถผลิตเสาประเภทต่างๆ ได้ขึ้นอยู่กับการใช้งาน เช่น เสาแขวน ตึง และขั้วปลาย/หักมุม
รายละเอียดเฉพาะ
| ตารางการประเมินทางเทคนิค SPECIFICATION NO.P25 และ P25-2016-02 เสาเหล็กชุบสังกะสี 12.2 ม. |
||
| คำอธิบาย | หน่วย | ข้อมูลผู้ประมูล (ที่จะแทรก) |
| 1) มาตรฐานการออกแบบ | ASCE/SEI 48 | |
| 2) พารามิเตอร์เสา: | ||
| ความยาว | มม | 12200 |
| ความหนาของเหล็ก | มม | 5mm |
| รูปร่างหน้าตัด | แปดเหลี่ยม | |
| การกำหนดเหล็ก | หมายเลข ASTM | ASTM572 GR65 |
| Ultimate Tensile Stress.fu | N/mm2 | 550 |
| ผลผลิตความเครียด fy | N/mm2 | 450 |
| ออกแบบ Loading ตามความต้องการและเอกสารแนบ A | ใช่ไม่ใช่ | ใช่ |
| Max.allowable การออกแบบความเครียด | fd=fy/(1.1) | 1.1 |
| ขีดจำกัดของการโก่งตัว | ความยาว 10% 10% | <10% ของความยาว |
| เส้นผ่านศูนย์กลางบนเสา | มม | 205 |
| เส้นผ่านศูนย์กลางด้านล่างของเสา | มม | 450 |
| มาตรฐานการเคลือบกัลวาไนซ์ | ASTM A123/A123M | |
| ความหนาของการเคลือบสังกะสี | 86um | |
| 3) เสาด้านบนหุ้มด้วยฝาเหล็กอย่างถาวร | ใช่ไม่ใช่ | ใช่ |
| 4) แผ่นฐานที่ถอดออกได้ตามที่ระบุ | ใช่ไม่ใช่ | ใช่ |
| 5) เสาติดตั้งแขนกราวด์ 900 มม. 450 มม. เหนือและใต้พื้นดินที่มีความหนาขั้นต่ำ 5 มม. |
ใช่ไม่ใช่ | ใช่ |
| 6) ปลั๊กพลาสติกที่ติดตั้งบนรูเกลียว | ใช่ไม่ใช่ | ใช่ |
| 7)เสาประดิษฐ์เป็นชิ้นเดียว | ใช่ไม่ใช่ | ใช่ |
| 8) รูสำหรับสลักเกลียว 23 มม. เส้นผ่านศูนย์กลางเล็กน้อย | ใช่ไม่ใช่ | ใช่ |
| 9) จำนวนและตำแหน่งของรูตามแบบข้อกำหนด | ใช่ไม่ใช่ | ใช่ |
| 10) แผ่นเชื่อมต่อกราวด์ NEMA สองรูตามที่ระบุ | ใช่ไม่ใช่ | ใช่ |
| 11) เม็ดมีดเกลียวกราวด์ตามที่ระบุ | ใช่ไม่ใช่ | ใช่ |
| 12) หน้าแผ่นกราวด์และเกลียวตามที่กำหนด | ใช่ไม่ใช่ | ใช่ |
| 13) โพลียูรีเทนทน UV หรือเคลือบเทียบเท่าตามที่กำหนด 1900 มม. จากฐานของเสา | ใช่ไม่ใช่ | ใช่ |
| 14) การตกแต่งเสาอื่นๆ ตามที่กำหนด | ใช่ไม่ใช่ | ใช่ |
| 15) เครื่องหมายตามที่กำหนด | ใช่ไม่ใช่ | ใช่ |
| 16) การทดสอบตามที่กำหนด | ใช่ไม่ใช่ | ใช่ |
| 17) เสาบรรจุในภาชนะเปิดด้านบน | ใช่ไม่ใช่ | ใช่ |
1.ผลการทดสอบวัสดุ
|
|
วัดแล้ว | มาตรฐาน | ผ่านไป | |||||
| ความแข็งแรงของผลผลิต MPa | 755/725 | 450 นาที | ผ่านไป | |||||
| ความต้านแรงดึง MPa | 810/785 | 550 นาที | ||||||
| การยืดตัว% | 20/20 | 15% นาที | ||||||
| ค2.การทดสอบทางเคมี | วัดได้ | มาตรฐาน | หมายเหตุ | |||||
| คาร์บอน (C),% | 0.063 / 0.064 / 0.065 (AVE = 0.064) | 0.23 สูงสุด | ผ่านไป | |||||
| แมงกานีส (Mn), % | 1.52 / 1.52 / 1.51 (AVE = 1.517) | 0.5 - 1.65 | ||||||
| ฟอสฟอรัส (P),% | 0.011 / 0.013 / 0.012 (AVE = 0.012) | 0.04 สูงสุด | ||||||
| กำมะถัน (S), % | 0.0051 / 0.006 / 0.0053 (AVE = 0.006) | 0.05 สูงสุด | ||||||
| ซิลิคอน (Si),% | 0.17 / 0.17 / 0.171 (AVE = 0.171) | 0.04 - 0.06 / 0.12 - 0.25 | ||||||
| ทองแดง (Cu) % | 0.224 / 0.224 / 0.222 (AVE = 0.224) | 0.20 นาที | ||||||
| นิกเกิล (Ni),% | -- | |||||||
| โครเมียม (Cr), % | -- | |||||||
| ไนโอเบียม (Nb),% | -- | |||||||
| อะลูมิเนียม (อัล) % | -- | |||||||
| โคลัมเบียม (Co), % | -- | |||||||
| วาเนเดียม (V),% | -- | |||||||
| ไททาเนียม (Ti),% | -- | |||||||
รายละเอียดเพิ่มเติม
รหัสการออกแบบ: American Standard ASCE/SEI 48-11
ซอฟต์แวร์ออกแบบ: PLS-POLES
ความครอบคลุมของตลาดส่งออก: เอเชียแปซิฟิก อเมริกากลางและใต้ ยุโรป ตะวันออกกลาง แอฟริกา
ขั้นตอนการทดสอบ: การทดสอบการโหลดอาจดำเนินการที่ไซต์โรงงานหากจำเป็น
กระบวนการผลิต
การตรวจสอบวัสดุ → การตัด → การขึ้นรูปหรือการดัด → การเชื่อมแนวตั้ง → การตรวจสอบขนาด → การเชื่อมหน้าแปลน → การเจาะรู → การสอบเทียบ → กระบวนการลบคม → การชุบสังกะสี การเคลือบผง หรือการทาสี → การปรับเทียบใหม่ → การทำเกลียว → บรรจุภัณฑ์
รายละเอียดสินค้า
การทดสอบ
บรรจุภัณฑ์และการจัดส่ง
เราคลุมส่วนบนและส่วนล่างของเสาด้วยเสื่อหรือฟางเพื่อป้องกันความเสียหายต่อพื้นผิวสังกะสีที่อาจเกิดขึ้นระหว่างการขนส่งบรรจุภัณฑ์สามารถทำได้ตามความต้องการของลูกค้า
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
